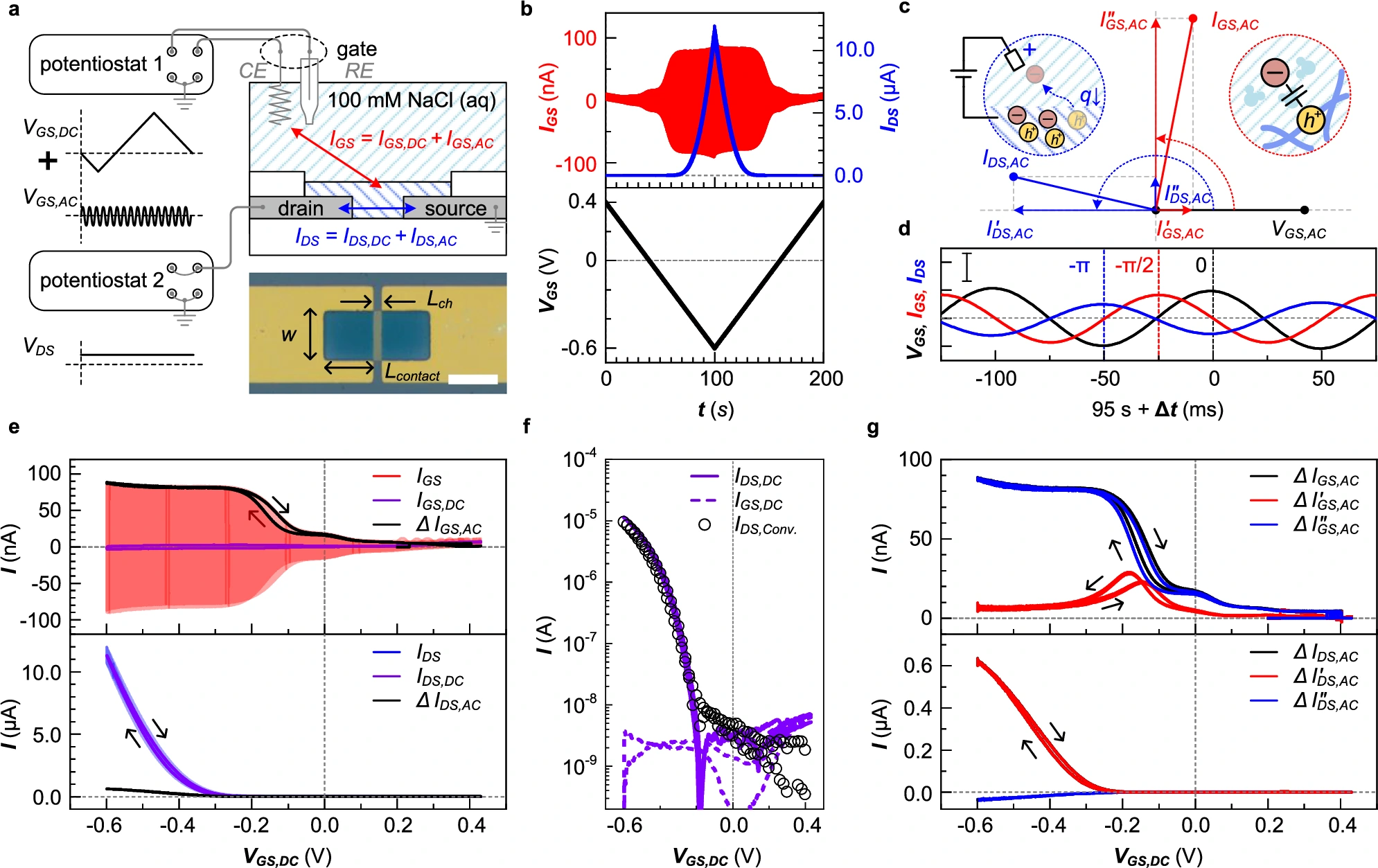

실험 단계: 유기 전자소자와 인공 뉴런의 실험실 평가다. 사람에게 이식한 임상시험이나 실리콘 반도체 양산 결과가 아니다. 앞 그림은 2024년 OECT 전기적 특성 연구의 Figure 2 원본이며 실제 소자 현미경 사진을 포함한다. 이번 2026년 레이저 팽윤 측정 장치 사진은 아니다.[3]
#1. 한 문장 결론
전류만 측정하면 잘 보이지 않던 고장의 단서를, 소자가 작동할 때 어디가 얼마나 부푸는지 관찰해 찾았다. Nature Electronics의 9월 15일 논문은 레이저 기반 측정으로 유기 전기화학 트랜지스터의 국소적인 변형을 추적하고, 그 결과를 보호 구조 개선과 반복 작동 성능으로 연결했다.[1]
이 글은 9월 16일 편집안의 세 번째 후보다. 수요일 반도체 주제이지만 우리가 흔히 떠올리는 CPU 제조공정과는 대상이 다르다. 물과 이온이 있는 환경에서 작동하는 유기 전기화학 트랜지스터, 줄여서 OECT를 먼저 이해해야 이 연구의 숫자도 제대로 읽을 수 있다.
#2. 왜 이 문제가 어려운가
#트랜지스터는 전류가 흐르는 길을 조절한다
트랜지스터(transistor)를 이해하는 출발점은 전류가 흐르는 통로와 그 통로를 조절하는 입력이다. 통로 양쪽의 전극을 소스와 드레인, 흐름을 조절하는 전극을 게이트라고 부른다. 구체적인 작동 원리는 소자 종류에 따라 다르지만, 작은 입력 변화로 다른 전류를 제어한다는 관점은 유용하다.
수도관의 밸브에 비유할 수 있다. 손잡이를 조금 돌려 물의 흐름을 바꾸듯, 게이트 조건을 바꿔 채널의 전류를 바꾸는 것이다. 다만 전자는 물과 같지 않고 실제 밸브가 들어 있는 것도 아니다. 이 비유는 조절 입력과 제어 대상이 구분된다는 점까지만 설명한다.
채널(channel)은 소스와 드레인 사이에서 전하가 이동하는 활성 영역이다. 같은 재료라도 채널의 길이와 두께, 전극과 만나는 구조, 주변 환경이 달라지면 성능도 달라진다. 따라서 ‘새로운 반도체 물질’이라는 이름만으로 실제 소자의 안정성과 속도를 알 수는 없다.
#OECT에는 이온도 참여한다
OECT의 O는 유기(organic), EC는 전기화학(electrochemical)을 뜻한다. 여기서 유기는 건강식품의 유기농 인증이 아니라 탄소 기반 분자·고분자 등으로 구성된 전자재료를 가리킨다. 일반적인 마른 회로를 물에 적셨다는 뜻도 아니다. 이온을 포함한 전해질과 상호작용하도록 설계한 소자다.[1][3]
전해질(electrolyte)은 이온이 이동할 수 있는 물질이다. 전하를 띤 이온이 채널과 상호작용하면 채널의 전자적 전도 상태가 달라진다. 혼합 이온·전자 전도체(organic mixed ionic–electronic conductor, OMIEC)라는 표현은 바로 두 종류의 전하 이동이 결합되어 있다는 뜻이다. 논문의 긴 약어를 모두 외우기보다 역할을 나눠 기억하면 된다.[1]
이때 도핑(doping)은 이온의 출입 및 전하 상태 변화와 연결된 채널의 전도 상태 조절을 말한다. 반도체 기사에서 사용하는 도핑은 스포츠의 금지약물 사용과 무관하다. 탈도핑(dedoping)은 그 상태를 되돌리는 방향을 가리킨다. 재료가 바뀌면 전류가 늘거나 줄어드는 구체적인 반응도 달라질 수 있다.
#전기적으로 필요한 변화가 기계적으로는 부담일 수 있다
마른 스펀지가 물을 머금으면 부피와 단단함이 달라진다. 유기 채널도 전해질과 이온의 영향을 받으며 부풀 수 있다. 이런 부피·두께 변화를 팽윤(swelling)이라고 한다. 실제 채널은 스펀지보다 훨씬 얇고 복잡하지만, 물질이 드나들면서 형태도 달라질 수 있다는 직관은 같다.[1]
문제는 채널이 혼자 자유롭게 놓여 있지 않다는 점이다. 전극과 보호층에 붙어 있거나 사이에 끼어 있다. 한 부분은 많이 부풀고 옆 부분은 덜 움직이면 경계에 기계적 부담이 집중될 수 있다. 논문은 특히 상부 전극 가장자리의 국소적인 팽윤에 주목했다.[1]
처음 켰을 때 전류가 잘 나와도 반복해서 부풀고 돌아오면서 구조가 달라지면 장기 성능은 떨어질 수 있다. 전자소자라고 전기적인 문제만 있는 것이 아니다. 물질 이동, 열, 접착과 변형이 함께 영향을 준다. 이 연구가 전류 그래프 밖의 정보를 측정하려는 이유다.
#3. 기존 방식은 무엇이 부족했나
#평균값은 고장의 위치를 숨길 수 있다
소자의 전류가 전보다 줄었다고 해 보자. 이것만으로 채널 전체의 성질이 균일하게 바뀐 것인지, 전극 가장자리의 작은 구간이 손상된 것인지 바로 알 수는 없다. 온도계 하나로 집 전체의 온도를 재면 어느 창문 틈으로 바람이 들어오는지 찾기 어려운 것과 비슷하다.
필름 전체의 질량이나 평균 두께를 재는 방법도 유용하다. 그러나 어느 위치에서, 어느 순간에, 얼마나 움직였는가라는 질문은 별도의 공간·시간 정보가 필요하다. 반대로 새로운 공간 측정이 있다고 기존 전기적 측정을 버릴 수 있는 것도 아니다. 관찰한 변형이 실제 전류와 어떻게 연결되는지를 함께 봐야 한다.[1][2]
#꺼 놓고 보는 사진과 작동 중 측정은 다르다
실험이 끝난 뒤 표면을 촬영하면 남아 있는 균열이나 들뜸을 볼 수 있다. 하지만 손상이 어느 전압 상태에서 시작됐는지, 한 번의 켜짐·꺼짐 동안 어떤 변형이 반복됐는지는 잃을 수 있다. 원인이 되는 빠른 변화를 알려면 소자가 작동하는 시간에 맞춰 측정해야 한다.
인 시투(in situ)는 원래 놓인 환경 안에서 관찰한다는 뜻이고, 오페란도(operando)는 실제 작동 조건과 기능을 함께 보려는 의미로 쓰인다. 두 용어를 썼다는 이유만으로 현장 환경 전체를 재현한 것은 아니다. 이번 경우에는 전해질 속 소자에 전기 입력을 주면서 변형과 전류를 함께 추적하는 것이 핵심이다.[1][2]
2024년의 관련 OECT 연구는 작은 교류 신호를 이용한 전기적 특성 분석을 설명한다. 그 연구의 그림을 이 글에 쓴 이유는 전류와 시간 응답을 측정하는 기본 구성을 보여주기 위해서다. 그 방식이 틀렸기 때문이 아니라, 이번 논문이 여기에 공간적인 변형 정보라는 다른 관찰축을 더했기 때문이다.[3]
#4. 새 방법을 3단계로 설명
#첫째, 빛으로 표면의 작은 움직임을 읽는다
연구진은 레이저 도플러 진동계(laser Doppler vibrometer, LDV)에 기반한 측정 플랫폼을 사용했다. 도플러 효과는 움직이는 구급차의 소리 높이가 달라지는 현상으로 익숙할 수 있다. 빛도 움직이는 표면에서 반사될 때 측정 신호에 주파수와 위상 변화가 생길 수 있다. 이를 정밀하게 읽어 표면의 움직임을 추적한다.[2]
보충자료는 반사 신호에서 속도와 변위를 구분해 추출하는 원리를 설명한다. 아래 관계는 레이저 축 방향의 반사 측정을 이해하기 위한 것이다. 실제 광학계의 각도와 신호처리는 별도로 고려해야 한다.[2]
fD는 도플러 주파수 이동, v는 측정 방향의 표면 속도, λ는 빛의 파장이다. 두 배의 계수는 반사 측정의 왕복 경로와 관련된다. 중요한 것은 소자가 몇 나노미터 높아졌는지와 그 높이가 얼마나 빨리 바뀌는지를 구분해 측정한다는 점이다. 레이저 색깔이 눈으로 달라지는 것을 보고 판단하는 방법은 아니다.
전해질은 광학 측정에도 영향을 줄 수 있다. 그래서 보충자료는 동일한 기준 진동을 공기와 용액 환경에서 측정해 비교하는 검증을 제시한다. 교정(calibration)은 장비의 숫자가 실제 변화와 어떻게 대응하는지 기준을 통해 확인하는 과정이다. 새로운 측정 장비에서 소자 결과만큼 이 단계가 중요하다.[2]
#둘째, 한 점의 시간 변화와 여러 점의 지도를 연결한다
먼저 정한 위치에 레이저를 두고 전압을 바꿀 때 높이와 전류가 어떻게 변하는지 본다. 다음에는 측정 위치를 옮겨 여러 지점의 결과를 모은다. 이렇게 하면 채널 가장자리와 중앙이 같은 방식으로 움직이는지 비교할 수 있다. 논문의 Extended Data와 보충자료는 격자 지점을 순차적으로 측정하는 구성을 제시한다.[1][2]
여기서 중요한 구별이 있다. 한 지점에서 매우 빠르게 측정한다는 것과 전체 3D 지도를 그 속도로 한 번에 촬영한다는 것은 다르다. 여러 지점을 순서대로 측정해 지도를 재구성한다면 전체 취득 시간과 반복 주기의 재현성이 추가로 필요하다. 0.1ms보다 짧다는 숫자만으로 초당 만 장의 전체 3D 영상이라고 소개하지 않는다.
지도는 관찰하지 않은 지점까지 모든 원자를 직접 본 사진도 아니다. 측정 위치와 공간 해상도에 따라 표현할 수 있는 범위가 정해진다. 색이 매끈하게 이어진 3D 그림일수록 실제로 몇 지점을 측정했고 그 사이를 어떻게 표시했는지 확인해야 한다. 시각적으로 촘촘한 그림과 물리적인 분해능을 혼동하지 않는 습관이 필요하다.
#셋째, 변형이 집중되는 구조를 바꾼다
연구진은 상부 전극 가장자리의 큰 국소 팽윤이 구조적 불안정성과 연결될 수 있다고 해석하고 봉지(encapsulation) 구조를 개선했다. 봉지는 전자소자를 주변 환경에서 보호하고 필요한 기계적 조건을 유지하도록 덮거나 감싸는 기술을 말한다. 여기서는 채널이 움직이는 모양과 전극 경계를 함께 고려한다.[1][2]
더 단단하게 꽉 막으면 항상 좋아질까? OECT는 이온의 이동이 기능의 일부이므로 단순한 방수 상자처럼 생각하면 곤란하다. 보호 구조가 재료의 변형을 제한하면서 전류 반응도 바꿀 수 있다. 보충자료의 압력 실험은 비교적 작은 압력에서도 팽윤과 소자 성능이 함께 달라질 수 있음을 보여준다.[2]
따라서 목표는 모든 움직임을 없애는 것이 아니라 기능에 필요한 물질 이동을 허용하면서 손상으로 이어지는 변형을 관리하는 것이다. 유연한 부품을 설계할 때 무조건 단단하게 만드는 것보다 어느 부분을 지지하고 어느 부분을 움직이게 둘지 정하는 것과 비슷하다.
#5. 핵심 실험과 수치
#세 가지 분해능은 각각 다른 축이다
| 지표 | 논문 초록의 보고값 | 무엇을 뜻하는가 |
|---|---|---|
| 가로 방향 분해능 | 3µm | 옆으로 떨어진 위치를 구분하는 공간적 규모 |
| 높이 방향 분해능 | 0.6nm | 표면 높이의 작은 변화를 구분하는 규모 |
| 시간 분해능 | 0.1ms 미만 | 측정 지점에서 빠른 시간 변화를 따라가는 능력 |
| 관찰한 팽윤 크기 | 약 4–400nm | 여러 채널과 조건에서 실제로 관찰한 변화 범위 |
마이크로미터(µm)는 백만분의 일 미터, 나노미터(nm)는 십억분의 일 미터다. 밀리초(ms)는 천분의 일 초다. 세 단위는 길이 두 방향과 시간을 설명한다. 높이를 0.6nm까지 구분한다고 옆 방향으로도 0.6nm 떨어진 두 점을 구별한다는 뜻은 아니다.[1]
또 4–400nm는 관찰된 팽윤의 범위이고 0.6nm는 측정 분해능이다. 체중계가 0.1kg 단위로 표시된다는 것과 그 위에 올라간 사람의 무게가 70kg이라는 것이 다른 것과 같다. 해상도와 대상의 실제 변화 크기를 같은 성능 지표처럼 비교하지 않는다.
#1,500만 회는 모든 재료에서 나온 수치가 아니다
논문은 개선된 소자가 1,500만 회 이상의 완전한 스위칭을 견딜 수 있다고 보고한다. 스위칭(switching)은 입력을 바꾸어 소자의 전도 상태를 켜짐·꺼짐 방향으로 전환하는 것을 뜻한다. 반복 횟수는 수명과 관련된 중요한 증거지만 측정 전압, 주파수, 재료와 환경을 함께 읽어야 한다.[1]
보충 그림 23을 보면 두 재료의 대표 시간 응답을 나란히 제시하면서 한쪽은 1,500만 회, 다른 쪽은 140만 회 시험을 표시한다. 따라서 최고 횟수를 이 연구의 모든 재료와 모든 구조가 똑같이 달성한 값으로 쓰면 안 된다. 횟수가 진행되면서 전류 파형이 어떻게 달라지는지도 최종 숫자만큼 중요하다.[2]
완전한 스위칭이라는 표현 역시 오류율 0이나 전류 크기의 변화 0을 뜻하지 않는다. 어떤 기준까지 기능을 유지했는지를 원문의 전류 파형·정의와 함께 봐야 한다. 이 글은 반복 횟수만으로 디지털 컴퓨터의 신뢰성 규격을 통과했다고 판단하지 않는다.
#인공 뉴런의 15일은 살아 있는 뇌의 15일이 아니다
인공 뉴런(artificial neuron)은 신경세포의 일부 입력·출력 특성을 전자회로로 구현한 것이다. 특정 입력을 쌓았다가 짧은 신호를 내보내는 발화 같은 동작이 예다. 실제 신경세포를 만들어 이식했다는 뜻도, 의식이 있는 장치를 만들었다는 뜻도 아니다.
논문은 OECT 기반 인공 뉴런이 인산완충식염수(phosphate-buffered saline, PBS) 안에서 15일 이상 작동했다고 보고한다. PBS는 실험에 사용하는 완충 염 용액이다. 혈액이나 뇌 조직의 모든 성분·면역 반응·움직임을 재현하지 않는다. 따라서 ‘체액과 비슷한 환경’이라는 느슨한 표현만으로 장기 이식 안전성을 암시해서는 안 된다.[1]

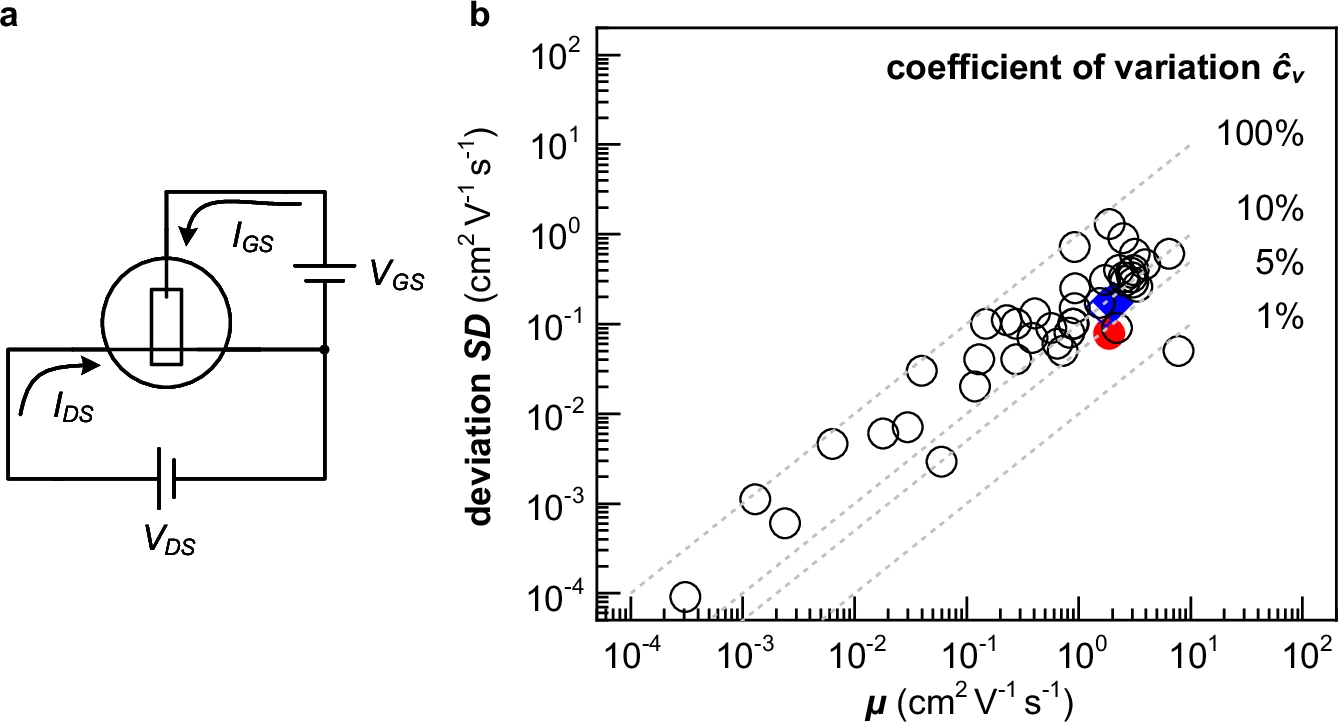

두 번째 그림은 2024년 소신호 분석 연구의 Figure 1이다. 전기적 입력과 응답을 측정하는 구성 및 특성 차이를 보여주는 배경자료다. 이 그림의 데이터는 2026년 논문의 1,500만 회 스위칭이나 15일 뉴런 시험 결과가 아니다. 이번 연구의 실제 내구성 그림은 아래 원문·보충자료 링크에서 따로 확인할 수 있다.[3]
#6. 논문의 한계와 반대 증거
#변형을 보았다는 것과 원인 전체를 알아냈다는 것은 다르다
전극 가장자리에서 큰 변형이 보이고 구조를 바꾼 뒤 내구성이 좋아졌다면 설계에 유용한 연결이다. 그러나 모든 열화가 기계적 팽윤 하나로 설명된다는 뜻은 아니다. 재료의 화학 변화, 전극 접촉, 전해질 조건 등 다른 요인도 있을 수 있다. 특정 구조에서 확인한 경로와 모든 OECT의 보편적인 고장 원인을 구분해야 한다.
응력을 계산할 때도 가정이 필요하다. 보충자료는 변형과 탄성계수를 이용해 수직 방향의 유효 응력을 추정한다. 응력(stress)은 내부에서 면적당 작용하는 힘의 크기를 나타내며, 높이 변화 자체와는 다르다. 동작 중 재료의 탄성계수도 달라질 수 있어, 특정 상태에서 구한 값을 대표값으로 사용했다는 조건이 붙는다.[2]
이 글에서는 그런 추정을 정밀한 모든 방향의 실제 응력 측정으로 확대하지 않는다. 레이저가 관찰한 높이 변화, 재료 시험에서 얻은 계수, 그 둘을 연결한 계산은 각각 증거의 성격이 다르다. 실험과 모델이 함께 있는 연구일수록 이 구별이 중요하다.
#측정하기 쉽게 만든 변화가 소자에 영향을 줄 수 있다
반사광을 잘 받으려면 표면의 광학적 상태가 중요하다. 보충자료는 평면 OECT 채널의 반사 금 패드가 있는 경우와 없는 경우의 구조·성능도 비교한다. 이는 측정 준비가 원래 측정하려는 대상을 얼마나 바꿀 수 있는지 확인해야 한다는 질문과 연결된다.[2]
소자를 건드리지 않는 빛 측정이라고 모든 조건이 무영향인 것은 아니다. 액체의 광학적 특성, 반사 위치, 표면 구조와 레이저 신호 품질에 대한 검증이 필요하다. 기준 진동 비교와 보조 대조 실험을 함께 읽어야 분해능 숫자가 의미를 갖는다.
#순차 지도는 재현 가능한 반복을 전제로 한다
다른 위치를 다른 순간에 측정해 같은 주기의 지도로 합치려면 그 사이 동작이 충분히 반복 가능해야 한다. 소자가 시간에 따라 빠르게 열화하거나 한 번만 발생하는 사건을 보려 한다면 순차 측정은 별도의 제한을 갖는다. 이번 측정 방식이 유용하다는 사실과 모든 비반복 현상을 한 번에 포착한다는 주장은 다르다.
따라서 후속 연구에서는 전체 지도 취득 시간과 반복 간 편차도 볼 필요가 있다. 초록의 0.1ms 미만이라는 지표를 전체 장면의 실시간 영상 속도처럼 설명하지 않은 이유다. 단일 지점의 빠른 신호와 넓은 영역의 정보량 사이에는 여전히 설계 선택이 있다.
#특허와 자료 공개의 범위
저자들은 LDV-M 플랫폼과 고신뢰 OECT 설계 관련 특허 출원에 일부 저자가 참여했다고 밝혔다. 이 정보는 기술의 상업적 이해관계를 이해하는 데 필요하다. 특허 출원은 양산과 매출의 증거가 아니며, 결과를 독립적으로 재현할 필요가 없어졌다는 뜻도 아니다.[1]
논문은 source data를 제공하고 추가 데이터는 교신저자에게 요청할 수 있다고 안내한다. 이 글은 공개 초록·그림 설명·Extended Data·34쪽 보충자료의 핵심 부분을 대조했다. 구독 제한 본문 전체를 확보했다고 쓰지 않으며, 실제 LDV 장비를 재구성하거나 반복 시험을 독립적으로 수행하지도 않았다.
#7. 실제로 무엇이 달라질 수 있나
가장 가까운 영향은 재료를 고르는 기준과 보호 구조를 설계하는 방법이다. 처음의 큰 전류와 빠른 응답뿐 아니라 동작 중 어느 부분이 반복해서 변형되는지까지 볼 수 있다. 이렇게 얻은 정보는 열화가 발생한 뒤 실패를 확인하는 데서, 열화를 유발할 수 있는 구조를 미리 바꾸는 방향으로 연결될 수 있다.
이는 생체전자소자와 뉴로모픽 회로에 특히 흥미로운 질문이다. 이온 환경과 잘 상호작용하는 성질은 기능적 장점이지만 장기간 젖은 상태에서의 기계적·화학적 안정성도 필요하다. 기능을 좋게 하는 물질 이동이 내구성에는 부담이 될 수 있으므로 두 목표를 함께 설계해야 한다.
그러나 유기 소자의 개선을 CPU·GPU 제조가 곧 바뀐다는 산업 결론으로 직결하지 않는다. 서로 다른 재료와 제조 규격, 수명 조건을 가진 분야다. 이번 성과는 OECT를 더 잘 이해하고 설계하는 측정 도구와 실험 증거로 평가하는 것이 맞다.
독자는 다음 소자 뉴스를 읽을 때 ‘작동한다’는 말 뒤에 한 번인지, 여러 번인지, 어떤 용액과 온도인지 물어볼 수 있다. 전류의 최고값만큼 중요한 것은 환경이 바뀌고 시간이 지나도 필요한 기능을 유지하는가다. 그 질문을 위치와 시간으로 나눠 볼 수 있게 했다는 점이 이 연구의 설명 가치다.
#8. 다음에 확인할 트리거
후속 연구에서는 다른 실험실의 측정 재현, 더 다양한 채널·전극 구조, 실제 사용 환경에 가까운 장기 시험을 확인해야 한다. 많은 소자에서의 편차와 제조 수율도 필요하다. 한 소자의 최장 수명과 한 생산 배치의 평균 신뢰성은 다른 지표다.
측정 도구 측면에서는 전체 지도 속도, 반복 불가능한 사건의 관찰 범위, 광학 조건에 따른 교정 안정성이 중요하다. 설계 측면에서는 변형을 억제할수록 이온 이동과 응답 속도가 어떻게 달라지는지 봐야 한다. 보호를 강화하면서 원래 기능을 잃지 않는지가 핵심이다.
오늘의 수소·담수 공동생산 Top 1은 열과 물의 연결을, 의료 AI 후보는 정답과 검토 부담의 연결을 다룬다. 이 OECT 연구는 전류와 기계적 변형의 연결을 보여준다. 서로 다른 분야지만 성능을 한 숫자로 축약하지 않고 작동 조건과 실패 경로를 함께 보아야 한다는 공통점이 있다.
#9. 출처
[1] Deng et al., In situ monitoring of channel swelling in organic electrochemical transistors using a laser Doppler vibrometer, Nature Electronics, 2026-09-15. DOI: 10.1038/s41928-026-01708-y. 공개 초록·Figure 1–4 설명·Extended Data·자료 제공 및 이해관계 정보를 확인했다. 현재 논문의 제한된 그림은 여기에서 직접 열람할 수 있다.
[2] 같은 논문의 Supplementary Information, 34쪽. 출판사 원문 하단의 보충자료에서 제공한다. Note 1의 광학 원리, Fig. 1 교정, Fig. 11 측정용 금 패드 대조, Fig. 18 압력 영향, Fig. 20–24 봉지 구조와 반복 파형을 대조했다. PDF 24–25쪽의 지도·반복시험 그림을 직접 확인했다. 수명 수치를 전체 재료나 임상 이식 조건으로 일반화하지 않는다.
[3] Kim et al., Small signal analysis for the characterization of organic electrochemical transistors, Nature Communications 15, 7606, 2024-09-01. Figure 2·1을 CC BY 4.0으로 재사용했으며 전체 패널을 보존한 비율 축소와 WebP 변환만 했다. 2026년 LDV-M 실험과는 별도의 관련 연구다.
