단결정 나노막 — 좋은 재료를 실리콘 광회로의 기능으로 연결하다

#1. 좋은 광학 재료를 실리콘 칩 위에 옮기는 문제

빛을 칩 안에서 처리하려면 한 가지 재료만으로 모든 역할을 맡기기 어렵다. 빛이 지나갈 길을 만드는 데 적합한 재료, 전압으로 빛을 조절하는 재료, 역방향 빛을 억제하는 재료, 빛을 전류로 바꾸는 재료가 각각 요구하는 성질이 다르기 때문이다. 이번 연구는 좋은 결정을 별도로 만든 뒤 얇은 단결정 막으로 떼어내 실리콘 또는 실리콘 질화물 광회로에 통합하는 접근을 제시한다.[1]

2026년 9월 16일 Nature에 발표된 논문은 BaTiO₃, CoFe₂O₄, GaAs, GaN의 단결정 나노막을 이용해 전기광학 변조, 자기광학 기능, 광검출을 보여 준다. 핵심은 각각의 우수한 소재를 발견한 것만이 아니라, 서로 다른 결정이 각자 잘 자랄 수 있는 환경과 최종 소자가 동작할 환경을 분리하는 것이다.[1]

이 분리를 이해하면 논문의 제목인 이종 광집적이 조금 더 구체적으로 보인다. 원하는 재료를 곧바로 최종 기판 위에 성장시키는 방법에서 벗어나, 성장한 결정을 막 형태로 옮겨 기능을 추가한다. 재료 자체의 성능과 회로 위에 통합된 소자의 성능을 함께 살피는 것이 이 글의 중심이다.

#2. 성장에 좋은 기판과 사용에 좋은 기판이 다르다

결정은 원자들이 일정한 배열을 이루는 재료다. 서로 다른 결정 위에 새로운 결정을 성장시키는 과정에서는 원자 간격과 결정 방향의 맞음이 중요해진다. 논문은 이종 기판 사이의 엄격한 격자 정합 조건이 고품질 기능성 재료를 광학 기판 위에 성장시키는 데 제약이 된다고 설명한다.[1]

이를 부품을 만드는 과정으로 비유하면, 제작 공정이 요구하는 지그와 완성품이 장착될 자리가 꼭 같은 것은 아니다. 단결정 나노막은 먼저 성장에 적합한 환경에서 원하는 결정 품질을 확보하고, 이후 최종 광회로로 이동시키려는 방식이다. 여기서 “막”은 최종 칩에 붙이는 작은 기능성 재료이고, “단결정”은 그 막 안의 결정 질서가 중요한 특성임을 강조한다.

그렇다고 이종 재료를 나란히 놓는 것만으로 기능이 완성되는 것은 아니다. 광도파로를 지나는 빛이 새 재료와 상호작용해야 하고, 전기장이나 자기장도 필요한 위치에 전달돼야 한다. 재료를 옮기는 기술과 빛·전기장·자기장의 겹침을 설계하는 기술이 연결돼야 소자가 된다.

이 관점에서 공정의 질문도 바뀐다. “좋은 물성을 가진 재료인가”에 더해, “옮긴 뒤 그 물성이 유지되는가”, “빛이 재료의 효과를 충분히 경험하는가”, “접합 과정에서 생긴 손실이 이득을 상쇄하지 않는가”를 차례로 확인해야 한다. 이 문단의 질문은 적용을 위한 해석이며, 논문에 없는 양산 데이터를 만들어 낸 것은 아니다.

#3. 나노막이 추가하는 세 가지 기능

논문은 기능별로 서로 다른 재료를 사용한다. BTO는 전기광학 효과를 활용한 변조에, CFO는 자기광학 비상호 기능에, GaAs와 GaN은 광검출 범위의 확장에 연결된다. Si와 SiN은 이 재료들을 통합하는 광학 플랫폼으로 등장한다.[1]

이 표는 논문이 제시한 소자군을 정리한 것이다. 모든 기능이 하나의 범용 완제품에서 동일한 성능으로 동시에 구현됐다고 확장하지 않는다. 실제로 서로 다른 데모가 어떤 물성과 어떤 통합 방법을 검증했는지 나누어 읽는 편이 더 유익하다.

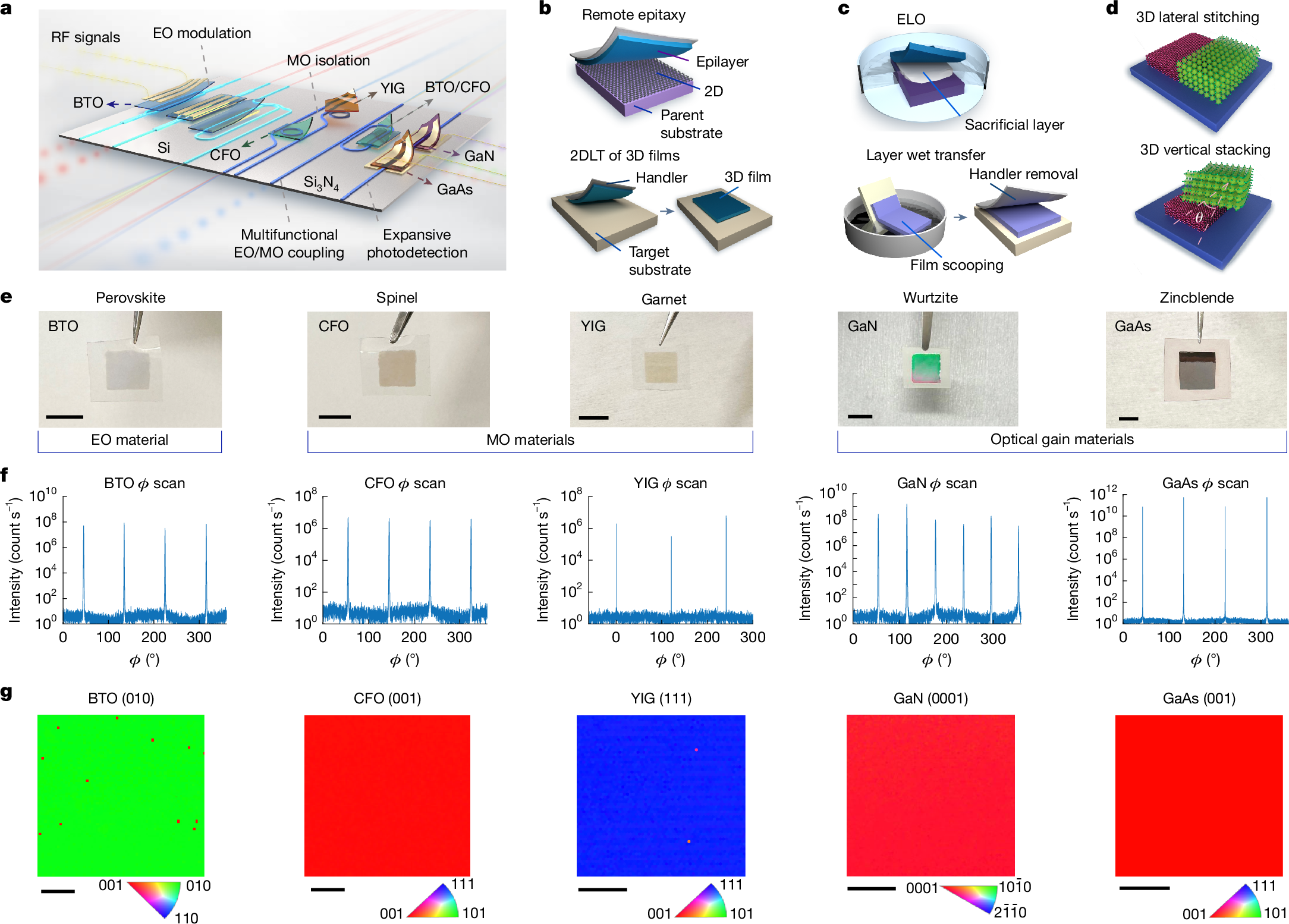

“van der Waals 통합”이라는 표현도 물성을 한 단어로 보증하는 이름보다 서로 다른 재료를 광학 플랫폼에 연결하는 방법의 계열로 읽으면 된다. 원문 Figure 1은 이러한 기능성 단결정 나노막과 통합 개념을, Figure 2∼4는 그 결과를 이용한 기능별 소자를 제시한다. Figure 5는 성능 비교를 다룬다.[1]

#4. BTO의 큰 계수는 빛에 어떤 변화를 주는가

전기광학 변조에서는 전압으로 만든 전기장이 재료의 광학 응답을 바꾼다. BTO의 Pockels 효과를 이해하는 데는, 전기장 변화에 대한 굴절률의 1차 반응을 생각하면 된다. 다만 결정은 방향에 따라 반응이 다르므로, 논문이 보고한 특정 텐서 성분과 소자가 실제로 경험하는 유효 계수를 구분해야 한다.

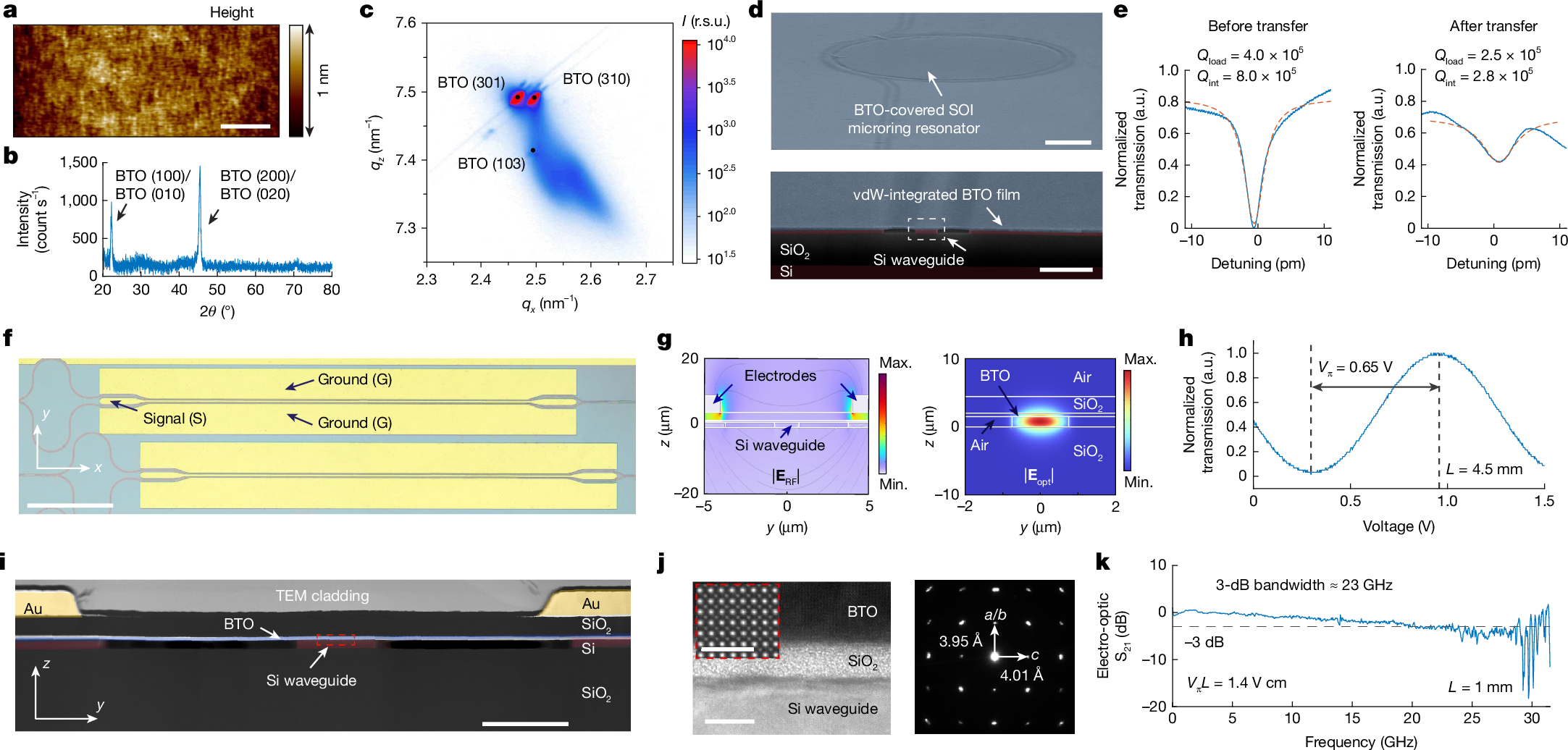

논문은 BTO의 $r_{42}$가 1,290 pm/V를 넘고, 3-dB 전기광학 대역폭이 23 GHz를 넘는 결과를 보고한다. 결정 방향과 품질을 제어한 단결정 막을 Si 광회로에 연결했다는 점이 이 수치의 배경이다.[1]

굴절률이 바뀌면 같은 길이를 지난 빛의 위상이 달라진다. 파장을 $\lambda$, 상호작용 길이를 $L$이라고 둘 때 작은 위상 변화는 $\Delta\phi=(2\pi/\lambda)\Delta n L$로 설명할 수 있다. 굴절률 변화가 커도 빛이 그 재료 안에서 경험하는 길이와 모드 겹침이 작으면 소자의 효과는 달라진다. 이것이 재료 계수 하나로 전체 변조기의 성능을 판단할 수 없는 이유다.

이 일반식에서는 $L$이 길수록 위상 변화가 커지는 방향이 보인다. 그러나 소자를 무조건 길게 만드는 것은 다른 비용을 가져올 수 있다. 손실·정전용량·대역폭·면적을 함께 검토해야 한다. 논문이 소재 성능과 소자 대역폭을 같이 보고한 이유를, 이 상충관계 속에서 읽을 수 있다.

#5. 23 GHz와 3 dB를 제대로 읽기

대역폭은 신호를 얼마나 빠르게 바꿀 수 있는지와 관련된다. 하지만 GHz로 표시된 대역폭을 그대로 같은 숫자의 데이터 전송률로 옮기면, 변조 방식과 신호처리 조건이 빠진다. 먼저 주파수 응답에서 3 dB라는 기준이 무엇을 뜻하는지 확인하는 편이 정확하다.

이렇게 읽으면 두 결과가 다른 정보를 준다는 점이 선명해진다. 큰 Pockels 계수는 전기장이 광학 특성을 변화시키는 강도와 연결되고, 높은 대역폭은 소자의 시간적 응답과 연결된다. 최종 시스템에서는 두 특성에 손실, 동작 범위, 구동 조건이 더해진다.

#6. CFO와 III–V 재료는 무엇을 더하는가

논문은 CFO 나노막을 Si microring에 통합해 비상호 자기광학 기능을 보여 주고, Faraday 회전 계수 33,800°/cm를 보고한다. 또 GaAs와 GaN을 SiN 위에 옆으로 연결해 자외선부터 근적외선까지 여러 파장 영역의 광검출을 보여 준다.[1]

Faraday 회전 계수는 전파 길이에 따른 편광 회전의 척도다. 그러나 실제 아이솔레이터의 방향별 투과 차이와 삽입손실은 소자의 모드·공진·결합 구조까지 포함한다. 따라서 회전 계수의 단위를 이해하는 것과, 그 숫자만으로 완성된 아이솔레이터를 평가하는 것은 서로 다른 작업이다.

GaAs·GaN의 광검출 사례는 또 다른 차원의 다양성을 보여 준다. 서로 다른 파장에 맞는 재료를 광회로에 연결하면, 플랫폼 하나의 재료 선택 때문에 제한되던 기능을 확장할 수 있다. 다만 “자외선부터 근적외선”이라는 범위만으로 모든 파장에서 동일한 응답도·잡음·속도를 얻었다고 생각해서는 안 된다. 파장별 소자와 측정 조건을 함께 비교해야 한다.[1]

수직 CFO/BTO 구조는 옆으로 재료를 나누어 놓는 방법에서 한 걸음 더 나아간다. 서로 다른 기능성 막을 쌓아 전기광학과 자기광학 반응을 한 공진 구조에 연결한다. 이 결과는 기능을 조합하는 설계 자유도를 보여 주며, 동시에 층 사이의 정렬과 광학장 분포를 더 세밀하게 검토할 필요도 만든다.[1]

#7. 소자 실증과 제조 플랫폼 사이의 간격

이번 연구에서 가장 직접적으로 확인한 것은 기능성 단결정 나노막을 광회로에 통합한 소자 실증이다. 여기에서 실제 제조 플랫폼으로 확장하려면 반복 생산의 질문이 따라온다. 같은 전사 공정을 여러 위치와 여러 칩에서 수행했을 때 물성·손실·정렬 오차가 어느 정도로 유지되는지, 검사가 실패한 소자는 어떻게 구별하는지 등을 따져야 한다.

이 문단의 제조 항목들은 향후 평가를 위한 제안이다. 공개 초록과 그림 제목만으로 웨이퍼 전면의 수율, 패키징 뒤 장기 신뢰성, 단위 소자당 생산비를 확정하지 않는다. 어떤 제조 지표가 필요하다는 말과, 논문이 그 지표에서 실패했다는 말은 다르다. 확인되지 않은 부분은 추가 자료로 검증해야 할 대상으로 남긴다.

예를 들어 평균 계수만 좋고 칩 간 편차가 크다면 회로마다 보정이 필요할 수 있다. 광학적 특성은 좋아도 접촉 공정이나 전극의 안정성이 부족하면 구동 조건이 달라질 수 있다. 온도 변화로 공진 위치가 바뀌면 실제 시스템이 이를 얼마나 보상해야 하는지도 문제가 된다. 이들은 통합 소자를 사용하는 관점에서 도출한 점검 질문이다.

따라서 Figure 5의 비교를 읽을 때도 단일 숫자의 순위보다 서로 다른 소자가 어떤 조건에서 측정됐는지를 함께 보아야 한다. 재료의 큰 계수, 소자의 빠른 응답, 전체 시스템의 낮은 비용은 연결될 수 있지만 같은 지표는 아니다. 수치에 붙은 단위와 측정 대상을 유지하는 것이 가장 기본적인 검증이다.

#재료 수치에서 회로 수치로 넘어가는 연결

이종 통합의 성능을 평가할 때는 측정 대상을 세 층으로 나누면 편리하다. 첫 층은 재료의 반응 계수다. 전기장이나 자기장이 주어졌을 때 단위 길이 또는 단위 자극에 얼마나 반응하는지를 본다. 둘째 층은 소자다. 빛의 모드가 재료와 겹치는 정도, 전극 배치, 공진과 결합이 들어간다. 셋째 층은 시스템이다. 구동 회로와 열 제어, 여러 소자의 연결, 광원과 검출기 사이의 손실까지 고려한다.

가상적인 두 소자가 같은 재료를 사용한다고 하자. 한 소자는 재료가 광학장과 충분히 겹치지만 전극의 응답이 느리고, 다른 소자는 전기적으로 빠르지만 광학장과의 겹침이 약할 수 있다. 재료 계수만 보면 같아도 두 소자의 변조 효율과 대역폭은 달라질 수 있다. 이 예제는 실제 논문 소자를 새로 측정한 것이 아니라, 서로 다른 지표가 필요한 이유를 설명하는 상황이다.

따라서 “물성이 좋으므로 저전력 통신칩이 완성됐다”라는 도약보다, 어떤 조건에서 작은 전압으로 필요한 광학 변화를 만들었는지, 그 조건에서 속도와 손실은 어떠했는지를 연결하는 편이 정확하다. 같은 관점은 자기광학 회전과 아이솔레이터의 격리도를 비교할 때도 적용된다.

광검출에서도 파장 범위와 단일 성능 수치는 나누어야 한다. 여러 파장에서 신호가 관측되는지, 입력 광파워를 바꿨을 때 출력이 선형인지, 어두운 상태의 잡음이 얼마나 큰지, 빠른 변화에 어떻게 반응하는지는 별도 질문이다. 이 연구가 재료 조합의 가능성을 보여 준 뒤, 후속 제조·시스템 연구가 채워야 할 연결도 이처럼 구체화할 수 있다.

#광학 위상까지 연결한 작은 계산

앞에서 가정한 굴절률 변화의 크기 $|\Delta n|=4\times10^{-4}$를 그대로 사용하되, 빛과 재료가 완전히 겹치는 균일한 경로를 생각해 보자. 파장 $\lambda=1.55\,\mathrm{\mu m}$, 상호작용 길이 $L=1{,}000\,\mathrm{\mu m}$를 가정하면 위상 변화의 크기는 $2\pi\times0.4/1.55\approx1.62$ rad이다. 여기서 0.4 μm는 굴절률 변화와 물리적 길이를 곱한 광학 경로 길이의 변화다. 분모의 파장은 이 변화를 빛의 한 주기와 비교하는 기준이고, 앞의 $2\pi$는 한 주기를 radian으로 바꾼다.

같은 가정에서 길이를 절반으로 줄이면 위상 변화도 절반으로 줄어든다. 반대로 물리적 길이는 같아도 실제 모드가 기능성 막과 일부만 겹치면 이 단순 계산을 그대로 사용할 수 없다. 빛이 존재하는 영역마다 굴절률 변화가 얼마인지 반영한 유효량이 필요하다. 앞의 1.62 rad는 논문 소자의 측정값이 아니라, 재료 계수에서 광학 신호로 이어지는 계산 순서를 설명하는 가상 결과다.

이 예제에서 중요한 것은 큰 숫자를 하나 더 얻는 일이 아니다. 입력 전기장, 유효 전기광학 계수, 굴절률 변화, 광학 경로 변화, 출력 위상이라는 다섯 단계를 분리하면 어느 단계의 정보가 없어서 소자 성능을 확정할 수 없는지 알 수 있다. 이후 원문 소자의 실제 배치를 읽을 때도 각각의 수치가 어느 단계에 속하는지 확인하면, 재료 수준의 기록과 집적 소자의 결과를 혼동하지 않고 비교할 수 있다.

#8. 앞으로 중요한 것은 기능의 수보다 연결의 품질이다

이 연구가 제시한 변화는 실리콘이 모든 광학 기능을 직접 담당해야 한다는 설계에서 벗어나는 것이다. 빛이 다니는 플랫폼에 필요한 기능성 결정을 가져와 조합한다고 생각하면 재료와 회로의 역할을 분리해 설계할 수 있다. 그만큼 개별 재료의 성능을 실제 회로 기능으로 바꾸는 연결 기술이 중요해진다.

후속 결과를 읽을 때는 같은 플랫폼에서 다른 재료 조합을 반복할 수 있는지, 전사 후 결정 방향과 품질을 얼마나 일관되게 확인하는지, 같은 소자에서 강도·대역폭·손실을 어떤 조합으로 얻는지 보아야 한다. 연구실의 단일 데모와 공정의 반복성을 연결하는 증거가 나올수록 플랫폼이라는 표현의 무게도 커진다.

논문은 그림의 source data와 보충정보를 제공하며, 본문과 보충정보를 뒷받침하는 추가 데이터는 교신저자에게 요청할 수 있다고 안내한다. 저자들은 이해관계가 없다고 신고했다. 이 공개 범위는 연구의 추적 가능성을 높이는 출발점이다. 이번 글에서는 소스 데이터 파일을 내려받아 원 그래프를 재현했다고 주장하지 않는다.[1]

독자가 기억할 질문은 세 가지다. 무엇을 옮겼는가, 옮긴 뒤 어떤 물성이 남았는가, 그 물성이 실제 광회로에서 어떤 기능으로 나타났는가? BTO의 전기광학 효과, CFO의 자기광학 효과, III–V 재료의 광검출을 이 질문에 맞춰 읽으면, 여러 인상적인 숫자가 하나의 설계 논리로 연결된다.

#9. 출처와 자료 범위

[1] Meng, Y., Mao, W., Xu, Z. et al. Heterogeneous photonic integration of single-crystalline nanomembranes. Nature 657, 638–645, 2026-09-16.

[2] 같은 논문의 공식 DOI와 출판 기록. 자료 기준: 2026-09-18. 공개 초록·그림 제목·데이터 공개·권리 안내를 대조했다. 구독 본문과 보충정보 전체 또는 source data 재분석을 완료한 것은 아니다. 굴절률 변화·dB·회전각 계산은 일반 원리를 설명하는 별도 예제다. 원본 Figure 1·2의 전체 패널과 공개 설명을 대조했다. 도판은 원권리자의 권리가 유지되는 해설 대상 자료다.
