빛을 내는 층을 원하는 위치에 남기려면, 먼저 그 물질을 정밀하게 가공할 수 있어야 한다. 이번 연구는 OLED 위에 별도의 감광막을 덮는 대신 발광 고분자 자체가 포토레지스트가 되도록 분자 구조를 설계했다. 자외선이나 전자빔을 받은 부분은 서로 연결되어 남고, 나머지는 현상 과정에서 제거된다. 이 재료가 전류를 받아 빛까지 내는 것이 발광 포토레지스트(electroluminescent photoresist, ELPR)의 핵심이다.[1]
2026년 9월 16일 Nature에 게재된 Lo 외 연구진의 논문을 9월 20일 기준으로 읽었다. 원본 그림은 해당 논문의 CC BY 4.0 자료이며, 아래 한국어 해설은 별도로 작성했다. 본문과 보충자료의 수명 조건에 서로 다른 표기가 있어 6절에서 구분한다.#1. 작은 무늬와 작동하는 소자는 다른 단계다
이번 결과를 이해하는 출발점은 세 숫자를 각자의 실험에 놓는 것이다. 110/160 nm는 전자빔으로 만든 선과 간격의 치수, 30 μm는 실제 전류를 공급해 다색 발광을 확인한 원형 픽셀의 직경, 13.3%는 자외선 가교를 거친 녹색 ELPR 소자의 최고 외부양자효율이다. 각각 패턴 형성, 소자 통합, 전기광학 성능을 평가한다. 한 문장에 모을 수는 있지만 하나의 110 nm 소자가 모두 달성한 사양처럼 묶을 수는 없다.[1][2][3]
형광 현미경으로 빛나는 미세 무늬를 관찰할 때는 외부에서 준 빛이 발광체를 들뜨게 한다. 반면 OLED의 전계발광(electroluminescence)은 전극을 통해 주입한 전자와 정공이 발광층에서 만나 빛을 내는 과정이다. 후자에는 발광체 외에도 전하 주입, 수송층, 전극, 절연 구조가 필요하다. 패턴이 작아졌다는 증거에서 작동 픽셀이 작아졌다는 결론으로 가려면 이 소자 구조까지 같은 치수에서 확인해야 한다.
논문은 그 연결의 두 끝을 함께 보여준다. 재료는 매우 작은 형광 패턴을 만들 수 있고, 수십 마이크로미터 규모에서는 다색 소자로 통합된다. 아직 두 끝 사이에 남은 거리는 작동 수명과 미세 소자 제작의 과제로 읽어야 한다. 이번 연구의 가치는 완제품 선언보다 발광과 리소그래피가 한 재료 안에서 공존할 수 있다는 설계 원리에 있다.[1]
#2. OLED가 반도체 공정을 만나면 생기는 문제
포토리소그래피는 빛으로 그린 패턴을 재료에 전달하는 공정이다. 감광막을 도포하고, 마스크에 맞춰 노광하고, 현상하여 남길 부분과 지울 부분을 구분한다. 여러 층을 반복해서 만들 때에는 앞선 층의 위치에 새 패턴을 얼마나 정확히 맞추는지도 중요하다. 이렇게 동일한 정렬 체계를 공유하면 회로와 광원을 가까운 위치에 배치할 가능성이 커진다.[1]
유기 발광층은 이 과정의 용매, 현상액, 빛과 화학 반응에 영향을 받는다. 연구진은 기존 파인메탈마스크(fine metal mask), 증착, 프린팅 방식이 발달해 온 배경을 이러한 공정 호환성에서 설명한다. 미세 패턴을 만들기 위해 발광 기능을 크게 희생하거나, 발광 성능을 지키기 위해 패턴 공정을 별도로 운용하는 절충이 생겼던 것이다.[1]
발광 고분자에 가교 가능한 작용기를 추가하는 시도도 있었다. 가교(crosslinking)는 고분자 사슬 사이에 연결을 만들어 용매에 잘 녹지 않는 망을 형성한다. 그러나 반응 부위와 발광 부위가 섞여 있으면, 가교에 필요한 첨가제나 반응 뒤 남은 구조가 들뜬 에너지를 빛이 아닌 경로로 소모하는 소광(quenching) 지점이 될 수 있다. 저자들은 초기 직접 패터닝 발광체의 낮은 효율을 발광 원리의 한계와 이러한 분자 배치의 문제로 나누어 설명한다.[1]
따라서 질문은 “노광을 더 약하게 하면 되는가”에서 바뀐다. 발광을 담당하는 중심과, 패턴을 고정하는 화학 반응을 한 분자 안의 서로 다른 위치에 둘 수 있는가? Figure 1의 별 모양 고분자는 그 질문에 대한 재료 설계의 답이다.

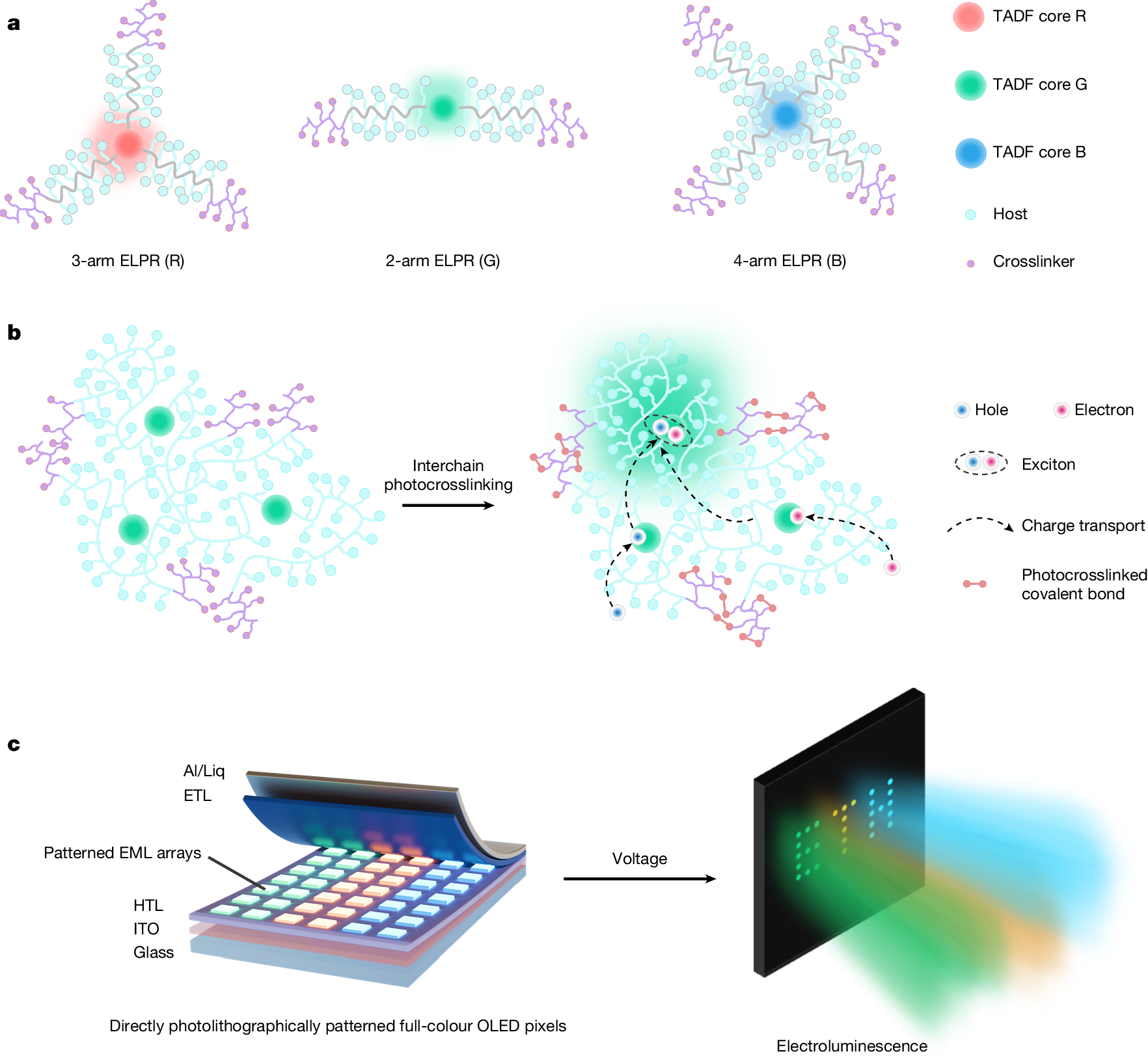

#3. Figure 1: 중심은 발광하고 바깥은 연결된다
Figure 1a의 붉은색·녹색·파란색 중심은 각각 다른 발광 코어를 뜻한다. 코어에서 뻗은 팔에는 안쪽 호스트(host) 블록과 바깥쪽 가교 작용기가 순서대로 배치된다. 그림의 붉은 재료는 세 팔, 녹색은 두 팔, 파란색은 네 팔로 그려져 있다. 모든 색을 같은 분자의 색상 설정만 바꿔 얻는 것이 아니라, 서로 다른 코어와 결합 구조를 설계한다는 의미다.[4]
코어에는 열활성 지연 형광(TADF) 발광체를 사용했다. 이는 열에너지가 관여하는 경로로 들뜬 상태를 발광에 다시 활용하는 계열이다. 주변 호스트는 발광 코어가 놓인 환경과 전하·에너지 이동을 조절한다. 바깥 블록은 빛이나 전자빔에 반응해 이웃 고분자와 연결될 기능을 맡는다. Figure 1b의 작은 전자·정공 표시, 점선 이동 경로와 바깥 공유결합 표시는 이 역할 분담을 한 장에 그린 것이다.[1][4]
이 구조는 코어를 단단한 용기 안에 완전히 봉인한다는 뜻이 아니라, 반응 부위와 코어 사이의 평균적인 공간 배치를 조절하려는 설계다. 실제 고분자는 접히고 서로 모인다. 연구진은 분자동역학 계산과 광학 측정을 함께 사용해 가교 부위가 코어 가까이에 몰리는 상황을 줄이는지 살폈다. Figure 3의 분자 배치와 거리 분포는 이 해석을 지원하지만, 모든 분자의 모든 순간에 이상적인 껍질이 유지된다는 주장으로 확대할 필요는 없다.[1]
Figure 1c는 분자 구조가 소자로 연결되는 방향을 보여준다. 유리와 ITO 전극 위에 정공수송층(HTL), 패턴화한 발광층(EML), 전자수송층(ETL)과 위쪽 전극을 쌓는다. 전압을 인가하면 패턴이 놓인 자리에서 전계발광이 나타난다. 따라서 그림의 위쪽 분자 설계와 아래쪽 소자 적층은 각각 따로 좋은 아이디어가 아니라, 현상 뒤에도 전하가 이동하고 재결합할 수 있어야 한다는 하나의 요구로 연결된다.[4]
광발광 양자수율(PLQY)도 이 설계의 절충을 보여준다. 본문은 비교한 전구체의 약 81%가 가교 작용기를 도입한 뒤 약 40%로 내려가지만, 자외선 가교 뒤에는 약 44%로 소폭 회복된다고 보고한다. 기능기를 붙이는 비용은 여전히 존재하지만, 그 뒤 패턴을 고정하는 과정이 추가적인 큰 손상을 반드시 일으키지는 않았다는 관찰이다. 이 PLQY는 광학 여기에서의 측정이므로 다음 절의 전류 기반 EQE와 같은 분모로 읽지 않는다.[1]

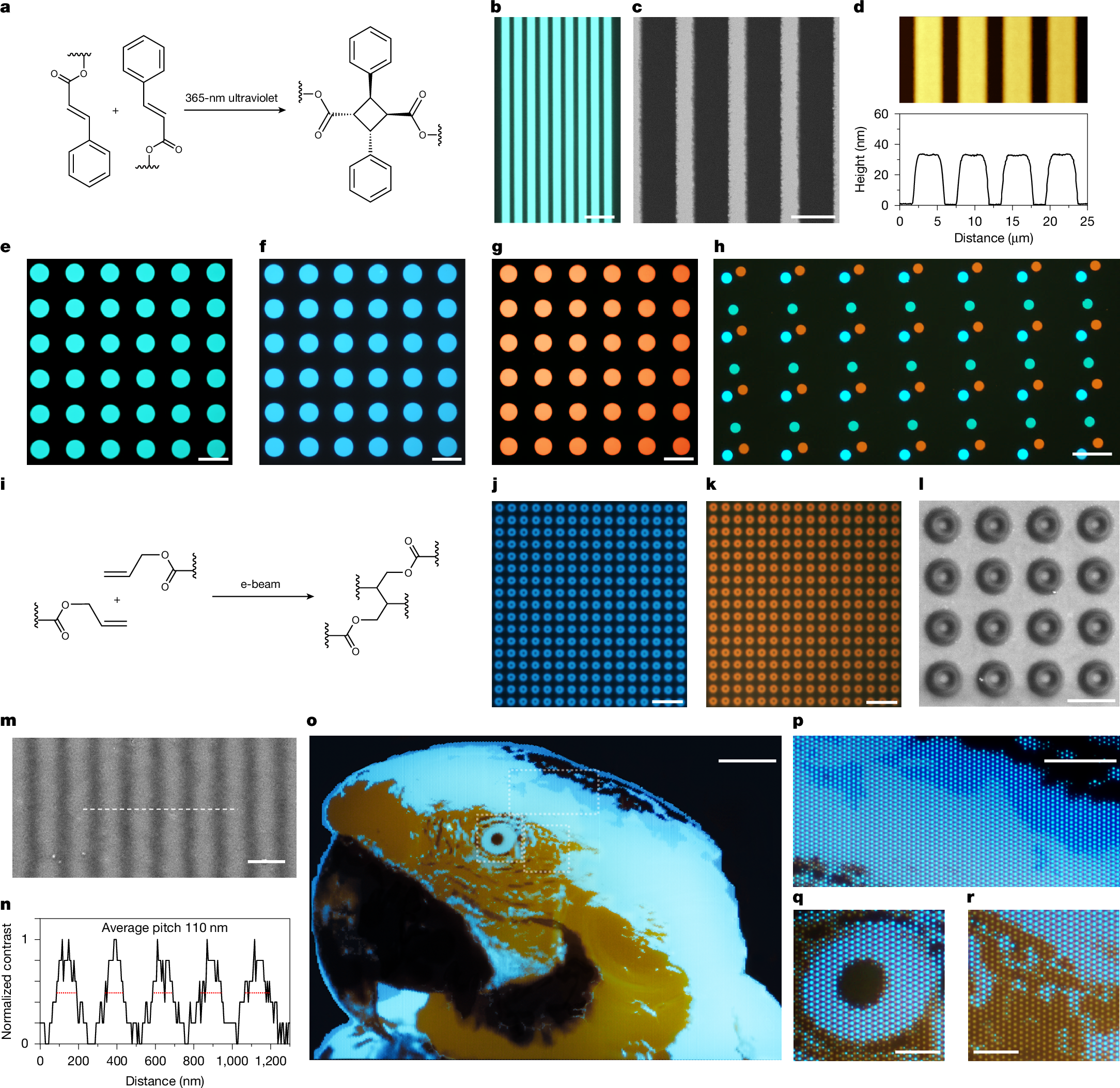

#4. Figure 4: 현상 뒤에 남은 무늬를 읽는 순서
Figure 4의 위쪽은 자외선, 아래쪽은 전자빔 패터닝이다. 4a는 빛을 받은 가교 부위 사이의 결합 형성을 나타낸다. 4b의 형광 영상은 무늬가 빛을 낼 수 있음을 보여주고, 4c의 전자현미경(SEM)과 4d의 원자힘현미경(AFM)은 무늬의 형태와 높이를 확인한다. 밝은 줄무늬 한 장만으로 형상과 발광 특성을 모두 판단하는 대신 서로 다른 측정 수단을 대조한 구성이다.[2]
자외선 패턴의 4/2 μm line/space는 선 너비와 인접한 빈 간격을 구분해 읽는다. 하나의 반복 단위는 선과 간격을 합친 길이다. 4e–h에서는 색이 다른 재료를 순서대로 패터닝한 결과를 본다. 나중 색을 현상할 때 앞서 만든 색이 지워지지 않아야 하므로, 반복 공정의 용매 호환성은 단일 색의 최소 치수만큼 중요하다.[2]
아래쪽 4i는 전자빔에 반응하는 별도 작용기 경로다. 자외선용 재료와 전자빔용 재료는 관련된 설계를 공유하지만 완전히 동일한 조성과 조사 조건을 뜻하지 않는다. 4j–l의 고리와 4m–n의 선 패턴은 전자빔으로 더 작은 치수에 접근했음을 보여준다. 본문과 캡션은 얇은 녹색막에서 110/160 nm line/space를 보고한다. 여기에서 얻은 형광 패턴과, 아래 5절에서 전기적으로 구동한 30 μm 픽셀을 구분해 두면 해상도 주장의 범위가 선명해진다.[1][2]
선 너비와 간격을 알면 반복 주기는 어떻게 구할까? 기호·연산·계산 과정 펼치기
이 식은 논문이 보고한 line/space 치수의 의미를 풀어 쓴 계산이다. 는 남아 있는 한 선의 너비, 는 다음 선까지의 빈 간격, 는 같은 위치가 다시 나타나는 반복 주기다. 선 하나를 지나 다음 선의 시작점까지 이동하려면 선과 간격을 모두 지나므로 두 길이를 더한다.
예를 들어 똑같은 무늬가 열 번 반복되면 계산상 길이는 다. 이는 균일한 이상적 반복을 가정한 길이 계산이며 소자의 픽셀 집적도 측정은 아니다. 실제 디스플레이에는 전극·절연·배선·색 배치가 더해지므로 이 값에서 곧바로 PPI를 산출해 제품 성능으로 제시하지 않는다.
30 μm는 30,000 nm다. 110 nm와 같은 단위로 바꿀 수는 있지만 전자는 작동 픽셀 직경, 후자는 형광 패턴의 선 너비다. 단위 환산이 가능하다는 사실과 같은 물리량을 비교한다는 사실은 별개다.

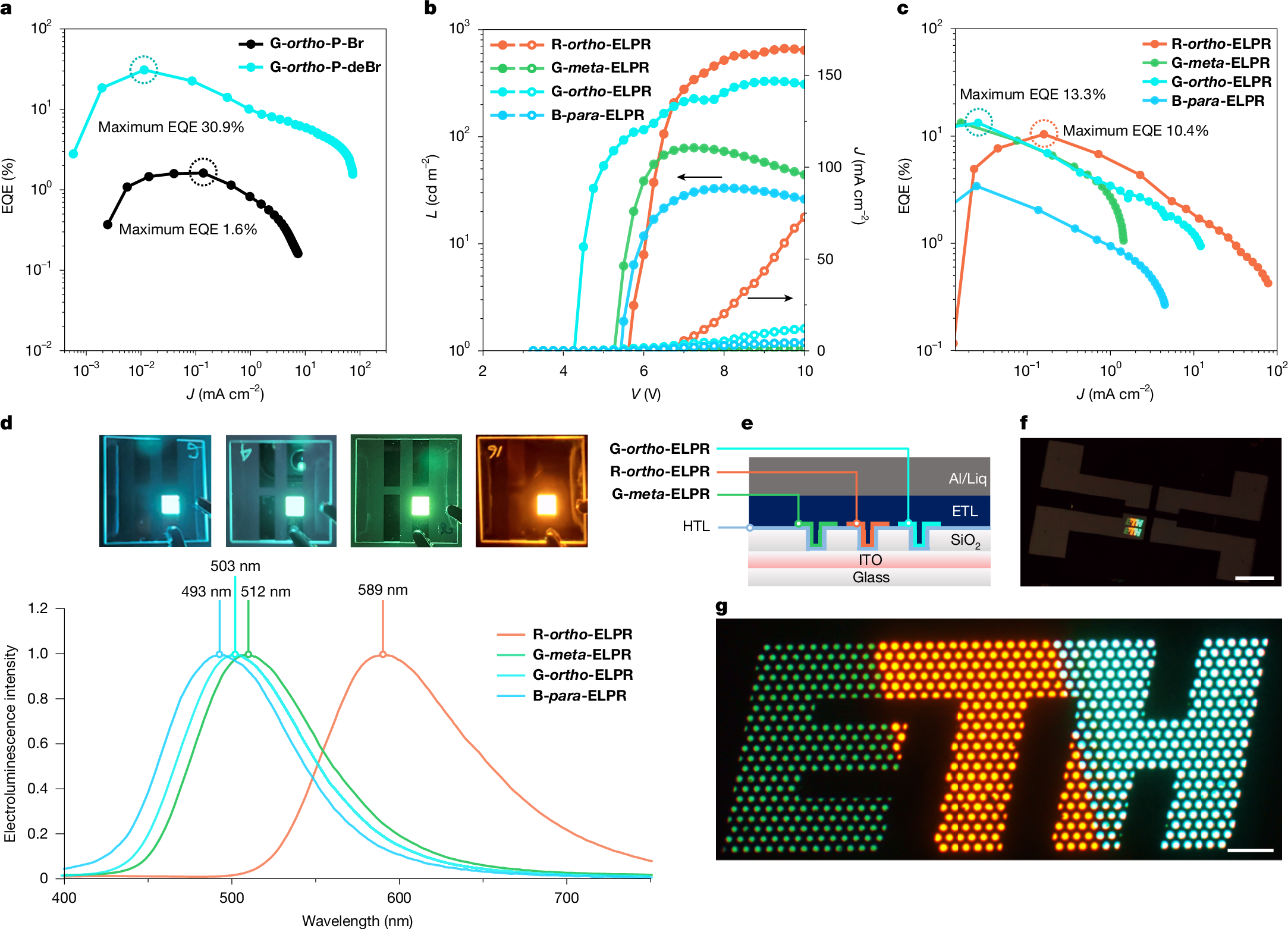

#5. Figure 5: 효율, 색, 실제 동작을 함께 보기
Figure 5a는 최종 ELPR의 최고 효율부터 보여주는 패널이 아니다. 먼저 고분자 합성 뒤 남은 bromide 말단을 가진 전구체와 이를 비활성화한 전구체를 비교한다. 본문과 캡션의 최고 EQE는 1.6%와 30.3%다. 같은 계열 재료라도 합성 뒤의 말단 상태가 소자 성능에 큰 영향을 준다는 결과다. 가교 기능까지 포함한 최종 재료의 효율은 별도 패널에서 읽어야 한다.[1][3]
Figure 5b에서 가로축은 인가 전압이며, 서로 다른 세로축으로 휘도와 전류밀도를 표시한다. 5c는 실제 가교 ELPR들의 EQE가 구동 조건에 따라 어떻게 변하는지를 보여준다. 녹색 G-ortho-ELPR의 최고 EQE는 13.3%로 표시돼 있다. 저자들이 비교한 직접 패터닝 발광체의 기존 낮은 효율과 대비되는 성과지만, ‘최고’ 값이 모든 밝기에서 유지된다는 뜻은 아니다. 곡선은 구동이 강해질 때 효율이 달라지는 모습까지 함께 보여준다.[3]
Figure 5a 이미지에는 30.9%가, 본문과 캡션에는 30.3%가 적혀 있어 표에서는 본문·캡션 값을 사용했다. 또한 5c의 실제 가로축은 전류밀도 이지만 캡션은 휘도 로 설명한다. 이미지는 수정하지 않았고, 패널을 읽는 설명은 실제 축 표시에 맞췄다.| 보고한 결과 | 실제 측정 대상 | 함께 읽을 조건 |
|---|---|---|
| 4/2 μm line/space | 자외선 패터닝 막 | 선·간격, 형광과 형상 측정 |
| 110/160 nm line/space | 전자빔 패터닝 막 | 나노 형광 패턴, 전기 구동 픽셀과 구분 |
| 1.6% → 30.3% | P-series 전구체 OLED | bromide 말단 비활성화 전후 |
| 최고 EQE 13.3% | 녹색 가교 ELPR OLED | 최종 패터닝 기능과 전계발광을 결합 |
| 직경 30 μm, 6 V | 다색 작동 OLED 배열 | 세 번의 리소그래피와 공통 전극 적층 |
5d의 스펙트럼은 재료별로 전압을 가했을 때 어떤 파장의 빛이 나오는지를 보여준다. 5e는 다색 발광층과 절연층·전극의 관계, 5f–g는 실제 ‘ETH’ 글자 배열의 발광이다. 논문은 색별 층을 세 차례 연속 패터닝하고 공통 전자수송층과 음극을 형성했다고 설명한다. 개별 원형 픽셀은 직경 30 μm이며, 이 패널이 전류로 구동한 다색 통합의 직접 증거다.[3]
EQE 13.3%에서 분자와 분모는 무엇을 세는가? 기호·연산·계산 과정 펼치기
은 정해진 시간 동안 소자 밖으로 나온 광자의 수, 은 같은 시간에 주입한 전자의 수다. 다른 시간 창의 두 수를 나누면 입력과 출력의 대응이 어긋난다. 나눗셈은 주입 전자 한 개당 외부로 얻은 광자가 평균적으로 얼마나 되는지를 만들고, 100%를 곱해 백분율로 표시한다.
설명용으로 주입 전자 10,000개당 밖으로 나온 광자가 1,330개라고 가정하면 다. 이 숫자 예제는 원시 측정 횟수를 복원한 것이 아니라 비율의 해석이다. 광자의 에너지와 인가 전압은 식에 직접 들어 있지 않으므로 EQE를 전기 에너지의 13.3%가 빛으로 바뀌었다는 뜻으로 바꾸면 안 된다.
광발광 양자수율은 흡수한 빛에 대한 방출을 평가하고, EQE는 전하 주입에서 시작한다. 발광체가 빛을 잘 내도 전하가 균형 있게 들어오지 않거나 빛이 소자 내부에 갇히면 EQE가 달라진다. 같은 ‘효율’이라도 어떤 입력과 출력을 세었는지가 우선이다.
#6. 수명은 숫자 옆의 시료 상태까지 확인해야 한다
오래 켜 두는 문제는 최고 효율과 다르게 남는다. 는 휘도가 처음의 절반이 될 때까지 걸린 시간이다. 처음 밝기, 전류밀도, 수송층, 시료 처리와 가교 상태가 달라지면 같은 이름의 수명을 비교해도 조건은 같지 않다. 보충자료의 초기 가교 소자는 1 mA cm⁻²에서 약 70분 수준이며, 연구진은 산성 수송층과 잔류 구리가 열화에 관여한다고 분석한다.[5]
개선 단계에서는 투석으로 잔류 구리를 줄이고 수송층 구성을 바꿨다. 본문은 전구체 소자의 172분과 ELPR의 146분을 보고한다. 그런데 146분 소자의 가교 상태에는 공개 자료 안의 불일치가 있다. 본문은 crosslinked, Supplementary Figure 63D의 캡션은 non-crosslinked라고 적는다. 같은 보충 그림의 범례에서 146분의 구동 전류밀도는 2.4 mA cm⁻²로 확인된다.[1][5]
따라서 이 글에서는 146분을 ‘개선 ELPR 소자의 보고값’으로 소개하고, 가교한 최종 패턴 소자의 수명이 확정적으로 70분에서 146분으로 두 배 늘었다고 결론내리지 않는다. 70분과 146분은 전류 조건도 다르다. 저자의 정정이나 추가 데이터로 가교 상태가 확인되기 전까지 남는 불확실성이다. 수명 문제가 짧다는 큰 결론과, 어떤 처리에서 얼마나 개선됐는지를 증명하는 세부 결론은 구분할 수 있다.
| 자료 위치 | 시료·조건 | 수명 해석 |
|---|---|---|
| Supplementary Figure 53 | 초기 가교 ELPR, 1 mA cm⁻² | 약 70분 |
| Supplementary Figure 63C | 투석 뒤 P-deBr 전구체, 2.4 mA cm⁻² | 172분 |
| 본문·Supplementary Figure 63D | 개선 ELPR, 2.4 mA cm⁻² | 146분; 본문과 캡션의 가교 상태 표기 불일치 |
순간적으로 높은 전류를 흘릴 수 있다는 결과 역시 긴 동작의 보증과 다르다. 논문은 100 mA cm⁻²를 넘는 일시적 구동과, 열·절연 파괴를 피하기 위해 현재 약 10 mA cm⁻² 이하로 제한하는 장기 구동을 구분한다. 소자의 광효율, 수명, 최고 전류는 각기 다른 시험에서 나온 값이므로 가장 좋은 숫자만 뽑아 하나의 제품 사양표로 만들지 않는다.[1]
#7. 제조 언어가 바뀐다는 의미
이번 연구가 여는 경로는 발광층을 반도체의 정렬·패터닝 체계 안에 놓는 것이다. 별도 마스크로 발광 물질을 놓고 회로에 맞추는 문제에서, 발광 물질 자체를 원하는 모양으로 현상하는 문제로 이동한다. 재료 설계가 공정의 선택지를 바꿨다는 점이 중요하다. 이미 만들어진 회로 위에서 새 광원을 정밀하게 배치하려는 집적광학에도 이런 공정 언어의 공통화가 매력적이다.[1]
하지만 ‘CMOS 위에 올릴 가능성’에서 ‘검증된 CMOS 생산 공정’까지에는 추가 평가가 있다. 논문의 다색 배열은 유리·ITO·절연층으로 설명돼 있으며, 모든 첨단 회로의 후공정 허용 온도와 오염 규칙을 통과한 양산 데모가 아니다. 회로 열화, 금속 잔류, 층간 용매 영향과 웨이퍼 내 편차를 각각 확인해야 한다. 이는 이 결과에서 이어지는 공정 평가 과제다.
패턴을 작게 만들수록 광학 영상의 밝기만으로 판단하기도 어려워진다. 전극 연결, 새는 전류, 옆 픽셀 간 영향, 실제 발광 면적과 검사 방법이 함께 바뀐다. 가장 작은 패턴 한 장과 큰 면적에서 수천 개 소자가 균일하게 동작한다는 결과는 요구하는 증거가 다르다. 이 논문의 나노 패터닝은 그 후속 소자 시험을 해 볼 이유를 제공한다.
#8. 다음 결과에서 확인할 네 가지
첫째는 실제로 전기 구동되는 서브마이크로미터 픽셀이다. 전극과 수송층을 포함한 상태에서 크기, 전류, 휘도, EQE를 같은 소자에 연결해 보고해야 한다. 둘째는 수명이다. 같은 초기 휘도·전류·가교 상태에서 소자 수와 분산, 열화 곡선을 제시하면 이번 자료의 조건 차이와 표기 불일치를 넘어설 수 있다.
셋째는 반복 공정의 수율이다. 먼저 만든 색이 다음 두 번의 도포·노광·현상을 지나도 남는지, 위치 정렬과 색 간 누설이 어느 정도인지가 중요하다. 넷째는 실제 회로와의 통합이다. 높은 EQE 하나만으로 선택할 공정이 아니라 제조 제약과 작동 신뢰성까지 함께 만족해야 한다. 이 항목들은 이번 연구의 완료 목록이 아니라 다음 증거를 판별할 기준이다.
원논문은 ELPR 개념과 합성법에 대한 유럽 특허 출원 EP25223816.7을 이해관계로 공개한다. 학술 결과와 지식재산의 사업화 가능성은 공존한다. 공개된 보충자료와 source data는 후속 검토의 출발점이지만, 다른 연구실에서 같은 패턴·효율·수명을 얻는 독립 재현까지 대신하지는 않는다.[1]
결론은 간결하다. 발광 기능과 패터닝 기능을 분자 구조에서 분리해 함께 작동시킨 것은 강한 재료·공정 성과다. 나노 형광 패턴, 마이크로미터 작동 소자, 최고 EQE, 조건이 붙는 수명을 분리해서 읽을 때 그 성과와 남은 과제가 모두 정확히 보인다.
