빛을 원하는 파장으로 내는 물질을 찾는 일과, 그 물질을 전기로 켤 수 있는 소자로 만드는 일은 다르다. 에르븀 이온()은 약 1.54 μm의 근적외선을 낼 수 있지만 빛을 직접 흡수하는 능력이 약하고, 발광체 주변의 재료도 전하를 잘 전달해야 한다. 이번 연구는 크로뮴()이 에너지를 받아 전달하고, 반도체 호스트가 전하 이동을 돕고, 표면 처리가 손실을 줄이는 역할 분담으로 이 문제를 풀었다.[1]
2026년 9월 19일 공개된 Nature Communications 동료평가 승인 원고의 전체 PDF와 보충자료를 기준으로 한다. 아래 수식의 번호는 이 글의 풀이 번호다.[3] 재료의 발광 감쇠시간, 빛을 오래 비춘 안정성, 전기 구동 소자의 수명을 각각 구분했다.#1. 왜 1.54 μm를 내는 것만으로 충분하지 않을까
1.54 μm는 1,540 nm다. 가시광보다 긴 파장이며 광통신과 연결되는 근적외선 영역에 속한다. 에르븀의 내부 에너지 준위 사이에서 전이가 일어나면 이 근처의 좁은 파장대 발광을 얻을 수 있다. 하지만 원하는 색을 낼 수 있다는 사실만으로 강하고 효율적인 광원이 만들어지지는 않는다. 먼저 들뜬 상태에 에너지를 충분히 공급하고, 그 에너지가 열이나 결함으로 빠지기 전에 빛으로 나오게 해야 한다.[1]
논문이 다루는 재료는 나노결정이다. 콜론 뒤의 Er은 호스트 결정에 일부 도입한 발광 이온을 뜻한다. 호스트에 원래 들어 있는 Cr은 넓은 파장대의 에너지를 받아 Er에 전달하는 감응제(sensitizer) 역할을 맡는다. 호스트는 전기적으로도 반도체이므로 전하를 발광층으로 보내는 경로를 구성할 수 있다.[1]
여기에 pBBA라는 유기 분자를 표면에 결합시켰다. 나노결정은 표면의 비중이 크므로 원자가 완전하게 결합하지 못한 표면 지점이 에너지를 잃는 통로가 되기 쉽다. 표면 패시베이션(passivation)은 이러한 결함 관련 경로를 줄이는 처리다. Cr이 에너지를 전달하는 역할과 pBBA가 손실을 줄이는 역할은 서로 대체하는 것이 아니라 함께 작용한다.[1][2]
1.54 μm 빛 한 개의 에너지는 얼마일까? 기호·연산·계산 과정 펼치기
는 광자 한 개의 에너지, 는 플랑크 상수, 는 빛의 속도, 는 파장이다. 를 사용하면 파장을 μm로 넣어 eV 단위의 에너지를 얻는다. 파장이 분모에 있으므로 파장이 길수록 광자 하나의 에너지는 작아진다.
예를 들어 1.54 μm를 넣으면 약 0.805 eV다. 이를 1.54 nm로 잘못 넣으면 천 배 다른 광자를 계산하게 된다. 단위가 수식의 일부인 이유다. 이 계산은 알려진 물리 상수로 해당 파장의 에너지를 구한 것으로, 논문이 측정한 효율을 다시 계산한 것이 아니다.
전기 구동에는 전하 주입과 여러 층의 손실이 더해진다. 광자 에너지를 전자 전하로 나눈 값만으로 실제 켜지는 전압을 정할 수는 없다. 아래 소자 실험에서 보고한 켜짐 전압과, 여기에서 구한 광자 에너지는 서로 다른 물리량이다.
#2. Figure 1: Er이 어디에 들어갔는지 확인하는 그림

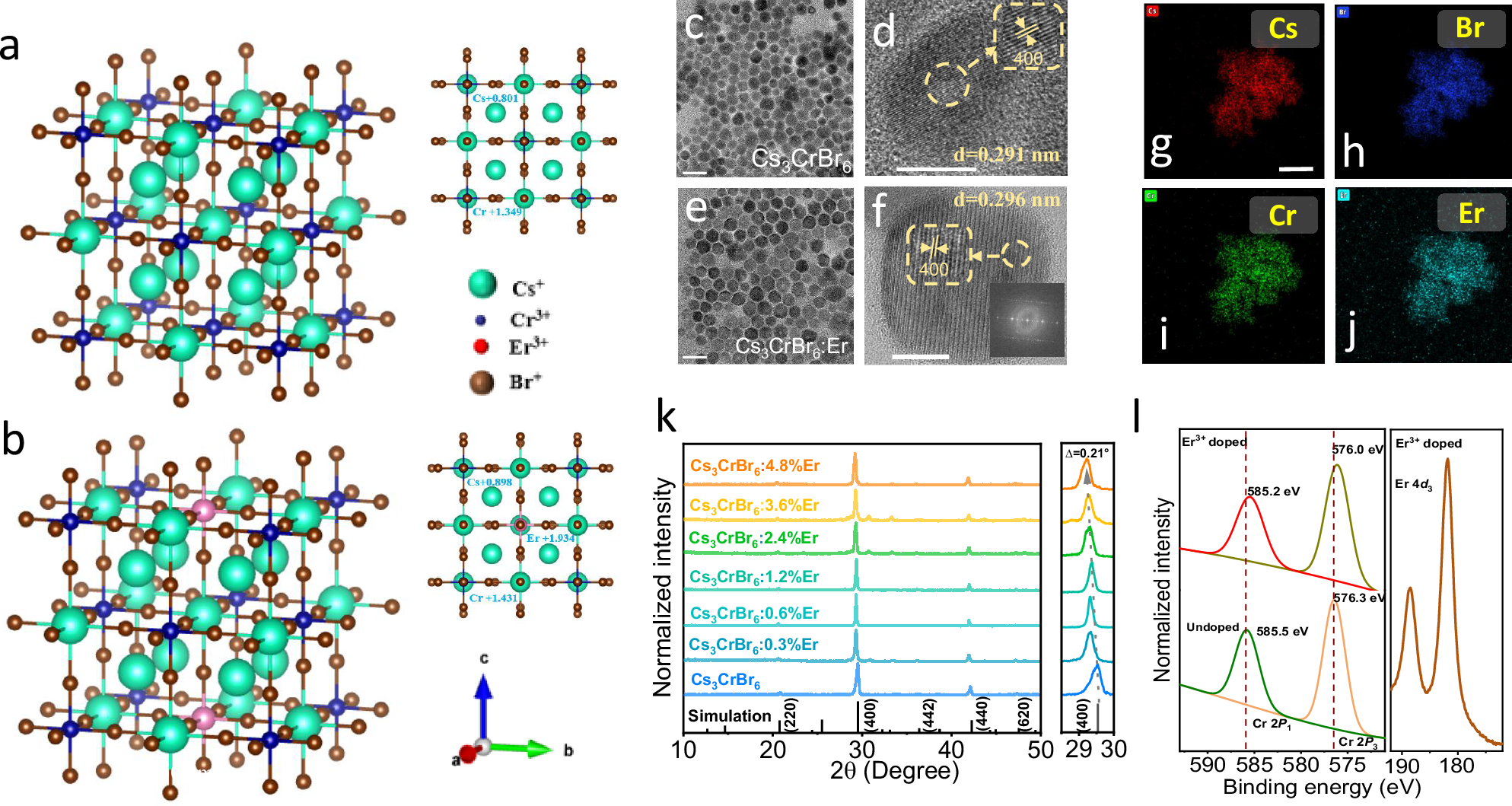

맨 위 Figure 1a·b는 Er을 넣기 전후의 결정 내 배치를 그린다. 이어지는 투과전자현미경(TEM) 영상과 격자 영상은 실제 입자의 형태와 원자 배열 간격을 보여준다. 논문은 판상 입자의 평균 크기가 약 19.1 nm에서 19.6 nm로 바뀌고, 비교한 격자 간격은 0.291 nm에서 0.296 nm로 증가했다고 보고한다. 이는 Er 도입과 함께 결정이 어떻게 변했는지를 살피는 측정이다.[1]
Figure 1g–j의 원소 지도는 Cs·Cr·Br·Er의 공간 분포를 서로 다른 색으로 보여준다. 여기서는 Er 신호가 입자와 함께 나타나는지를 읽는다. 색이 진하다고 모든 위치에 같은 농도로 Er이 들어 있다고 단정하거나, 영상의 밝기를 바로 원자 비율로 바꾸지는 않는다. 원소 분포 영상과 정량 조성 측정은 다른 정보를 제공한다.
Figure 1k의 X선 회절(XRD)은 결정의 주기적 배열을 확인하고, 1l의 X선 광전자분광(XPS)은 원소의 화학적 상태에 대한 단서를 제공한다. 연구진은 여러 측정을 조합해 Er이 호스트 격자의 Cr 자리와 연관되어 도입됐다는 해석을 제시한다. 따라서 이 그림은 곧바로 발광 효율을 보여주는 그림이 아니라, 후속 광학 실험에서 비교할 재료가 실제로 어떻게 달라졌는지 확인하는 출발점이다.[1]
또 하나의 중요한 조건은 농도 표기다. 논문은 Er의 투입 비율을 바꿔 시료를 만들었으며, 실제 도입량은 ICP-OES로 측정했을 때 투입 비율보다 낮다고 설명한다. 뒤의 0.3%, 1.2%, 4.8% 같은 표시는 해당 시료의 명목상 투입 조건으로 읽는다. 모든 나노결정의 원자 자리가 정확히 그 비율로 치환됐다는 의미로 확대하지 않는다.[1][2]
#3. Figure 2: 흡수, 발광, 에너지 전달을 연결하기

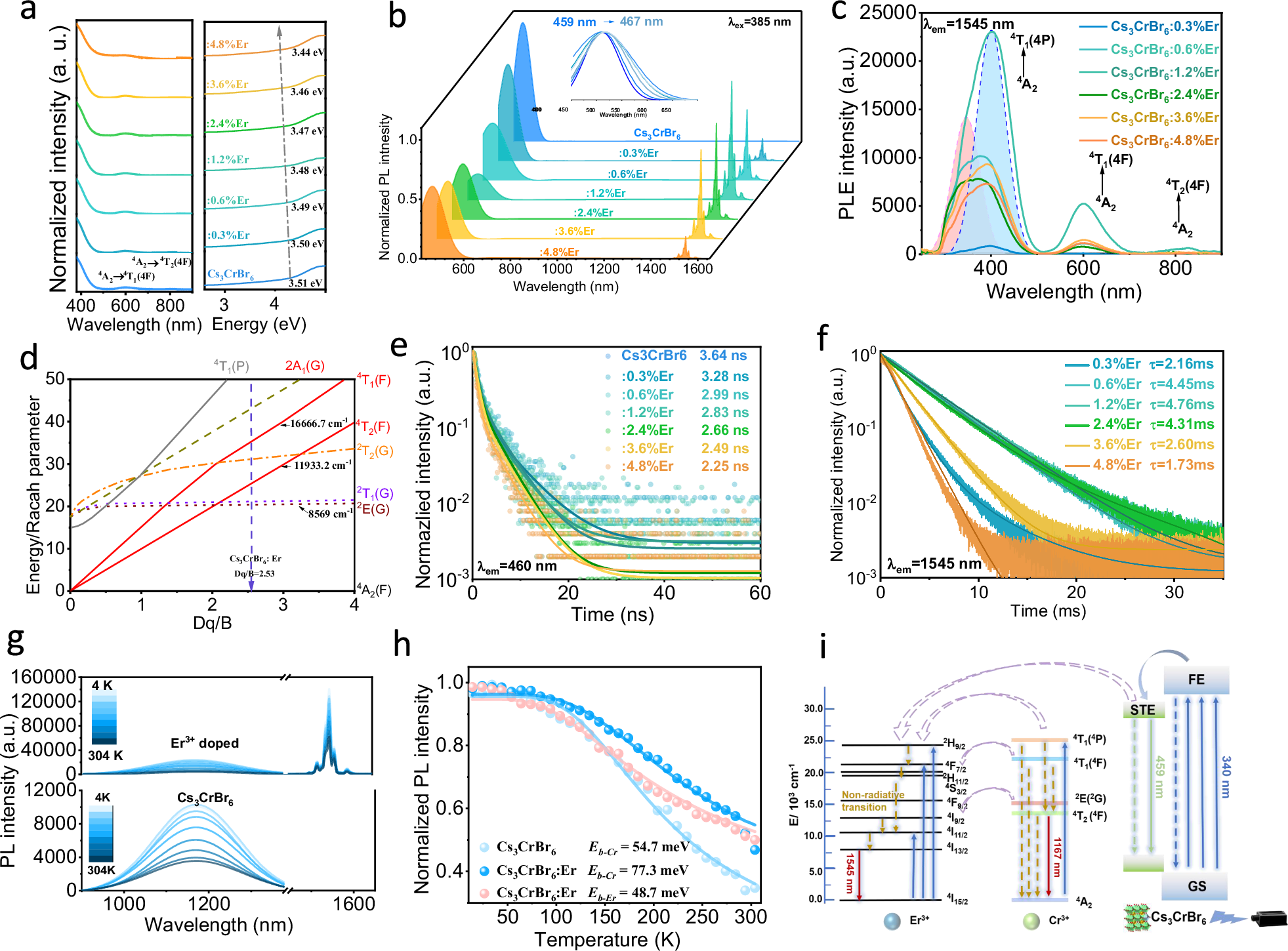

Figure 2a는 흡수 특성과 광학 에너지 범위를 비교한다. 2b는 빛으로 여기했을 때 어디에서 발광하는지 보여준다. 호스트의 넓은 가시광 방출과 함께 Er 도입 뒤 약 1,545 nm의 좁은 발광이 나타난다. 투입량을 늘릴수록 무조건 더 밝아지는 것은 아니며, 낮은 농도에서 커지던 Er 발광이 높은 농도에서는 다시 감소한다. 얼마나 넣는지뿐 아니라 이온 사이에서 에너지가 어떻게 이동하고 손실되는지가 중요하다는 신호다.[1]
Figure 2c는 발광 파장을 고정하고 여기 파장을 바꾸는 PLE 측정이다. 검출은 1,545 nm에서 하면서, 어떤 색으로 비췄을 때 그 발광이 강해지는지를 기록한다. 따라서 가로축 파장은 LED가 내보내는 색이 아니라 입력 여기 파장이다. 약 400·600·800 nm 부근의 특징은 Cr 관련 흡수 경로가 Er 발광을 돕는다는 해석과 연결된다. 발광 스펙트럼과 여기 스펙트럼의 역할을 나누면 서로 다른 두 그래프를 자연스럽게 읽을 수 있다.[1]
Figure 2d는 Cr의 에너지 준위가 결정장에 따라 어떻게 변하는지를 정리한 도표다. 원자 주변 이온의 배치가 전자 상태의 에너지를 바꾸며, 그 상태들이 에너지를 받아 다른 이온으로 전달할 수 있는 중간 경로를 제공한다. 이 그림에서 정한 상대 에너지와 2a·c의 흡수 신호를 함께 해석한다.[1]
전체 에너지 전달 경로는 Figure 2i에 모여 있다. 오른쪽은 호스트의 바닥 상태(GS), 자유 여기 상태(FE), 자기포획 여기 상태(STE)다. 가운데는 Cr의 준위, 왼쪽은 Er의 준위다. 위로 향하는 화살표는 에너지를 흡수해 들뜨는 과정, 중간의 연결은 에너지가 다른 중심으로 전달되는 과정, 아래로 내려오는 방출 화살표는 빛을 내며 에너지가 낮아지는 과정을 나타낸다. Er의 낮은 들뜬 준위에서 바닥 준위로 내려올 때 약 1,545 nm 발광이 나온다.[1]
논문은 호스트에서 생긴 여기와 Cr 중심의 흡수가 Er 발광으로 이어지는 여러 경로를 함께 논의한다. 독자를 위한 ‘에너지 중계’라는 비유는 이 연결을 이해하는 데 유용하지만, 모든 에너지가 오직 한 단계의 직접 Cr→Er 이동만 거친다고 단순화하면 원문의 경로를 놓친다. 연구진은 Cr이 없는 비교 호스트와 시간 분해 측정을 사용해 Cr의 역할을 추가로 확인한다.[1][2]
#4. 시간축을 읽으면 밝아지는 이유가 보인다
Figure 2e와 2f는 둘 다 발광이 약해지는 곡선이지만 시간 단위와 검출 파장이 다르다. 2e는 460 nm 부근 호스트 발광을 나노초(ns)로, 2f는 1,545 nm의 Er 발광을 밀리초(ms)로 관찰한다. 두 곡선을 같은 ‘수명’이라는 말로만 설명하면 백만 배 다른 시간 규모를 섞게 된다.[1]
2e에서 Er 투입이 늘면 호스트 발광 감쇠시간은 약 3.64 ns에서 2.25 ns로 줄어든다. 연구진은 호스트가 가진 에너지가 Er으로 넘어가는 추가 경로와 연결해 해석한다. 한편 2f의 Er 감쇠시간은 낮은 투입 조건의 2.16 ms에서 1.2% 조건의 4.76 ms까지 늘었다가 4.8%에서는 1.73 ms로 줄어든다. 낮은 농도에서의 결함 완화와 높은 농도에서의 농도 소광이 경쟁한다는 해석이다.[1]
곡선이 더 빨리 내려간다는 사실만으로 좋은 현상인지 나쁜 현상인지 판단할 수는 없다. 에너지를 주는 쪽에서는 빠른 전달 때문에 짧아질 수 있고, 빛을 내야 할 쪽에서는 손실 때문에 짧아질 수도 있다. 어느 발광 중심을 관찰했으며, 사라진 에너지가 어디로 갔는지를 함께 보아야 한다. 논문이 흡수·발광·시간 분해 측정을 함께 제시한 이유다.
같은 들뜬 상태에서 빛과 손실의 속도를 어떻게 나눌까? 기호·연산·계산 과정 펼치기
논문 식 (3)·(4)의 PLQY를 로 줄여 썼다. 은 빛을 내며 낮은 상태로 돌아가는 방사 전이율, 은 빛을 내지 않는 비방사 전이율, 는 유효 발광 감쇠시간이다. 는 백분율이 아니라 0부터 1까지의 비율로 넣는다. 전체 소멸률이 이고 그중 빛으로 이어지는 몫이 라고 해석한 관계다. 따라서 나머지 손실 몫은 가 된다.
가상 시료에서 , 라면 방사 전이율은 400 s⁻¹, 비방사 전이율은 600 s⁻¹이다. 합이 1,000 s⁻¹이고 그 역수는 원래 감쇠시간 0.001초다. 왜 나누고 왜 1에서 빼는지 단위와 합으로 확인할 수 있다.
이 예제는 실제 논문 시료의 전이율을 재측정한 값이 아니다. 실제로 적용할 때에는 같은 시료·여기 조건에서 얻은 양자수율과 감쇠시간을 짝지어야 한다. 서로 다른 박막과 용액의 값을 임의로 조합하거나 여러 경로가 섞인 복잡한 감쇠를 한 전이율로 완전히 설명했다고 단정하지 않는다.
온도 의존 측정도 에너지의 목적지를 확인하는 방법이다. Figure 2g·h는 온도가 오를 때 발광이 약해지는 열적 소광을 비교한다. 논문은 온도에 따라 손실 경로가 활성화되는 형태의 Arrhenius 식으로 곡선을 맞춘다. 그림의 서로 다른 에너지 값은 어떤 방출 대역과 시료를 피팅했는지를 함께 읽어야 하며, 모든 시료를 대표하는 하나의 열안정성 숫자로 합치지 않는다.[1]
승인 원고 식 (1)의 donor 감쇠시간 기호 정의에는 비도핑·도핑 시료의 순서가 식과 어긋날 수 있는 표기가 있다. 이 글은 그 표기를 임의로 교정해 전달 효율을 재계산하지 않고, 각 검출 파장의 실제 감쇠 곡선과 원문 식 (3)·(4)를 중심으로 설명했다.#5. 표면 처리는 에너지 전달 뒤의 손실을 줄인다
Cr을 통해 Er에 에너지를 전달해도 표면 결함이 에너지를 빼앗으면 빛은 약해진다. 연구진은 para-bromobenzoic acid, 즉 pBBA를 표면 리간드로 도입했다. 원논문 Figure 4의 분자 그림, 적외선 분광, XPS 변화는 새 리간드가 표면과 결합한 증거를 제시한다. Er을 더 넣는 전략과 다른 축에서 손실 통로를 줄인 것이다.[1]
표면 처리 전 최적 시료의 최고 PLQY는 38.5%, 처리 뒤에는 47%다. 박막 발광 감쇠시간도 1.04 ms에서 1.24 ms로 늘었다. 연구진은 방사·비방사 전이율과 결함 밀도 분석을 함께 사용해 이 변화가 왜 나타났는지 설명한다. 단순히 처리한 쪽 사진이 더 밝다는 관찰을 넘어, 표면의 화학적 변화와 에너지 소멸 경로를 연결한 구성이다.[1][2]
PLQY 47%는 들어온 빛의 47%가 나온다는 뜻일까? 기호·연산·계산 과정 펼치기
분자는 방출된 광자 수, 분모는 시료가 실제 흡수한 광자 수다. 입사했지만 반사되거나 그대로 지나간 광자는 분모에 넣지 않는다. 백분율로 표현하려면 이 비율에 100%를 곱한다.
가상 실험에서 광자 10,000개를 보냈지만 4,000개만 흡수됐고 1,880개가 방출됐다면 이므로 PLQY는 47%다. 입사 광자를 분모로 쓰면 로 18.8%가 된다. 두 값이 다른 이유는 계산이 틀려서가 아니라 어떤 입력을 세는지가 달라서다.
또한 광자 수 비율과 에너지 비율도 다르다. 짧은 파장의 빛으로 여기한 뒤 긴 파장의 빛을 내면 각 광자의 에너지가 달라진다. 따라서 47%라는 광자 수 비율만으로 흡수 에너지의 47%가 빛으로 돌아왔다고 말할 수 없다. 실제 소자의 전기 효율을 알아보려면 다음 절의 전하 주입부터 따로 보아야 한다.
원논문은 연속 광조사 안정성도 측정했다. 404 nm 레이저, 14.35 mW cm⁻² 조건에서 48시간 뒤 처리 시료는 처음 발광의 84.3%, 미처리 시료는 47.3%를 유지했다. 이는 빛으로 계속 여기한 재료의 안정성이다. 전극을 통해 전류를 흘리는 LED의 작동 수명은 다음 그림에서 별도로 확인한다.[1][2]
#6. Figure 5: 실제 전류를 흘려 빛을 내는 단계

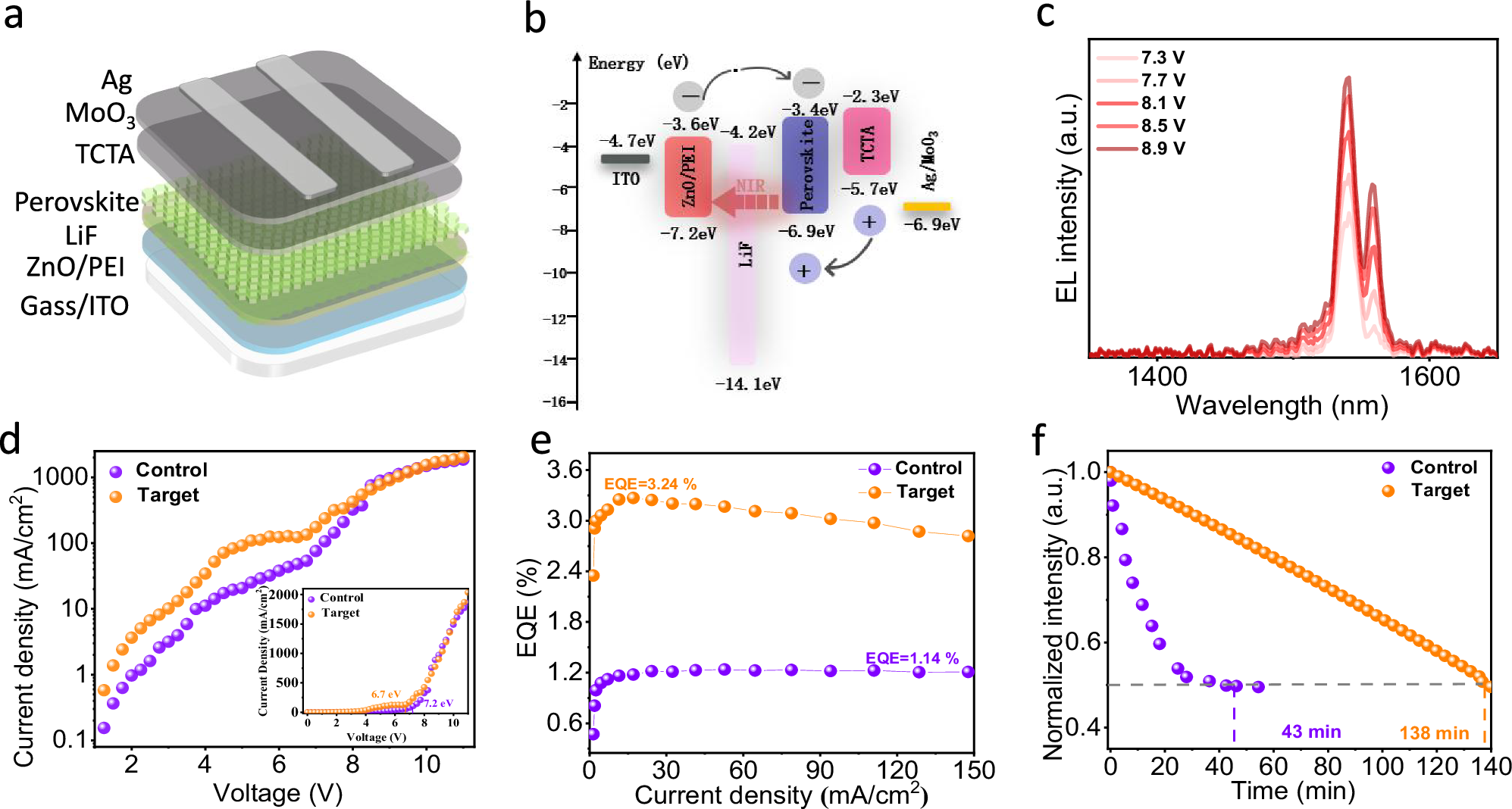

Figure 5a는 LED의 적층 구조다. 아래 투명 전극 쪽에서 전자를 공급하는 ZnO/PEI 계열 층과 LiF, 가운데 나노결정 발광층, 반대쪽에서 정공을 공급하는 TCTA/MoO₃ 계열 층과 금속 전극이 이어진다. 5b는 각 층의 에너지 준위와 주입 방향을 보여준다. 발광 이온 자체의 성질에 더해 전자와 정공이 발광층에 도달하도록 층을 연결한 것이다.[1]
5c에서는 전압을 바꾸어도 약 1.54 μm 부근의 특징적인 전계발광(EL) 스펙트럼이 나타난다. 여기서는 외부 빛이 아니라 전기적 주입으로 발광을 얻었다는 점이 앞의 PL 측정과 다르다. 5d는 전압에 따른 전류밀도이며, 표면 처리 뒤 켜짐 전압이 약 7.2 V에서 6.7 V로 낮아진다. 세로축이 로그 눈금인지도 확인해야 작은 전류와 큰 전류를 같은 그림에서 읽을 수 있다.[1]
5e는 전류밀도에 따른 외부양자효율(EQE)이다. 대조 소자의 최고 1.14%가 처리 소자에서 최고 3.26%로 높아졌다고 본문과 캡션은 보고한다. 이 곡선은 효율이 구동 전류에 따라 달라진다는 점까지 보여준다. 한 지점의 최고값과, 계속 사용할 전류에서 얻는 효율을 구분해야 실제 광원의 조건을 이해할 수 있다.[1]
원본 Figure 5e의 주황색 주석은 3.24%로 보이며 본문·캡션·보충자료 통계는 3.26%를 제시한다. 결과표는 본문과 통계 값을 사용했고 원본 그림의 표시는 변경하지 않았다.LED의 EQE 3.26%는 PLQY와 분모가 어떻게 다를까? 기호·연산·계산 과정 펼치기
은 같은 시간 동안 외부 회로에서 주입한 전자의 수, 은 소자 밖으로 나온 광자의 수다. 전하 주입을 시작점으로 삼기 때문에 흡수한 빛을 분모로 삼는 PLQY와 다르다. 전자가 들어와도 발광층까지 잘 도달해야 하고, 재결합 과정의 손실을 줄여야 하며, 만들어진 빛도 소자 밖으로 나와야 한다.
설명용으로 전자 10,000개를 주입해 외부 광자 326개를 얻으면 EQE는 3.26%다. 이것은 실제 실험의 전자 계수 원자료를 복원한 값이 아니라 비율을 풀어 쓴 예다. 47% PLQY와 3.26% EQE의 차이를 단순히 빼서 특정 손실 하나의 크기로 부를 수는 없다. 두 실험의 여기 방식과 입력·출력 경계가 다르기 때문이다.
효율 개선도 절대 차이와 상대 비율을 구분한다. 1.14%에서 3.26%로의 차이는 2.12퍼센트포인트이고, 비율은 배다. ‘2.86%만큼 좋아졌다’와 다른 표현이다. 전기 에너지의 변환 효율을 계산하려면 전압과 광자 에너지 등도 추가로 필요하다.
#7. 최고 소자와 반복 제작, 수명 결과를 함께 보기
최고값 하나로 제작의 일관성을 판단할 수는 없다. 본문과 Supplementary Figure 22는 독립적으로 제작한 12개 소자의 EQE 통계를 제시한다. 평균은 2.77%, 표준편차는 0.36퍼센트포인트이며 최소 2.32%, 최대 3.26%다. 따라서 3.26%는 모든 소자의 평균이 아니라 최고값이다. 표준편차도 평균의 표준오차나 신뢰구간으로 바꾸어 표기하지 않는다.[1][2]
Figure 5f는 전기 구동 중 발광이 처음의 절반이 되는 시점 을 표시한다. 100 mA cm⁻²의 일정한 전류밀도에서 대조 소자는 43분, 표면 처리 소자는 138분이다. 전류밀도가 400 mA cm⁻²로 높아지면 처리 소자의 도 36분으로 짧아진다. 연구진은 높은 주입 수준의 소멸 과정과 줄 발열을 이 변화와 연결한다.[1][2]
| 보고값 | 측정 대상·입력 | 읽어야 할 차이 |
|---|---|---|
| PLQY 38.5% → 47% | 광학 여기한 재료, 표면 처리 전후 | 흡수 광자 기준 |
| 최고 EQE 1.14% → 3.26% | 전기 구동 LED, 처리 전후 | 주입 전자 기준 |
| 평균 EQE 2.77%, 표준편차 0.36 pp | 독립 제작 소자 12개 | 최고값과 반복 제작 분포 |
| 감쇠시간 1.04 → 1.24 ms | 비교한 박막의 발광 감쇠 | 들뜬 상태의 소멸 시간 |
| 48시간 뒤 84.3% 유지 | 404 nm 연속 광조사 | 재료 광안정성 |
| T₅₀ 43 → 138분 | 100 mA cm⁻² 일정 전류 | 실제 소자의 작동 수명 |
| T₅₀ 36분 | 처리 소자, 400 mA cm⁻² | 전류가 높을 때의 수명 변화 |
따라서 이 논문에는 실제 작동 수명 데이터가 있다. 다음 과제는 ‘수명을 전혀 측정하지 않았다’가 아니라 제시한 분·시간 규모의 안정성이 더 긴 사용 시간과 통신 구동 조건에서도 유지되는가다. 광조사에서 버틴 48시간을 전기 구동 LED의 수명 48시간으로 바꾸면 안 되며, 밀리초 감쇠시간을 제품이 켜져 있을 수 있는 시간으로 바꾸어서도 안 된다.
#8. 이 재료가 광통신 광원이 되려면 무엇을 더 확인할까
이 연구의 설계는 세 부분을 연결한다. Cr이 넓은 흡수와 에너지 중계의 역할을 맡고, 반도체 호스트가 전하 이동을 돕고, pBBA가 표면의 비방사 손실을 줄인다. 원문은 Cr이 없는 비교 호스트에서 EL이 거의 나타나지 않는 결과와, Cr이 있어도 표면 처리를 하지 않으면 EQE가 낮은 결과를 제시한다. 두 개입이 다른 문제를 해결한다는 실험적 연결이다.[1][2]
후속 단계에서는 같은 파장을 낸다는 사실 외에 변조 속도, 광결합, 전력, 구동 전류에서의 수명, 반복 제작의 분포를 함께 확인해야 한다. 특히 발광 중심의 밀리초 동역학과 실제 고속 통신 응답은 별도 측정이 필요하다. 이 논문의 LED 곡선만으로 실리콘 광회로에 결합한 링크의 데이터율이나 오류율을 알 수는 없다.
납을 쓰지 않은 조성은 재료 선택의 특징이지만 전체 소자의 안전성·제조 적합성·환경성을 하나의 원소 부재로 판정할 수는 없다. 소자 적층, 용매, 잔류 물질, 봉지, 수명과 폐기 조건까지 실제 제품에서는 검토 대상이 된다. 연구의 재료 개념과 제품에 필요한 모든 조건을 구분하는 것이 과학적 성과를 축소하는 일은 아니다.
독자가 마지막에 기억할 것은 47과 3.26이라는 숫자 두 개만이 아니다. 어디서 에너지를 받아, 어느 중심으로 전달하고, 어떤 손실을 줄였으며, 마지막에 전하를 빛으로 얼마나 바꾸었는가가 이 논문의 흐름이다. Figure 1의 재료 확인, Figure 2의 에너지 경로와 시간축, Figure 5의 전기 구동 결과를 이 순서로 읽으면 재료와 소자 사이의 연결이 보인다.
