먼저 답부터. 전기차나 휴대전화 배터리에 실리콘을 넣으면 같은 무게에 더 많은 전하를 저장할 가능성이 있지만, 충전할 때 크게 부풀어 전극이 망가지기 쉽다. 이번 논문은 실리콘을 아연·탄소와 결합한 음극과 부드러운 고분자 전해질을 짝지어, 이 팽창이 계면을 깨뜨리는 문제를 줄이려 했다. 실험실의 코인셀과 작은 파우치셀에서는 성능을 보였지만, 337 Wh/kg은 양산 배터리나 팩에서 직접 잰 값이 아니다.[1]
검증 단계: 재료 분석·코인셀·단층 파우치셀의 실험실 연구. 자동차용 대형 셀 수명, 충돌 안전성, 양산 수율, 배터리 팩 에너지 밀도는 검증하지 않았다. Nature Communications의 2026년 9월 28일 동료평가 논문이다.[1]
처음 읽는 분 배터리·실리콘·Wh/kg이 낯설다면 여기부터 그림으로 보기
① 이온과 전자는 다른 길로 간다
충전·방전은 방향이 반대다. 전해질은 이온 이동을 돕되 전자가 내부에서 곧장 건너가는 단락을 막아야 한다.
② 부풀면 접촉도 흔들린다
실리콘이 리튬을 담으며 팽창하면 전극과 전해질의 접촉이 갈라질 수 있다. 재료의 큰 저장량과 오래 쓰는 셀은 별개의 문제다.
이번 연구는 실리콘·아연·탄소와 고분자 전해질의 접촉을 함께 설계한다.
③ 성능 숫자의 분모부터 확인한다
용량 유지율은 같은 전지의 시작 용량과 비교한다. Wh/kg은 포함한 부품의 무게로 나눈 값이다. 두 지표 모두 안전성의 증거는 아니다.

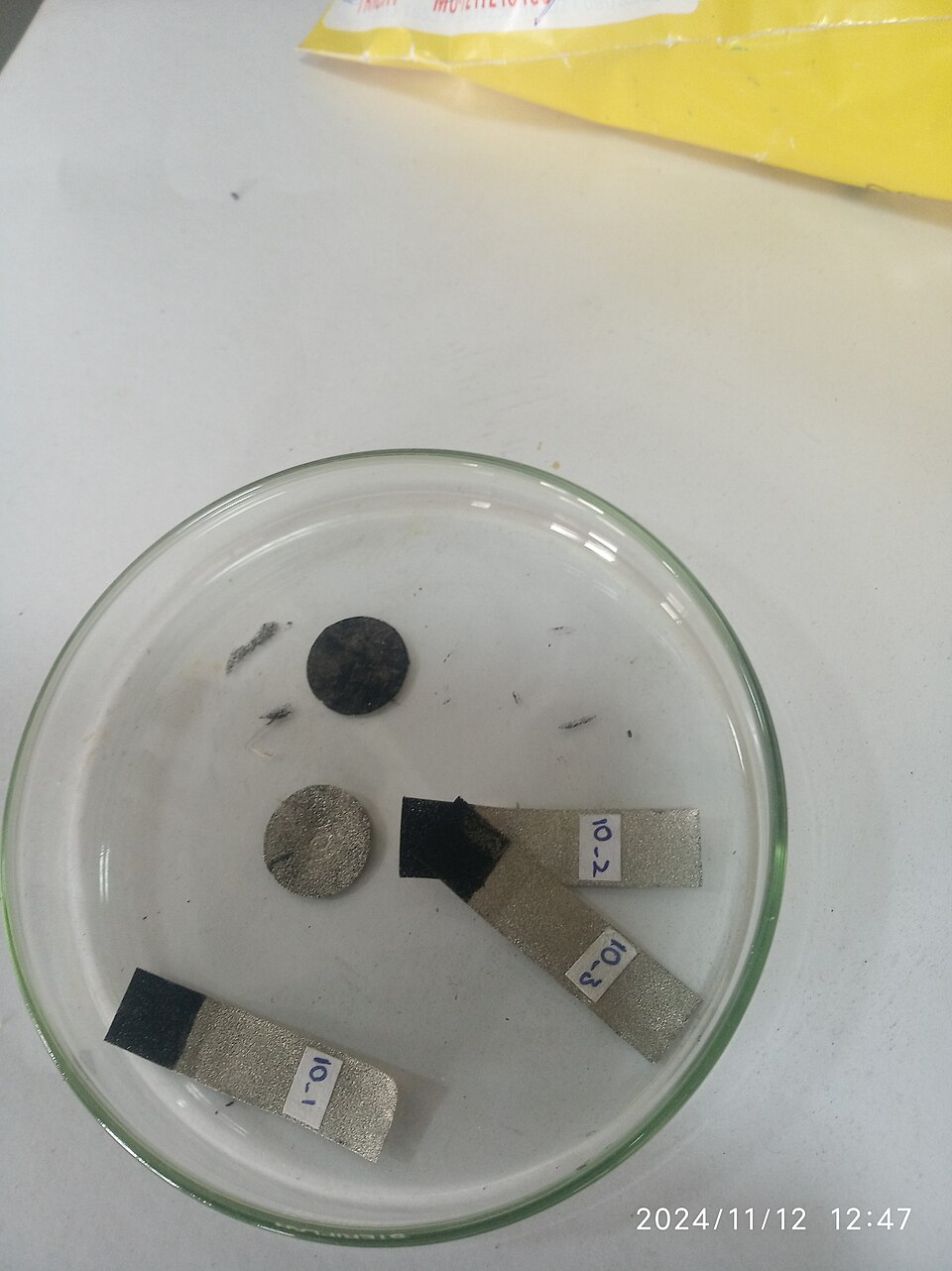

실제 사진에서 둥근 조각과 길쭉한 조각은 전지 실험에 쓰이는 전극 부품의 모습을 보여 준다. 닫힌 코인셀의 완성품 사진도, 이번 논문의 실리콘·아연·탄소 음극 사진도 아니다. 배터리 수명이나 337 Wh/kg을 입증하는 자료로 쓰지 않는다. 아래 자체 그림은 논문의 설계 개념을 설명하고, 실제 결과는 원문·보충자료 링크로 확인할 수 있다.
#첫 그림 읽기: 배터리 세 층부터 잡자
왼쪽 양극은 리튬을 내놓거나 받는 쪽이다. 가운데 고분자 전해질은 리튬 이온이 지나가는 길이며, 오른쪽 실리콘 복합 음극은 충전 때 리튬을 받아들인다. 화살표는 이해를 위한 배치일 뿐 실제 단면의 크기나 입자 모양을 그대로 그린 사진이 아니다. 이 논문은 LFP 양극과 NCM811 양극을 각각 시험했다. 두 양극의 수명 숫자를 한 전지의 기록으로 합쳐 읽으면 안 된다. 또한 전해질을 ‘고체 고분자’라고 부르지만 제조 후 남은 용매가 약 12%라고 보고한다. 그래서 ‘완전히 용매가 없는 전지’라고 설명하지 않는다.[1]
#L0 — 30초 요약: 좋아진 것은 계면, 남은 질문은 실용 조건
논문에서 눈여겨볼 결과는 세 가지다. 첫째, 아연과 비정질 탄소를 넣은 실리콘 음극의 초기 팽창은 비교 음극보다 작았다. 같은 분석에서 MSi–Zn–C 음극 44%, MSi–C 음극 115%라는 수치를 제시한다. 둘째, 낮은 양극 적재량의 LFP 전지에서 1,000회 뒤 용량 유지율 80%를 보고한다. 셋째, NCM811을 사용한 조건에서 계산한 최고 337.04 Wh/kg을 제시한다.[1]
그러나 세 숫자는 하나의 전지가 동시에 달성한 ‘상품 사양표’가 아니다. 1,000회 결과는 LFP 양극 1 mg/cm² 조건이다. 더 두꺼운 LFP 양극 13.5 mg/cm²에서는 100회 뒤 56%가 남았다. NCM811의 337.04 Wh/kg은 집전체 등을 제외한 재료 질량으로 계산한 예상 비에너지다. 이와 별도로 9 mg/cm² NCM811에서는 60회 뒤 77%가 남았다. 어떤 숫자에 어떤 양극, 전류, 적재량, 분모가 붙는지 같이 읽어야 한다.[1]
#L1 — 실리콘이 왜 유망하고, 왜 자꾸 부서질까
배터리는 충전할 때 리튬 이온을 음극에 넣는다. 흑연 대신 실리콘을 쓰면 단위 질량당 담을 수 있는 리튬이 커질 잠재력이 있다. 하지만 더 많이 담는 만큼 실리콘 입자의 크기가 크게 변한다. 젖은 스펀지가 물을 흡수하며 부푸는 모습을 떠올리면 출발점은 된다. 비유의 한계: 스펀지는 단순히 물을 빨아들이지만, 실제 실리콘은 리튬과 합금을 이루고, 입자 내부의 농도와 응력이 위치마다 달라진다. 충전·방전 때 전기화학 반응과 기계적 변형이 동시에 일어난다.[1]
문제는 입자 한 알만의 부피가 아니다. 그 입자와 전해질이 맞닿는 계면(interface)이 반복해서 갈라지면 리튬 이온의 통로와 전자의 통로가 끊어진다. 갈라진 새 표면에는 보호막인 SEI(solid-electrolyte interphase)가 다시 생길 수 있고, 그만큼 사용할 수 있는 리튬과 전해질이 소비된다. 시간이 지나면 처음 충전량이 커도 실제로 꺼내 쓸 수 있는 용량은 줄어든다. 고체 계열 전해질은 누액을 줄일 가능성이 있지만, 단단한 전해질이 팽창하는 실리콘을 무조건 잘 따라가는 것은 아니다. 닿는 면을 유지하는 기계적 설계가 필요하다.[1]
기존 해결책을 세 갈래로 놓자. 작은 실리콘 입자는 한 입자 안의 균열을 줄이려는 방향이지만 표면적이 커져 계면 반응 관리가 어려워질 수 있다. 탄소 코팅·복합화는 전자의 길과 완충층을 제공하지만 실리콘에 너무 강하게 붙은 껍질은 안쪽 팽창 응력을 그대로 떠안을 수 있다. 단단한 산화물·황화물 고체 전해질은 빠른 이온 이동을 노리지만 취성이나 접촉 유지가 숙제다. 고분자 전해질은 더 잘 휘지만 상온 이온 전도와 계면 안정성의 균형이 필요하다. 이번 연구는 하나의 신기한 물질로 모든 문제를 해결했다고 주장하기보다, 음극의 접촉 방식과 전해질의 유연성을 함께 설계한다.[1]
#두 번째 그림 읽기: ‘사이에 공간을 둔다’는 뜻
왼쪽은 부푸는 실리콘과 껍질이 강하게 붙어 응력이 쌓일 수 있는 상황을 단순화했다. 오른쪽은 실리콘·아연·탄소 사이의 접촉을 바꿔 변형을 나누려는 설계다. 실제 논문 사진을 다시 그린 도판이 아니고 원자 배치의 비율도 아니다. 원문은 약 2.5 μm 실리콘 계열 입자와 약 5 nm 탄소 피복을 보고한다. 경계에는 1–2 nm 규모의 공간도 제시한다. 아연은 전도성 및 리튬과의 합금화, 탄소는 전자 통로와 표면 보호, 공간은 팽창 여지를 각각 맡는다는 해석이다. 그렇다고 ‘빈틈이 있으면 절대로 깨지지 않는다’는 법칙이 증명된 것은 아니다.[1]
#어떻게 만들고, 무엇을 비교했나
연구진은 실리콘·아연·비정질 탄소가 결합된 MSi–Zn–C를 만들고, 아연이 빠진 MSi–C 등과 대조했다. 음극만 떼어 리튬 금속과 시험하는 반쪽 전지(half-cell)는 재료 자체의 가능성을 살피기 좋다. 하지만 실제 배터리에서는 양극이 리튬의 공급원이다. 따라서 반쪽 전지의 큰 mAh/g를 완전 전지의 에너지 밀도로 바로 환산할 수 없다. 논문은 LFP 또는 NCM811 양극과 조합한 완전 전지(full cell)도 별도로 제작해 이 경계를 일부 넘었다.[1]
MSi–Zn–C의 반쪽 전지 초기 가역 용량은 2,668.0 mAh/g, 첫 주기 쿨롱 효율은 85.7%로 보고됐다. 중요한 분모는 순수 실리콘 질량이 아니라 Si 약 69.97%, Zn 4.89%, C 25.44%가 들어 있는 복합 물질 질량이다. 첫 주기 효율 85.7%는 충전 때 넣은 전하 중 첫 방전에서 되찾은 비율이며, 14.3%가 전부 같은 한 원인으로 ‘사라졌다’는 뜻이 아니다. 계면막 형성 등을 포함한 초기 비가역 반응이 섞인다. 전지 설계에서 이 손실은 양극의 제한된 리튬 재고와 맞물려 중요해진다.[1]
고분자 전해질은 PVDF-HFP 기반으로, 리튬염이 모인 영역과 고분자 골격을 이용한다. 논문은 상온 이온 전도도 5.8×10⁻⁴ S/cm를 보고한다. 숫자만 보면 작거나 커 보일 수 있지만, 전도도는 어떤 두께의 막을 몇 도에서 썼는지와 함께 전지 저항으로 연결해야 한다. 그 막의 두께는 약 30–50 μm다. 전해질에 남은 용매 약 12%는 유연성과 전도에 영향을 줄 수 있으므로, 건조한 무기 고체 전해질의 물성과 같은 전제에서 비교하지 않는다.[1]
#L2 — 숫자를 읽는 데 필요한 수식 세 개
수식이 부담스럽다면 첫 식은 ‘길이/넓이’를, 둘째는 ‘남은 양/처음 양’을, 셋째는 ‘에너지/무게’를 묻는다고 생각하자. 각각은 논문이 발견한 새로운 물리 법칙이 아니라 결과의 의미와 경계를 읽는 측정·회계 식이다.
전해질이 얇아지면 왜 같은 재료라도 저항이 달라질까? 기호·연산·계산 과정 펼치기
논문 Methods의 식 (3), SPE ionic conductivity에서 사용한 정의다.[1] 여기서 σ는 이온 전도도(S/cm), L은 막 두께(cm), R은 측정된 저항(Ω), A는 전극과 맞닿은 유효 면적(cm²)이다. 1 Ω = 1 V/A이고 S는 Ω의 역수이므로 오른쪽 단위는 S/cm가 된다. 이 식은 두 평판 사이의 균일한 막에서 전류가 면에 수직으로 흐른다는 근사에 기대며, 실제 복합 전극의 구불구불한 모든 이온 경로를 한 숫자로 그대로 묘사하지 않는다.
가상 예: 같은 전해질·같은 면적에서 두께를 50 μm에서 25 μm로 줄이면 식의 막 저항은 절반이 된다. 이는 논문 셀의 실제 저항을 재계산한 값이 아니다. 두께를 줄이면 기계적 안정성·단락 위험·제조 허용오차가 달라지므로 얇게 만드는 것만으로 완성 셀 성능이 무조건 좋아지지는 않는다. 기존 전해질 연구도 이 식으로 전도도·두께를 비교했다. 이번 연구의 차별점은 이 법칙을 새로 푼 것이 아니라, 변형하는 실리콘 음극과 접촉을 유지할 수 있는 막 및 계면 조합을 시험했다는 데 있다.
‘1,000회 뒤 80%’는 무엇의 80%인가? 기호·연산·계산 과정 펼치기
Qₙ은 N번째 주기의 방전 용량, Q_reference는 논문이 기준으로 잡은 초기 방전 용량이다. 둘 다 같은 전지·같은 질량 기준의 mAh 또는 mAh/g라 비율은 무차원이다. 이 식은 Figure 3의 capacity retention 축을 읽기 위한 표준 정의이지 새로운 배터리 이론이 아니다. 논문의 정확한 기준 주기와 전류 조건은 해당 곡선·Methods를 함께 봐야 한다.[1]
가상 예: 같은 조건에서 시작 용량이 150 mAh/g이고 뒤에 120 mAh/g이면 120/150=80%다. 여기의 150과 120은 계산 이해용 숫자이며 특정 논문 셀의 추적값이 아니다. 유지율만으로 총 에너지, 충전 속도, 자가 방전, 안전성을 알 수 없다. 같은 80%라도 1 mg/cm² 얇은 양극과 13.5 mg/cm² 두꺼운 양극은 실제 전지 설계 난도가 다르다.
#세 번째 그림 읽기: 비에너지의 분모를 먼저 보자
논문은 NCM811 조합에서 337.04 Wh/kg을 제시한다. 하지만 Figure 3의 설명은 이것이 predicted specific energy, current collectors excluded라고 말한다. 보충표 S3를 보면 분모에는 양극 활물질 9 mg, 양극의 PVDF·Super P 2.25 mg, 음극 복합 재료 1 mg, 고분자 전해질 5 mg을 넣는다. 합계 17.25 mg이다. 금속 집전체 7.80 mg과 포장·탭·전자회로·팩 구조물은 넣지 않는다. 그러므로 ‘활물질만의 값’도 아니고 ‘완성 셀의 값’도 아니다. 왼쪽의 ‘포함’과 오른쪽의 ‘제외’를 보면 같은 Wh/kg 단위여도 제품 사양과 비교하면 안 되는 이유가 보인다.[1]
337 Wh/kg은 무엇으로 나눈 값일까? 기호·연산·계산 과정 펼치기
이는 논문의 Figure 3과 보충표 S3의 계산 경계를 독자용으로 풀어 쓴 회계식이다. 원문 식 (5)을 그대로 복제한 새 실험식이 아니다. Q_areal은 면적당 방전 용량(mAh/cm²), V_average는 계산에 쓴 평균 전압(V), 아래 m은 같은 면적에 놓인 양극 복합체·음극 복합체·SPE의 면적당 질량(mg/cm²)이다. mAh×V는 mWh이고, mWh/mg에 1,000을 곱하면 Wh/kg이다. 양극 질량에는 PVDF와 Super P가 포함된다. 전류·온도·종료 전압이 바뀌면 측정 용량과 평균 전압도 바뀔 수 있다.[1]
보충표 내부 검산: S3의 9 mg/cm² 행은 방전 용량 1.58 mAh/cm², 전압 3.68 V, 집전체 제외 질량 17.25 mg/cm²다. 둘을 곱하면 5.8144 mWh/cm², 이를 질량으로 나누면 약 337.1 Wh/kg로 발표값 337.04에 가깝다. 그런데 같은 행의 Energy 칸에는 5.184 mWh라고 인쇄돼 있다. 그 값을 그대로 쓰면 약 300.5 Wh/kg다. 앞의 용량·전압과 발표된 비에너지가 서로 일치하고 Energy 칸만 맞지 않아 표기 오류 가능성이 높다는 독립 계산상 추론이다. 출판사의 정정 공지가 확인된 것은 아니므로 어느 숫자가 공식 정정됐다고 단정하지 않는다.[2]
집전체·파우치·안전부품을 분모에 추가하면 같은 에너지를 더 큰 질량으로 나누므로 값은 내려간다. 가상 예: 제한된 재료 기준으로 에너지 3 Wh, 질량 0.01 kg이면 300 Wh/kg다. 여기에 포장과 금속 0.005 kg을 추가하면 3/0.015=200 Wh/kg다. 가상 숫자이며 이 논문 셀의 실제 제품 환산치가 아니다. 연구가 해결한 부분은 제한된 재료 경계에서 높은 비에너지 가능성을 보인 것이지, 상용 팩 337 Wh/kg를 제조했다는 뜻이 아니다.
#실제 결과표를 읽을 때 짝지어야 하는 조건
얇은 LFP 양극(1 mg/cm²) 조건에서는 0.14 A/g에서 처음 약 149.7 mAh/g, 1,000회 뒤 80%의 용량 유지율을 제시한다. 더 높은 0.56 A/g의 시험은 2,000회 뒤 71%를 보고한다. 서로 전류가 다른 두 시험을 ‘같은 셀을 1,000회 더 돌리니 71%’라고 연결해서는 안 된다. 둘 다 높은 적재량의 상용 전지 조건을 뜻하지도 않는다.[1]
두꺼운 LFP 양극(13.5 mg/cm²)은 면적당 2 mAh보다 큰 설계로 시험했다. 이때 0.07 A/g의 초기 용량은 약 147.7 mAh/g이고, 100회 뒤 56%가 남았다. 음극·양극 용량 비 N/P=1.02도 보고된다. 얇은 전극의 1,000회 결과가 두꺼운 전극에서 재현되지 않았다는 점을 숨기지 않아야 실제 병목이 보인다. 논문의 다른 2.8 mg/cm² LFP 결과도 500회 뒤 79% 또는 70%로, 전류에 따라 달라진다.[1]
NCM811 양극은 니켈이 많은 다른 계열이다. 1 mg/cm²에서 0.24 A/g의 초기 용량 약 160 mAh/g, 800회 뒤 80%를 보고한다. 9 mg/cm²·N/P 1.28의 두꺼운 조건은 0.02 A/g에서 약 176 mAh/g, 60회 뒤 77%였다. 337.04 Wh/kg라는 계산값과 800회의 수명을 하나의 ‘두꺼운 NCM811 완성 배터리’에 동시에 붙이면 데이터가 만들어낸 비교 조건을 지워 버리는 셈이다.[1]
논문은 단층 파우치셀도 조립했다. 파우치 형태라는 사실은 코인셀 밖에서도 작동했다는 가치가 있지만, 대형 다층 자동차 셀의 품질 관리와 동일하지 않다. 보고된 파우치 결과는 낮은 전류 조건에서 약 100회 뒤 87%의 용량을 유지했다. 고분자 전해질과 패키징을 늘리고 장기간 다양한 온도에서 돌렸을 때 같은 수치가 나오는지 별도 검증이 필요하다. ‘외부 압력 없이 사이클했다’는 설명과, 초기 두께 변화 측정을 위해 5 kg 하중을 주는 측정 지그를 쓴 실험은 다른 조건이다. 같은 압력 조건이라고 섞지 않는다.[1]
#L3 — 연구자가 보는 기전: 전류의 길, 응력의 길, 계면의 길
왜 아연을 더했을까? 먼저 전자가 통하는 전자 전도도를 본다. 원문 보충 그림의 비교에서 MSi의 전도도는 약 1.02×10⁻⁴ S/cm, MSi–Zn은 3.18×10⁻³ S/cm, MSi–Zn–C는 1.56×10⁻² S/cm다. 단계마다 전자 통로가 좋아진다는 근거다. 다만 이 숫자만으로 전지 전체의 고속 충전 성능이 결정되지는 않는다. 이온은 전해질과 입자 내부를 따로 지나며, 전극이 두꺼워지면 경로·접촉·열이 또 달라진다.[2]
둘째는 응력이다. 논문은 초기 리튬 삽입 후 음극 팽창을 MSi–Zn–C 약 44%, 비교 MSi–C 약 115%로 보고한다. 원문 Figure 7의 투과전자현미경 관찰은 입자 하나의 투영 면적 변화도 추적한다. 리튬 삽입 후 면적이 17.1% 변했다는 값을 입자 부피 팽창 17.1%로 바꿔 쓰면 기하학적 차원을 틀린다. 둘은 측정 대상이 다르다. 전극 전체의 두께 변화도 바인더·기공·압력의 영향을 받으므로 입자 한 개의 수치와 일대일로 대응하지 않는다.[1]
셋째는 SEI와 계면 강성이다. 논문은 LiF·Li₂O 성분이 많은 안쪽 층과 유기성·고분자성 바깥층이라는 해석을 제시한다. 원자힘 현미경 기반 DMT 탄성률은 연구 조건에서 약 1,642.6 MPa, 액체 전해질 비교는 약 685.2 MPa다. 큰 탄성률 숫자가 ‘언제나 더 유연하다’는 뜻은 아니다. 이 측정은 특정 위치와 측정 모형의 국소적 강성 지표다. 연구진의 주장은 계면 조성과 기계적 지지가 함께 작용해 반복 반응 중 접촉을 유지한다는 것이지, 이 값 하나로 모든 방향의 피로·수명·안전성이 입증됐다는 뜻이 아니다.[1]
이 기전을 보강하기 위해 연구진은 DFT(밀도범함수 계산)와 기계·확산 연성 시뮬레이션도 썼다. 원문에서는 Si(100) 면의 표면 결합 에너지가 모델에 따라 −7.15 eV와 −4.30 eV 등으로 계산된다. 음수의 크기를 비교하면 −4.30 eV는 −7.15 eV보다 절댓값이 작아 약한 결합이라는 해석과 맞는다. ‘−4.30이 −7.15보다 숫자로 더 작다’고 말하면 오히려 부호를 잘못 읽는다. 그러나 이상화한 원자 표면 모델의 결합 에너지는 실제 복합 입자의 모든 계면에서 측정한 접착 에너지가 아니다.[1]
기계 시뮬레이션에도 모델과 실제의 간극이 있다. Methods의 예시는 약 2.5 μm 중심 입자를 두고 탄소층을 0.1 μm로 모델링하지만, 실제로 보고된 피복은 약 5 nm다. 계산상 껍질은 실제보다 훨씬 두껍고 접촉·리튬 유입 조건도 단순화했다. 저자들도 이 해석을 예비적·이상화된 모델로 제시한다. 따라서 계산은 ‘이런 메커니즘이 가능하다’는 지지 자료이지, 실제 셀 응력을 점 하나까지 예측한 디지털 복제물이 아니다.[1]
선행 접근과 비교하면 이번 변화는 실리콘의 이론 용량을 새로 발견한 것도, 전해질 전도 방정식을 푼 것도 아니다. 강한 탄소–실리콘 결합으로 입자를 붙잡거나, 입자를 극단적으로 작게 만들거나, 단단한 무기 전해질에 높은 압력을 가하는 접근과 달리, 약하게 연결된 탄소 계면·아연의 전도 및 완충·변형을 따라가는 고분자 전해질을 함께 시험했다. ‘좋은 분말’의 성능에서 ‘움직이는 두 물질의 접촉’으로 설계 질문을 옮긴 점이 핵심이다. 각 기여의 독립적 크기를 정확히 나누려면 아연만 제거, 탄소만 제거, 전해질만 바꾸는 같은 조건의 체계적인 ablation을 더 넓은 적재량·온도·셀 형식에서 반복해야 한다.[1]
#아직 답하지 못한 질문들
첫째, 실제 전극 두께의 장기 수명이다. 얇은 전극에서 오래간 숫자와 두꺼운 전극에서 짧은 숫자의 차이가 이미 보인다. 양극 적재량, 면적당 용량, 전류, N/P를 공정하게 맞춘 실험에서 왜 열화가 빨라지는지 분해해야 한다. 음극에 남은 빈틈이 수백 회 뒤에도 유지되는지, 아연이 균일하게 분포하는지, 계면 저항이 얼마나 커지는지도 중요하다.
둘째, 에너지의 회계 경계다. 다음 결과에서는 집전체와 탭·포장을 포함한 실측 셀 Wh/kg, 더 나아가 모듈·팩 Wh/kg를 별도로 보여 줘야 한다. ‘재료 기준 추정 337 Wh/kg’도 연구 비교에는 유용하지만, 전기차 주행거리와 직접 연결하려면 빠진 질량과 전압 손실을 넣어야 한다. 같은 양극, 같은 온도, 같은 종료 전압의 상용 기준 셀과 나란히 비교해야 공정하다.
셋째, 안전과 제조다. 26°C에서 작동했다는 것과 고온 보관·급속 충전·과충전·압착·충돌 시험을 통과했다는 것은 다르다. 잔류 용매, 고분자막의 균일한 대면적 생산, 두꺼운 실리콘 전극의 균열, 파우치 봉지의 장기 신뢰성을 확인해야 한다. 논문은 유망한 실험실 설계를 보여 주지만, 양산 원가나 자동차 팩 안전 인증까지 해결했다고 말하지 않는다.[1]
결론: 실리콘의 높은 저장 가능성을 실제 전지에서 쓰려면 ‘입자가 얼마를 담나’보다 ‘커졌다 작아져도 길이 붙어 있나’가 중요하다. 이 연구는 아연·탄소 음극과 고분자 전해질의 조합으로 그 길을 지킬 수 있다는 근거를 더했다. 동시에 얇은 전극의 1,000회, 두꺼운 전극의 100회, 일부 재료만 넣은 337 Wh/kg을 각각 다른 질문의 답으로 읽어야 한다.
#원문·그림 사용 범위
[1] Chuyang Li et al., “Stress-adaptive conductive network and ion-segregated polymeric-inorganic interphases enable durable room-temperature silicon-based solid-state batteries,” Nature Communications, 2026-09-28, DOI 10.1038/s41467-026-78184-7. 공개 Article in Press PDF의 Abstract·Introduction·Results·Methods·Figures 1–7 확인. [2] 같은 논문의 Supplementary Information. 전도도 비교 그림 및 Table S3의 용량·전압·질량·비에너지 항목 확인. 표 내부 곱셈 불일치의 해석은 본 블로그의 검산이며 공식 정정이 아니다.위 세 그림은 논문 도판을 캡처·변형한 이미지가 아니라, 확인한 내용을 바탕으로 독립 제작한 설명용 도식이다. 논문 원본 Figure는 출처 링크에서 볼 수 있다. 원 논문의 CC BY-NC-ND 4.0 조건과 블로그의 광고 노출 가능성을 고려해 원본 도판을 이 페이지에 재게시하지 않았다. 수치·축·전자현미경 이미지의 정확한 원본은 원 논문[1]과 보충자료[2]를 참고하기 바란다.
