#햇빛을 막는 것만으로 충분할까
전선은 햇빛뿐 아니라 전류가 흐를 때 자체적으로 생기는 열 때문에 뜨거워진다. 따라서 표면이 햇빛을 잘 반사하더라도 내부의 열이 밖으로 나오지 못하면 충분하지 않다. 이번 연구의 h-BN·PDMS 코팅은 반사와 적외선 방출에 더해 내부에서 표면으로 열을 전달하는 성질을 함께 다룬다.
h-BN은 육방정 질화붕소라는 입자 재료이고, PDMS는 실리콘계 고분자다. 이 글에서는 두 약어를 외우기보다 ‘입자와 고분자로 만든 코팅이 내부 열을 표면까지 전달하고, 표면은 햇빛을 반사하면서 적외선으로 열을 내보낸다’는 경로를 따라가면 된다. 복사냉각은 냉매를 펌프로 순환시키는 방식이 아니라 열복사를 이용해 열을 밖으로 보내는 방식이다.
먼저 증거를 구분하자. 야외에서 모사 케이블의 온도를 측정한 실험과, 기상조건을 넣어 허용전류를 추정한 모형은 별개다. 최대 18.3%는 리야드의 7월 조건을 넣은 모형에서 표준 절연 케이블과 비교한 증가율이다. 운영 중인 송전선에서 전류를 실제로 그만큼 늘려 검증한 기록이 아니다.

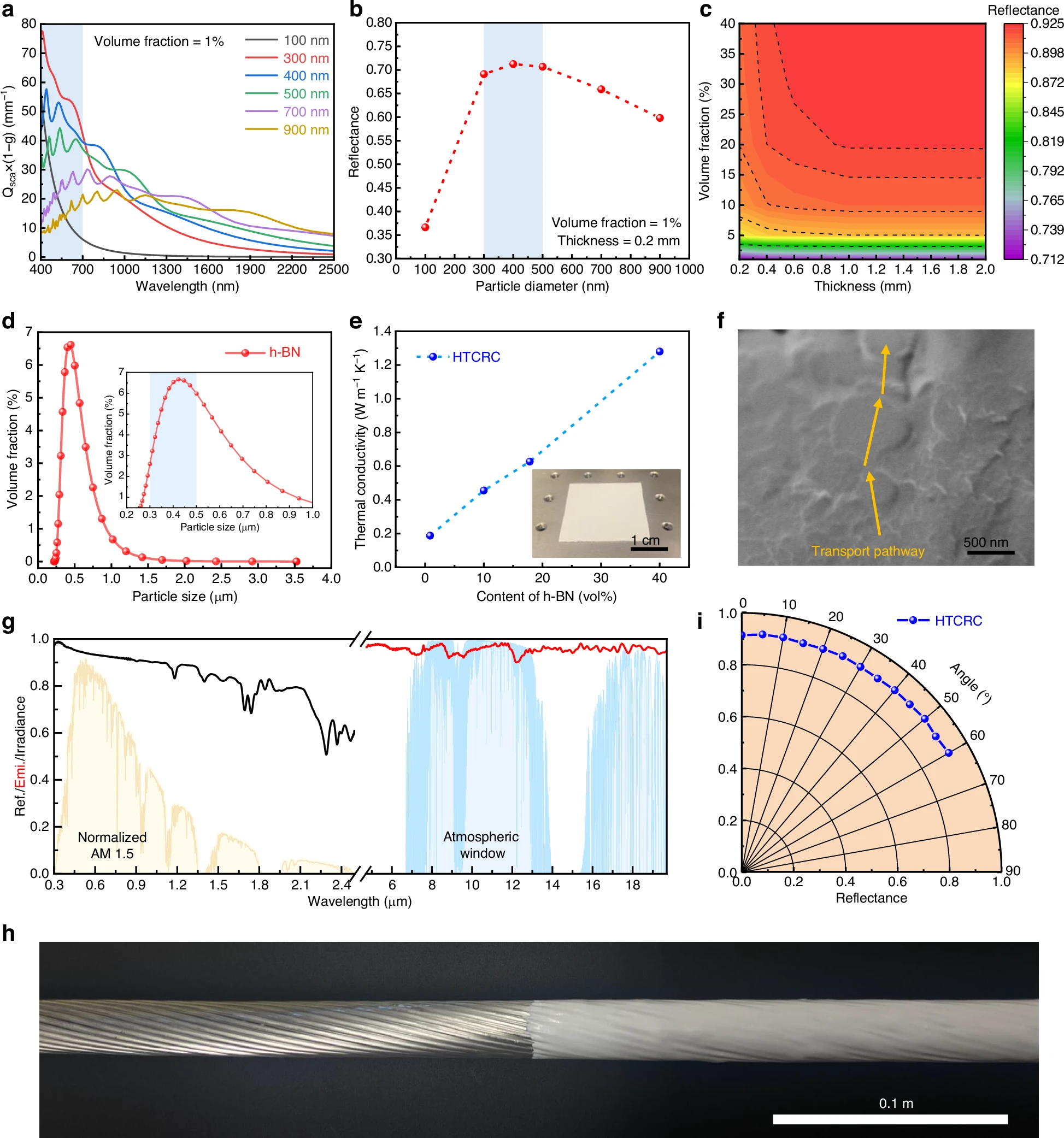

그림의 글자가 작다면 원본 크게 보기 · 새 탭 사진을 먼저 보려면 맨 아래 h 패널을 읽는다. 금속 표면과 흰 코팅 부분의 외형을 확인한 뒤 e의 열전도율 측정, g의 반사·방출 스펙트럼으로 넘어간다. 글자가 작으면 원본 크게 보기를 사용한다.
#실험과 계산을 세 단계로 읽기
먼저 전류를 흘리지 않은 상용 케이블 세 종류를 야외에 놓았다. 2025년 7월 3–5일 사우디아라비아 투왈에서 측정했으며, 한낮 태양복사 약 1,100W/m²일 때 코팅 케이블은 맨 알루미늄 케이블보다 약 5°C, 절연 케이블보다 약 15°C 낮았다. 이 실험은 햇빛과 표면의 열 방출 효과를 본다.
다음에는 내부 저항선으로 열을 내는 모사 케이블을 사용했다. 2025년 8월 2–8일의 온도 기록이 그림 4e다. 내부에서 발생하는 열을 포함하지만 실제 송전망의 운전 시험은 아니다. 그림 4g의 10년·20년 처짐도 그 기간을 기다려 측정한 결과가 아니라 현수선 모형으로 계산한 예측이다.
마지막으로 CIGRE 601 열수지 모형에 기상자료와 도체 조건을 넣어 허용전류를 계산했다. 대표 고온 도시 13곳의 연평균 주간 증가율은 6–10%로 보고된다. 최대 18.3%라는 값에는 리야드·7월·절연 케이블 대비라는 비교 조건을 함께 붙여야 한다. 최고 기록을 모든 도시·계절의 평균처럼 쓰면 안 된다.
모형은 ACSR 450 AlFe 8 도체의 단면 온도를 균일하게 근사한다. Note S21의 입력은 Visual Crossing에서 가져온 온도·일사·풍속·풍향이다. 날씨를 시간별로 바꾸어도 각 시점의 열수지는 정상상태를 가정하므로, 급격한 변화에 따른 과도 응답을 별도로 검증한 것으로 읽지 않는다.
#반사 때문인지, 열 방출 때문인지 어떻게 나눠 보았나
흰 표면이 더 시원하다는 관찰만으로는 원인이 햇빛 반사인지 적외선 방출인지 알기 어렵다. 보충 Note S15의 대조실험은 검은 절연 시편, 맨 알루미늄 시편, 코팅 시편을 같은 야외 조건과 가열 부하에서 비교한다. 알루미늄은 햇빛을 상대적으로 적게 흡수하지만 적외선 방출도 약한 대조군이다. 코팅 시편과의 차이를 보면 반사만으로 설명되지 않는 냉각 기여를 살펴볼 수 있다.
실험은 단열 상자와 얇은 폴리에틸렌 방풍막으로 주변의 전도·대류 영향을 줄였다. 이는 복사 효과를 구별하기 위한 장치이지, 바람에 노출된 실제 송전선의 모든 조건을 그대로 재현한 장치는 아니다. 저자들은 햇빛이 없는 밤에도 알루미늄보다 코팅 시편이 낮은 온도를 보였다는 결과를 적외선 열 방출의 기여와 연결한다. 밤에는 햇빛 반사의 기여를 거의 제외할 수 있기 때문이다.
#무엇보다 낮았는지까지 읽기
Note S16의 별도 시험에서는 전기 가열을 하지 않은 코팅 시편이 한낮에 주변 공기보다 최대 약 6°C 낮았다. 비교 대상이 다른 케이블이 아니라 주변 공기라는 점이 중요하다. 같은 절의 약 84W/m²는 광학 특성과 환경조건으로 계산한 순 복사 냉각 동력 밀도이며, 직접 측정한 송전 전력이나 허용전류가 아니다.
이 두 숫자는 내부 발열이 있는 모사 케이블 시험, 전류가 없는 상용 케이블의 온도 비교, 도시별 허용전류 예측과 서로 다른 증거다. ‘주변보다 6°C 낮았으니 운전선도 언제나 주변보다 차갑다’는 결론은 나오지 않는다.
확인 질문: 밤의 비교가 유용한 이유는 무엇일까? 햇빛이 사라져도 온도 차이가 남는지 확인하면 ‘반사가 전부인가’라는 설명을 시험할 수 있다. 다만 실제 운전선의 냉각량을 정하려면 바람·전류·설치조건을 다시 맞춰야 한다.
#코팅은 열이 지나갈 길을 어떻게 바꾸나
원문은 전도·대류·복사를 열저항으로 표현한다. 전도는 도체 내부의 열이 코팅을 통과하는 과정이고, 표면에서는 공기로 전달되는 대류와 복사가 함께 작용한다. 전기저항 비유로 읽을 수 있지만 물리량과 단위는 열의 흐름에 맞춰야 한다.
원문 Eq. (1): 내부에서 표면까지, 표면에서 바깥으로 식이 길면 좌우로 이동해 읽으세요. 키보드는 수식에 초점을 둔 뒤 방향키를 사용합니다. 기호·연산·계산 과정 펼치기
R_tot는 전체 열저항, R_cond는 전도 열저항, R_conv와 R_rad는 각각 대류와 복사 열저항이다. 같은 경계와 길이에 대해 정의한 열저항끼리 계산해야 한다. 전체 물체의 열저항이면 단위는 K/W이며 길이당 정규화를 사용하면 그 정의도 함께 맞춰야 한다. 보충 Note S1은 케이블 길이 L과 표면적 A를 둔다. 기사에서는 전체 길이에 대한 열저항을 K/W로 읽고, 대류·복사 저항을 각각 1/(hA), 1/(hᵣA)로 설명한다. h와 hᵣ의 단위는 W/(m²·K)다. 보충자료 렌더에서 두 표면 저항의 전개식은 길이 L이 빠져 있고 복사 저항 줄에도 R_conv 표기가 반복된다. 여기서는 이를 조용히 고친 원문 식처럼 제시하지 않고, A와 길이 기준을 명시한 정의까지만 사용한다. 해당 전개식은 수치 재현의 근거로 쓰지 않았다.
안쪽의 두 역수를 더한 뒤 다시 역수를 취하는 이유는 표면의 열이 대류와 복사라는 두 길로 나갈 수 있기 때문이다. 반면 코팅을 통과하는 과정은 앞에 더해진다. 이 식은 원문에 인쇄된 모형이지 이번 글에서 새로 만든 측정 법칙이 아니다.
두께를 늘리면 표면적이 커지는 이점과 열이 지나가는 길이 길어지는 불리함이 함께 생긴다. 따라서 “두꺼울수록 더 시원하다”는 결론은 나오지 않는다. 실제 최적점은 도체 크기·열전도율·바람 등 조건을 확인해야 한다.
#온도 감소가 허용전류 계산으로 이어지는 과정
보충 Note S20은 길이당 줄열을 교류 실효전류의 제곱과 온도 보정한 AC 저항의 곱으로 둔다. 이를 열수지에 넣고 전류에 대해 정리하면 아래 제곱근 식이 나온다. 새 방정식이 아니라 같은 정상상태 모형의 정리다. 보충 Note S20은 전류 때문에 생긴 줄열 Pⱼ와 태양열 Pₛ를, 대류 P𝚌와 복사 Pᵣ로 내보낸다고 둔다. 여기서는 모두 케이블 길이 1m당 전력(W/m)이다. 총 열저항(K/W)과 연결할 때에는 길이 기준을 먼저 맞춘다.
보충 Note S20: 들어온 열과 나간 열 식이 길면 좌우로 이동해 읽으세요. 키보드는 수식에 초점을 둔 뒤 방향키를 사용합니다. 기호·연산·계산 과정 펼치기
기호 P의 첨자는 j=줄열, s=태양열, c=대류, r=복사다. 도체 온도·전류·기상조건을 고정한 정상상태 모형이다. 온도가 변하는 동안 저장되는 열까지 이 식 하나로 설명하지 않는다.
햇빛을 더 반사하면 Pₛ가 줄고, 같은 온도에서 복사를 더 잘 내보내면 Pᵣ가 커질 수 있다. P𝚌와 Pᵣ는 온도·풍속·표면 상태에 따라 달라지므로 반사율만으로 전류 증가율을 정하지 않는다.
보충 Note S20: 온도 한계에서 계산한 허용전류 식이 길면 좌우로 이동해 읽으세요. 키보드는 수식에 초점을 둔 뒤 방향키를 사용합니다. 기호·연산·계산 과정 펼치기
I_max는 교류 전류의 실효값(A), R_AC,20은 20°C에서의 길이당 교류저항(Ω/m), α는 저항의 온도계수(K⁻¹), Tₛ는 선택한 도체 온도 한계(°C)다. 20은 기준 온도 20°C를 뜻하므로 α(Tₛ−20)는 무차원이다.
분자의 P𝚌+Pᵣ−Pₛ는 냉각 능력에서 태양열 유입을 제외한 여유다. 분모는 해당 온도에서의 길이당 저항이며 양수여야 한다. W/m를 Ω/m로 나누면 A²이고 제곱근을 취하면 A다. 분자가 음수면 이 조건에서 허용전류를 실수로 계산할 수 없다. 햇빛만으로도 선택한 온도 한계를 넘는 조건일 수 있으므로, 계산값을 0으로 바꾸어 안전한 운전 조건이라고 선언해서는 안 된다.
가상 예제로 열적 여유가 100W/m, 저항이 0.0001Ω/m라면 1,000A다. 같은 저항에서 여유가 121W/m로 늘면 1,100A다. 논문 실험값이 아니라 열적 여유와 전류 증가율이 제곱근 관계임을 보여주는 예시다.
이번 연구는 코팅의 반사·방출·열전달 특성을 기존 열수지 모형의 입력에 연결했다. 실제 운전 정격으로 채택하려면 장기 부착성·절연·코로나·기계적 조건과 운전 규정을 더 확인해야 한다.
#강도와 수명을 읽을 때의 조건
여기까지 읽었다면 “코팅으로 열적 여유가 21% 늘면 전류도 21% 늘까?”를 확인해 보자. 위 가상 예제에서는 저항과 온도 한계를 그대로 두었으므로 전류는 10% 늘었다. 실제 논문의 증가율을 구할 때에는 도시·기상·비교 케이블까지 맞춰야 한다. 또 이 계산을 했다는 사실만으로 운영선의 정격 변경이 승인되는 것은 아니다.
본문의 인장강도는 코팅 자체 약 2.5MPa, 비교 XLPE 약 21MPa다. 얇은 나일론 층으로 보강한 코팅은 약 45MPa를 보였다. 따라서 ‘코팅은 기존 절연재보다 강하다’고 일반화하지 않고 보강 여부를 밝혀야 한다. 240시간 가속 자외선 시험과 1,000회 사포 마모 시험도 실제 장기 운전 수명과 별도로 읽는다.
Note S22의 약10달러/m²는 원료와 배합으로 추정한 재료비다. 설치·시공·유지보수까지 포함한 전체 비용이나 회수기간이 아니다. 건물용 냉각 제품과는 적용 대상과 산정 범위도 달라 가격 숫자만으로 경제성을 확정할 수 없다.
#야외 실험은 무엇을 가열했나
처짐 예측에는 열 해석 밖의 가정도 필요하다. 보충 Note S19는 바람 하중이나 착빙이 크지 않고 전선의 무게가 주로 작용하는 현수선 모형을 사용한다. 온도가 낮아지면 열팽창과 장력이 달라지고, 긴 시간에 걸친 영구 늘어남인 크리프도 길이 변화에 더해진다. 따라서 냉각된 온도 하나만으로 실제 경간의 처짐을 확정할 수 없다. 지지점 간 거리, 전선 무게·단면적, 장력과 재료별 크리프 자료가 함께 필요하다. 저자들도 실제 전선의 실물 규모 처짐 감소 시험 대신 모형을 사용했다고 명시한다. [보충 Note S19, PDF 32–33쪽; 32쪽 수식 화면 확인]
Methods는 모사 케이블 내부의 니켈–크롬 저항선에 케이블당 총 30 W의 가열 부하를 주었다고 설명한다. 이는 실제 전선의 줄열을 모사한 장치다. 야외 기상 아래의 열적 반응을 시험했다는 의미는 있지만, 운영 송전망에서 전력을 전달하면서 증대된 정격을 검증한 것과는 다르다.
또 가속 자외선 시험이 있다는 사실을 수년 야외 수명 보장으로 바꾸어 말하지 않는다. 재료 특성, 실험 온도, 모형의 허용전류, 운영선 신뢰성은 서로 이어서 검증할 단계다.
원문과 이번 검토 범위
Xu, K., Cao, P.-F., El-Demellawi, J. K., Qasem, H. & Gan, Q., Photonic thermal management of overhead cables via high-thermal-conductivity radiative cooling, Light: Science & Applications 15, 385 (2026). 기존 초안의 제목·첫 저자 표기는 수정했다.
2026년 10월 20일 실제 브라우저에서 초록, 열저항 모형 구간, Discussion, Materials and methods와 권리 조항을 읽었다. 2026년 10월 21일 Results 전체의 텍스트와 그림 1–5 캡션을 추가로 대조했다. 보충자료 Note S1·S2·S17·S19–S22의 텍스트와 렌더된 4·34·35쪽의 수식을 추가로 읽었다. 나머지 수식·도판·원자료 검수는 남아 있다. 원문은 KAUST의 특허 공개 절차가 진행 중임을 이해관계에 명시한다. 그림 2는 원본 픽셀·CC BY 4.0 및 개별 크레딧을 확인해 로컬 미디어 목록에 등록하고 삽입했다. 나머지 도판, Sheets 권리 기록의 실제 재조회와 프로덕션 화면 검수는 별도 미완료다. 390px 사설 미리보기에서는 기존 세 수식과 접기 동작을 확인했지만, 이번 수정본의 전체 독자·화면 검수는 아직 하지 않았다. 발행 준비 완료본이 아니다.
