공기 중 CO₂를 배터리처럼 뽑아냈다

Ni(OH)₂ 대칭 셀이 pH 차이로 공기 중 CO₂를 포집·방출하는 원리부터 0.17 V, 0.83 MWh/tCO₂, 5,000시간과 48시간의 증거 경계까지 수식으로 설명한다.

처음 읽는 분 처음 읽는다면: 배터리가 CO₂를 빨아들인다는 말부터 그림으로 보기

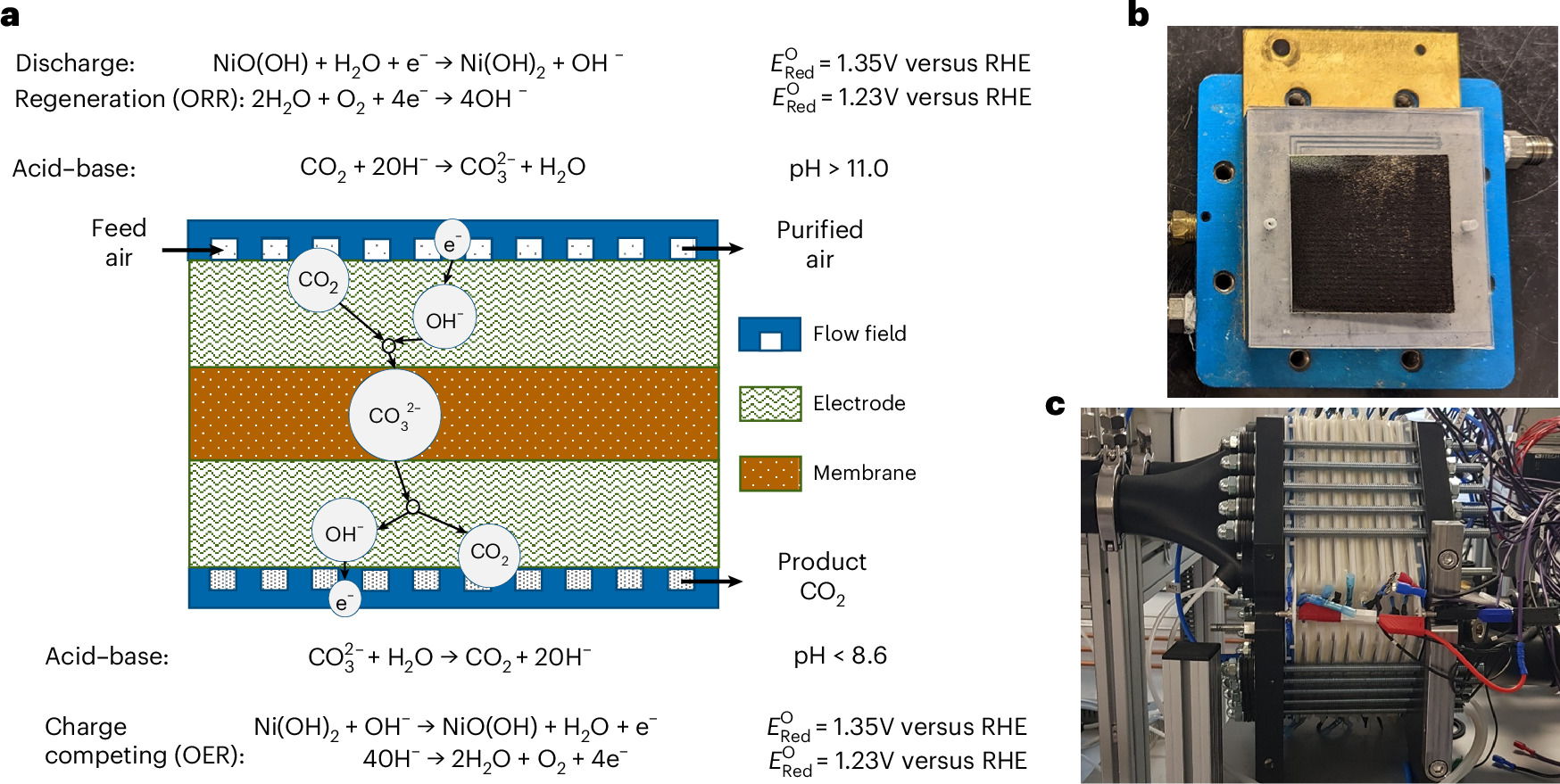

Ni(OH)2 전기화학 직접공기포집 논문 Figure 1. 왼쪽은 포집과 방출 반응 및 막 구조, 오른쪽은 25 제곱센티미터 셀과 9개 셀 파일럿 스택의 실제 사진이다.
원문 Figure 1 Sheth 외 · Nature Energy · 2026-09-22 · 출처 · 원권리자 저작권 · 비평·해설 목적 도판 인용

이 장치는 CO₂를 전기 에너지로 바꾸는 배터리가 아니다. 충전지 전극처럼 산화·환원을 반복하는

수산화니켈 전극을 이용해 물의 산성도인 pH를 올렸다 내리고, 그 변화로 공기 속 CO₂를 한쪽에서 잡아 다른 쪽에서 농축해 내보내는 장치다. 공기청정기가 먼지를 거르는 모습보다, 두 방 사이에서 물건을 받아 옮기는 왕복 셔틀에 가깝다.

  • DAC(direct air capture): 굴뚝이 아니라 주변 공기에서 CO₂를 직접 분리하는 기술
  • pH: 용액이 얼마나 산성·염기성인지 나타내는 로그 눈금. 숫자가 1 차이나면 수소이온 활동도는 10배 차이 난다
  • 전극: 전자를 주고받으며 화학 반응이 일어나는 부분
  • 막(membrane): 필요한 이온은 통과시키되 두 유로가 마구 섞이지 않도록 돕는 층
  • 스택(stack): 한 셀만 쓰지 않고 여러 셀을 묶어 처리 면적을 키운 장치

원문 Figure 1을 먼저 읽는 법: (a)는 원리도다. 위쪽 유로로 들어온 공기에서는 CO₂가 탄산이온 형태로 바뀌어 잡히고, 막을 지나 반대쪽에서는 다시 기체 CO₂로 나온다. (b)는 25 cm² 실험 셀의 실제 사진, (c)는 300 cm² 셀 9개를 묶은 파일럿 스택의 실제 사진이다. 즉 논문은 개념도만 제시한 것이 아니라 작은 셀과 확대 장치를 모두 만들었다. 다만 (c)의 존재만으로 상용 공장이 완성됐다고 볼 수는 없다.

#1. 30초 결론: 전기로 pH를 바꿔 CO₂를 옮겼다

대기 직접 포집(direct air capture, DAC)은 공기 약 100만 분자 가운데 400개 안팎인 이산화탄소를 골라 잡는 기술이다. 2026년 9월 22일 Nature Energy에 발표된 연구는 수산화니켈 Ni(OH)2\mathrm{Ni(OH)_2}과 옥시수산화니켈 NiOOH\mathrm{NiOOH} 사이의 전기화학 반응으로 용액의 pH를 바꾸고, 한쪽에서 CO₂를 잡아 다른 쪽에서 정제된 기체로 놓아주는 대칭형 셀을 제시했다.[1]

핵심 성과는 하나의 최고 숫자가 아니다. 25 cm² 단일 셀은 5,000시간 운전했고, 300 cm² 셀 9개를 연결한 스택은 48시간 동안 포집과 정제 방출을 수행했다. 스택에서 셀에 들어간 전기는 CO₂ 1톤당 0.83 MWh, 포집 flux는 연간 전극 1 m²당 75 kgCO₂로 보고됐다. 그러나 5,000시간은 작은 셀의 결과이고 48시간은 큰 스택의 결과다. 또한 0.83 MWh/tCO₂는 송풍기와 최종 압축까지 포함한 전체 플랜트 에너지가 아니다.[1][2]

따라서 이 논문이 해결한 것은 “상용 DAC가 완성됐다”가 아니라, 열 재생 대신 배터리형 pH 순환으로 낮은 전기 에너지·장시간 단일 셀 운전·면적 확장을 한 구조 안에서 연결할 수 있음을 실험한 것이다. 다년간의 대형 스택 수명, 송풍·압축을 포함한 에너지, 니켈 부식과 실제 톤당 원가는 아직 남아 있다.

증거 상태: 동료심사를 거친 연구 논문. 공개일 2026-09-22, 글 기준일 2026-09-23. 대표 그림은 원문 Figure 1 전체를 변형하지 않고 인용했으며, 패널 해설은 이미지 밖에 별도로 작성했다. 연구진 가운데 Versogen·RepAir와 이해관계가 있는 저자가 있어 경제성 전망을 독립 실증과 구분한다.

[1]

#2. 왜 공기에서 CO₂를 잡는 일이 어려울까

중학생 수준의 농도 감각부터 시작하자. 400 ppm은 0.04%다. 공기 1,000,000개 분자 가운데 CO₂가 약 400개 있다는 뜻이다. 발전소 배기가스처럼 CO₂가 수% 이상인 흐름에서는 포집 대상이 훨씬 자주 흡착재에 부딪힌다. 대기에서는 같은 양을 얻으려면 더 많은 공기를 통과시켜야 하고, 그만큼 팬이나 송풍기의 압력 손실이 중요해진다.

붙잡는 것만으로도 끝나지 않는다. CO₂가 흡착재나 용액에 붙으면, 그 재료를 다시 쓰기 위해 CO₂를 떼어내야 한다. 이 과정을 재생(regeneration)이라 한다. 온도를 올리는 thermal swing, 압력을 바꾸는 pressure swing, 전압이나 전류로 화학 상태를 바꾸는 electrochemical swing이 대표적이다. 포집은 잘하지만 재생에 너무 많은 에너지가 들거나 재료가 빨리 망가지면 실제 설비가 되기 어렵다.

이번 연구가 겨냥한 질문은 세 가지다. 첫째, 400 ppm 공기와 정제된 CO₂ 사이의 큰 농도 차이를 pH만으로 만들 수 있는가. 둘째, 같은 전극을 수천 시간 반복 사용해도 되는가. 셋째, 작은 비커 실험을 넘어 여러 셀을 묶었을 때 공기 흐름과 전기 에너지가 유지되는가. 이 세 질문은 각각 열역학, 재료 내구성, 스택 공학에 해당한다.

#3. pH가 바뀌면 왜 CO₂의 모습도 달라질까

물에 들어온 CO₂는 한 형태로만 존재하지 않는다. 산성 쪽에서는 용해된 CO₂와 탄산이 상대적으로 많고, 염기성으로 갈수록 중탄산이온 HCO3\mathrm{HCO_3^-}과 탄산이온 CO32\mathrm{CO_3^{2-}}의 비중이 커진다. 높은 pH에서 CO₂가 이온 형태로 바뀌면 기체로 돌아가기 어려워져 용액에 포집된다. 반대로 pH를 낮추면 평형이 기체 CO₂ 쪽으로 이동한다.[2]

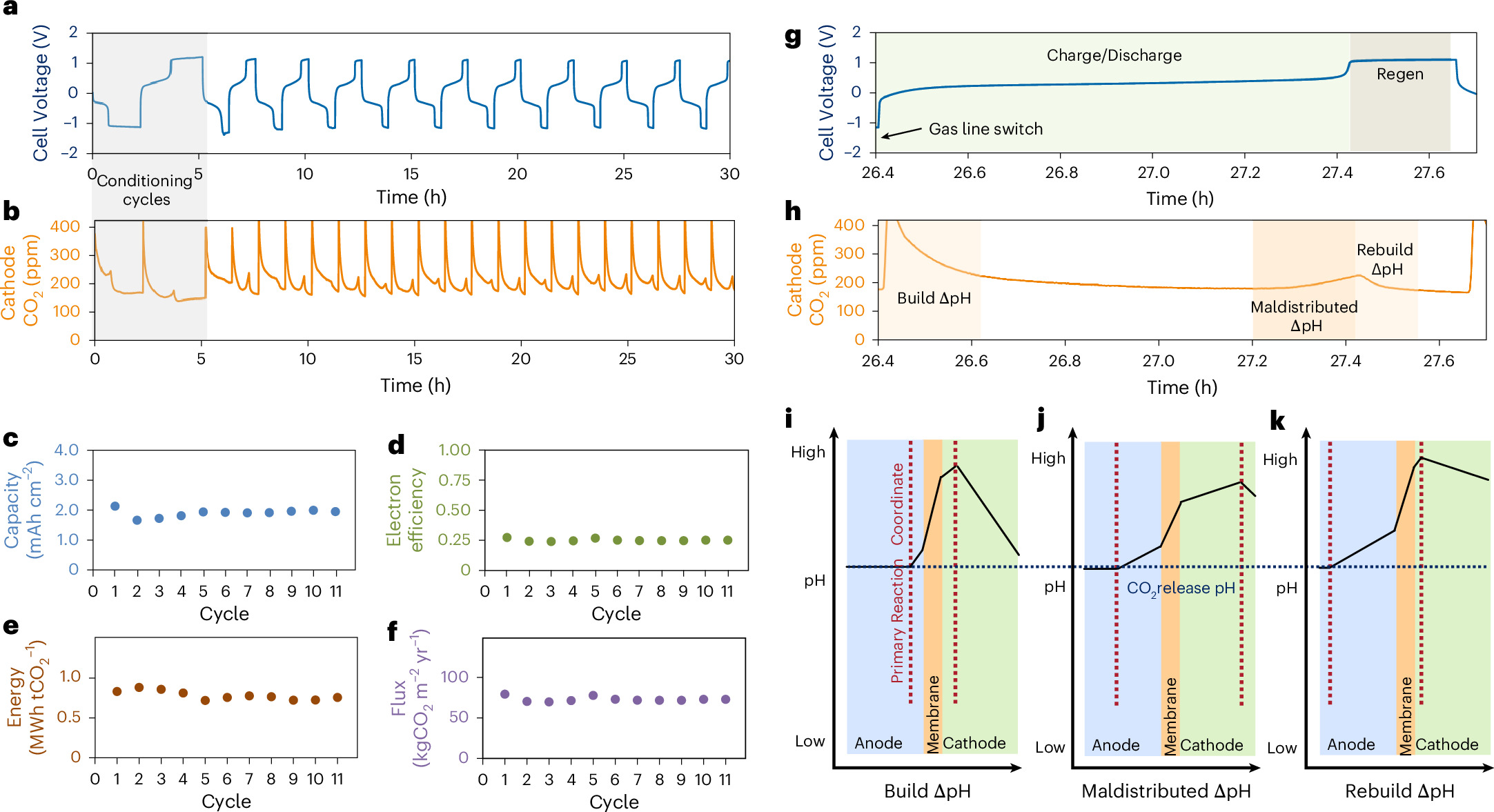

Ni(OH)2 DAC 논문 Figure 2. 25 제곱센티미터 셀의 전압과 출구 CO₂ 농도, 용량, 전자 효율, 에너지, 포집 속도와 한 주기의 pH 변화를 함께 보여준다.
원문 Figure 2 작은 셀에서 전압·CO₂ 농도·에너지·flux가 같은 사이클 동안 어떻게 움직이는지 보여 준다. 오른쪽은 pH 차이를 만들고 방출 뒤 다시 세우는 단계다. Sheth 외 · Nature Energy · 2026-09-22 · 출처 · 원권리자 저작권 · 비평·해설 목적 도판 인용 · 원본 전체 PNG를 변형하지 않고 사용했다.

원문 Figure 2가 답하는 질문은 “작은 셀에서 실제로 반복 포집이 되는가?”다. (a)는 전압이 시간에 따라 오르내리는 모습이고, 회색 구간은 초기 conditioning이다. (b)의 주황선은 포집 쪽 출구 CO₂ 농도다. 들어온 공기보다 낮아진 구간이 있어야 실제로 CO₂를 제거했다고 말할 수 있다. (c)는 사이클마다 전극이 얼마나 전하를 주고받았는지, (d)는 전자 가운데 CO₂ 이동에 기여한 비율이다. (e)는 포집·정제 방출에 든 질량당 전기 에너지, (f)는 면적당 포집 속도다. 오른쪽 (g)~(k)는 한 주기 안에서 pH 차이를 만들고, 방출 중 잠시 흐트러진 차이를 다시 세우는 과정을 설명한다. 따라서 전압 곡선 하나만 보고 성능을 판단하면 안 되고, CO₂ 농도·에너지·flux·electron efficiency를 같은 사이클에서 함께 봐야 한다.

보충자료는 30 °C, 1 bar에서 이 평형을 계산했다. 약 400 ppm 공기로부터 잡는 쪽은 pH 10.4 이상, 정제된 CO₂로 내보내는 쪽은 pH 7.6 이하가 필요하다고 추정한다. 두 조건 사이의 최소 차이는 ΔpH=2.8\Delta\mathrm{pH}=2.8이다. 공기에서 절반을 잡아 출구가 200 ppm이 되는 경우에는 약 3.0의 차이가 필요하다는 예도 제시한다. 이는 장치가 언제나 정확히 두 pH에서만 운전된다는 뜻이 아니라, 농도 차이가 요구하는 열역학적 하한을 계산한 것이다.[2]

pH 2.8 차이가 왜 최소 약 0.17 V로 이어질까? ΔE=2.303RTFΔpH0.17  V(1)\Delta E=\frac{2.303RT}{F}\Delta\mathrm{pH}\approx0.17\;\mathrm{V}\tag{1} 기호·연산·계산 과정 펼치기

RR은 기체상수 8.314  Jmol1K18.314\;\mathrm{J\,mol^{-1}\,K^{-1}}, TT는 절대온도, FF는 패러데이상수

96485  Cmol196485\;\mathrm{C\,mol^{-1}}

다. ΔpH\Delta\mathrm{pH}는 양쪽 용액의 pH 차이다. pH는 수소이온 활동도의 상용로그이므로 자연로그를 전압으로 바꿀 때 2.303이 붙는다. RT/FRT/F는 J/C, 즉 V 단위이므로 식의 차원도 전압이다.

예를 들어 303 K에서 한 pH 단위당 전압은 2.303RT/F0.060  V2.303RT/F\approx0.060\;\mathrm{V}다. 여기에 2.8을 곱하면 약 0.168 V, 반올림하면 0.17 V다. 이것은 손실이 전혀 없는 가역 과정의 하한이다. 실제 셀에는 반응 속도 때문에 생기는 활성화 과전압, 이온과 전자의 저항에 따른 오믹 손실, 기체·이온 수송 손실이 더해진다.

이 계산이 말하는 “해결”은 닫힌 형태의 새로운 방정식을 증명했다는 뜻이 아니다. 기존 평형과 Nernst 관계를 실제 DAC 농도 조건에 적용해 필요한 pH 차이와 최소 전압을 정하고, 뒤의 전극·막 설계가 그 차이를 만들도록 한 것이다. 온도, 압력, 포집률이 바뀌면 필요한 차이도 달라진다.

#4. 같은 니켈 전극이 어떻게 산과 염기 펌프가 될까

셀 양쪽에는 같은 종류의 Ni(OH)₂/NiOOH 전극이 있고 가운데에는 수산화이온 교환막(hydroxide exchange membrane)이 있다. 한쪽 전극이 환원되면서 OH⁻를 만들면 그쪽 pH가 올라가 CO₂를 잡는다. 반대쪽 전극이 산화되면서 OH⁻를 소비하면 pH가 내려가 CO₂가 방출된다. 전자의 흐름과 이온의 흐름을 함께 맞추기 때문에 전기회로만 연결해서 되는 것이 아니라, 막과 기체 유로, 용액, 다공성 전극의 물질전달이 함께 작동해야 한다.[1]

Ni(OH)₂와 NiOOH 반응은 pH를 어느 방향으로 움직일까? NiOOH+H2O+eNi(OH)2+OHNi(OH)2+OHNiOOH+H2O+e(2)\begin{aligned}\mathrm{NiOOH+H_2O+e^-}&\rightarrow\mathrm{Ni(OH)_2+OH^-}\\\mathrm{Ni(OH)_2+OH^-}&\rightarrow\mathrm{NiOOH+H_2O+e^-}\end{aligned}\tag{2} 기호·연산·계산 과정 펼치기

첫 줄은 환원 반응이다. 전자 e\mathrm{e^-} 하나가 들어오고 OH⁻ 하나가 생성된다. 생성된 OH⁻가 용액의 염기성을 높여 CO₂를 중탄산·탄산이온 쪽으로 옮긴다. 둘째 줄은 반대인 산화 반응이다. OH⁻를 소비하고 전자를 내보내므로 그쪽 용액은 상대적으로 낮은 pH로 이동한다. 모든 계수는 몰 비이고, 전하와 원자 수가 양쪽에서 맞는다.

예를 들어 이상적으로 전극 반응 1 mol이 진행되면 전자 1 mol과 OH⁻ 1 mol이 식에 등장한다. 그러나 이것이 CO₂ 1 mol을 반드시 옮긴다는 뜻은 아니다. 부반응, 막을 통한 이온 수송, 실제 탄산 평형 때문에 전자가 CO₂ 포집에 사용된 비율을 별도의 electron efficiency로 측정해야 한다.

두 전극의 재료가 같다는 대칭성은 한쪽만 영구적으로 포집 전극이 되지 않게 한다. 반주기가 끝나면 전류 방향과 유로 역할을 바꿔 A가 방출, B가 포집을 맡을 수 있다. 여기서 해결한 것은 Ni 화학의 새로운 산화수를 발견한 것이 아니라, 알려진 가역 반응을 pH-swing DAC의 반복 가능한 양쪽 구동원으로 구성한 것이다.

기존 electrochemical DAC에도 전기활성 분자가 CO₂ 친화도를 직접 바꾸는 redox-active 방식, 양극성 막에서 산과 염기를 만드는 방식, 전기화학적으로 아민을 재생하는 방식이 있었다. 이번 방식은 Ni(OH)₂ 배터리 전극이 만드는 OH⁻ 차이와 수산화이온 교환막을 조합한다. 새로움은 “전기화학으로 CO₂를 잡는다” 자체보다 대칭형 셀, 낮은 전류밀도, 공기 유로와 스택을 묶어 장기 운전과 정제 방출을 연결한 데 있다.[2]

#5. 0.83 MWh/tCO₂는 어떻게 계산하고 어디까지 포함할까

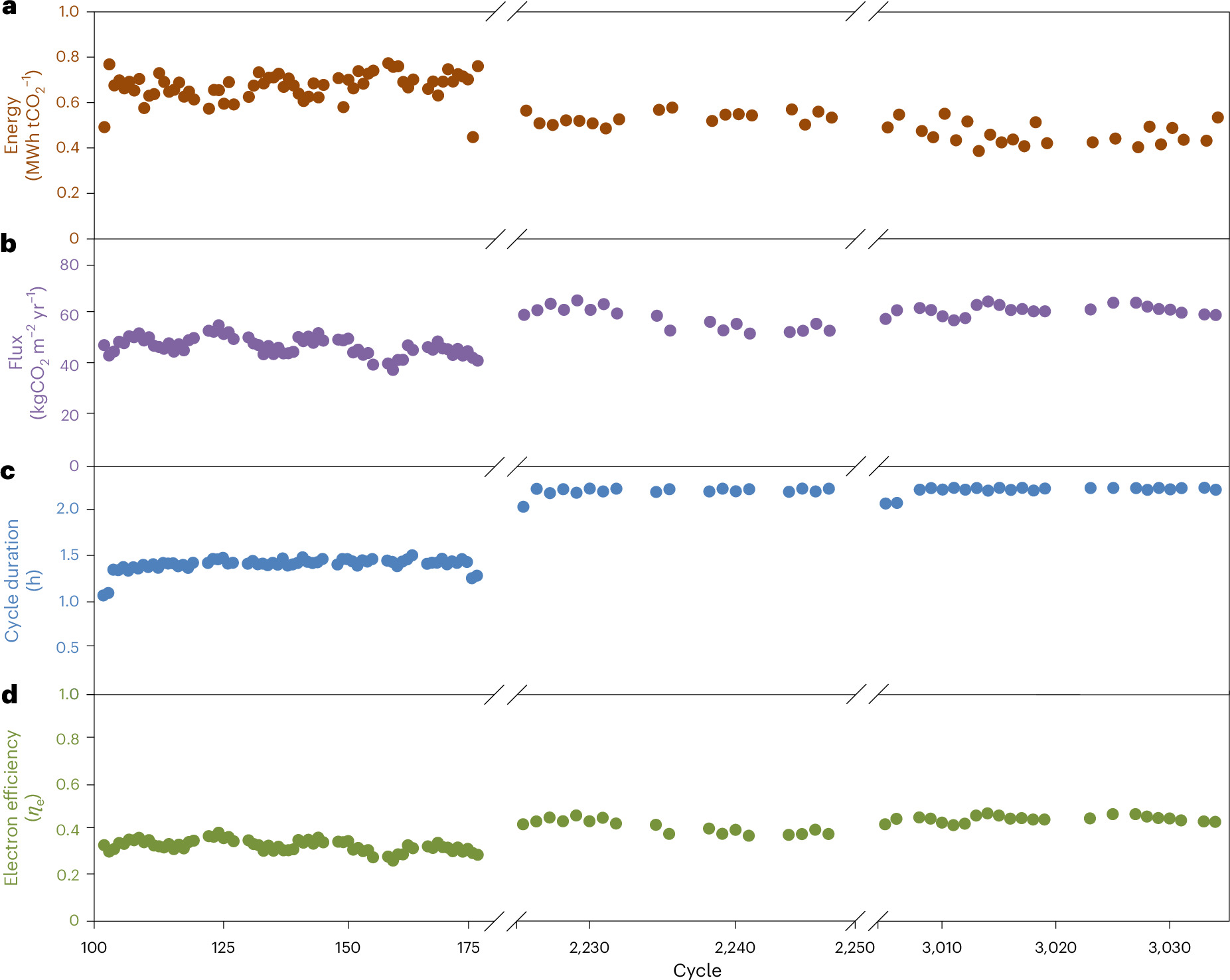

Ni(OH)2 DAC 논문 Figure 3. 25 제곱센티미터 단일 셀의 5천 시간 시험에서 에너지, 포집 속도, 사이클 시간, 전자 효율을 여러 구간에 걸쳐 표시한다.
원문 Figure 3 5,000시간 내구성은 25 cm² 단일 셀에서 측정됐다. 끊어진 가로축은 멀리 떨어진 사이클 구간을 이어 보여 준다. Sheth 외 · Nature Energy · 2026-09-22 · 출처 · 원권리자 저작권 · 비평·해설 목적 도판 인용 · 원본 전체 PNG를 변형하지 않고 사용했다.

원문 Figure 3이 답하는 질문은 “처음 몇 번만 되는 현상인가?”다. 가로축은 연속 시간이 아니라 100번대, 2,230번대, 3,010번대처럼 멀리 떨어진 사이클 구간을 잘라 보여 준다. 세로 네 줄은 각각 질량당 에너지, 면적당 flux, 한 사이클 시간, 전자 효율이다. 점들이 완전히 같은 높이에 있지는 않지만 장기 운전 뒤에도 포집 신호가 남아 있음을 보여 준다. 이 그림의 장치는 25 cm² 단일 셀이다. 9×300 cm² 스택이 5,000시간 운전했다는 그림으로 읽으면 안 된다.

에너지 숫자는 시스템 경계와 함께 읽어야 한다. 연구진의 CR(capture and purified release) 경계는 희박한 공기에서 CO₂를 잡고 정제된 흐름으로 놓아주는 셀의 전기를 센다. 공기를 셀로 밀어 넣는 송풍기와 방출된 CO₂를 운송·저장 압력으로 압축하는 장치는 제외된다. 반면 일부 상용 DAC 보고값은 열·송풍·압축을 더 넓게 포함할 수 있다. 서로 다른 경계의 숫자를 한 줄로 세우면 순위는 쉬워 보이지만 공학적 비교는 틀릴 수 있다.[2]

보충자료는 순간 포집 flux를 입·출구 CO₂ 몰분율 차이, 유량, 압력, 온도, 전극 면적으로 계산한다. 이어 같은 시간 동안의 전력 IVI V를 적분하고 포집한 CO₂ 질량으로 나눈다. 그래서 전압이 낮아도 CO₂ flux가 함께 낮으면 톤당 에너지는 커질 수 있다. 좋은 전압 숫자 하나보다 전압·전류·포집량·시간을 같은 구간에서 재야 하는 이유다.[2]

전압과 CO₂ flux가 톤당 에너지에서 어떻게 만날까? E=IV(t)dtj(t)dt(3)E=\frac{\int I\,V(t)\,\mathrm dt}{\int j(t)\,\mathrm dt}\tag{3} 기호·연산·계산 과정 펼치기

보충자료 표기에서 II는 전류밀도, V(t)V(t)는 시간에 따른 셀 전압, j(t)j(t)는 면적당 CO₂ 질량 flux, tt는 시간이다. 분자의 전류밀도 A/m²와 전압 V를 곱하면 W/m²이고 시간 적분은 J/m²가 된다. 분모의 kg/m²/s를 시간 적분하면 kg/m²다. 나누면 J/kg, 즉 MWh/tCO₂로 바꿀 수 있는 질량당 에너지다.

예를 들어 보고된 0.83 MWh/tCO₂에 3.6 GJ/MWh를 곱하면 1톤당 약 2.99 GJ다. CO₂ 1톤은 약 22.7 kmol이므로 몰당 약 132 kJ이 된다. 논문이 제시한 두 단위가 같은 값을 가리키는지 확인하는 환산이다. 0.83을 전기요금이나 전체 플랜트 비용으로 바로 바꾸는 계산은 아니다.

전압은 더 세분할 수 있다. 보충자료는 charge/discharge 단계에서 약 0.09 V의 kinetic 항, 약 0.01 V의 ohmic 항, 약 0.17 V의 Nernst 항을 더해 잔여 손실 전 약 0.27 V를 예상한다. 재생 끝부분에는 산소 반응 관련 큰 과전압이 나타날 수 있다. 즉 수식은 어느 손실을 줄여야 에너지가 낮아지는지 찾는 진단 지도이며, 모든 운전점에서 전압이 정확히 0.27 V로 고정된다는 선언이 아니다.

#6. 실험 증거: 5,000시간과 48시간을 분리해 읽기

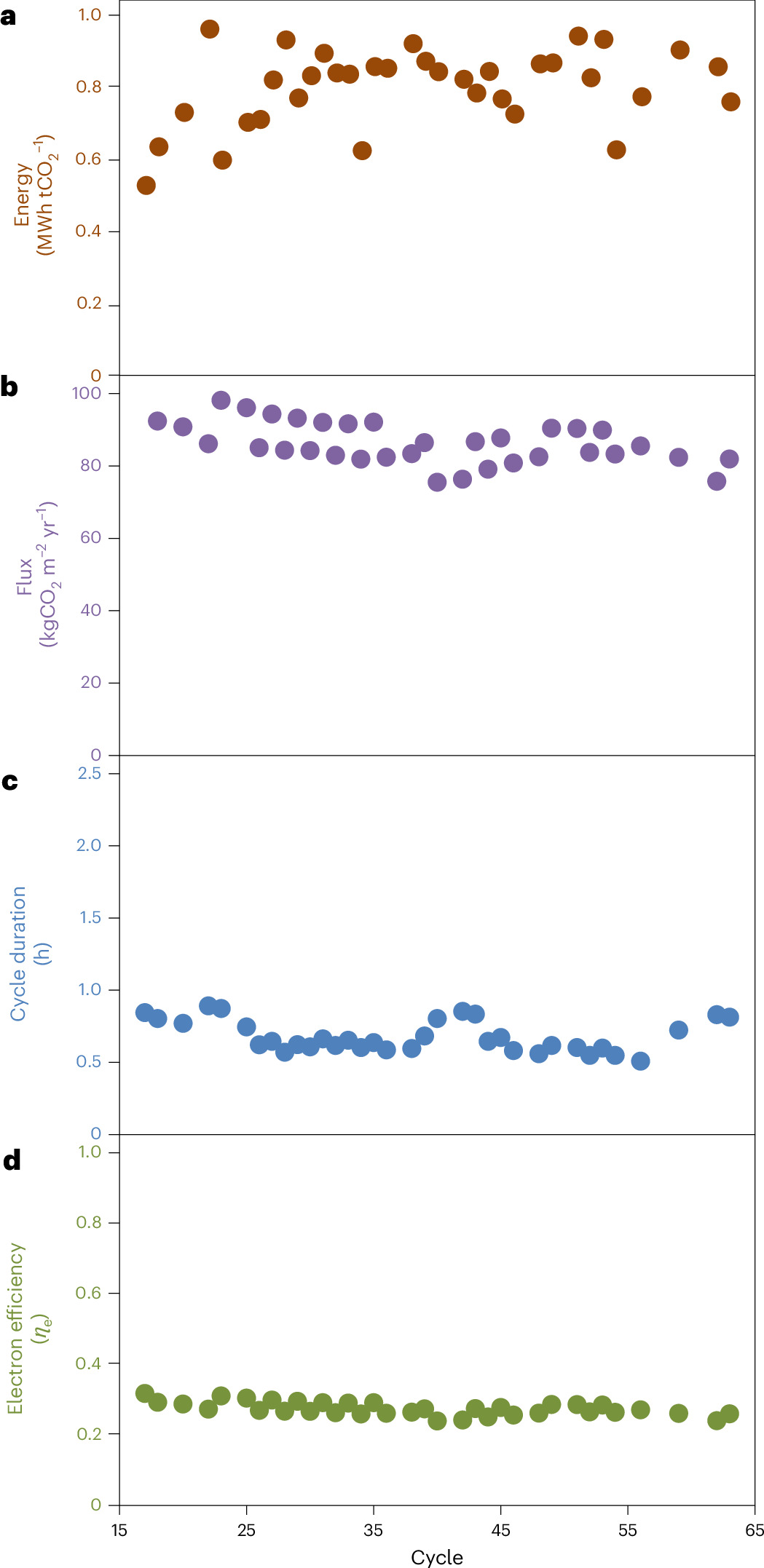

Ni(OH)2 DAC 논문 Figure 4. 9 곱하기 300 제곱센티미터 스택의 48시간 시험에서 질량당 에너지, 면적당 포집 속도, 사이클 시간과 전자 효율을 보여준다.
원문 Figure 4 확대 스택의 48시간 결과다. Figure 3의 작은 셀 5,000시간과 합쳐 대형 스택 장기 운전으로 해석하지 않는다. Sheth 외 · Nature Energy · 2026-09-22 · 출처 · 원권리자 저작권 · 비평·해설 목적 도판 인용 · 원본 전체 PNG를 변형하지 않고 사용했다.

원문 Figure 4가 답하는 질문은 “셀을 9개 묶어도 48시간 작동하는가?”다. (a)의 갈색 점은 0.51.0 MWh/tCO₂ 부근의 CR 전기 에너지, (b)의 보라색 점은 약 75100 kgCO₂·m⁻²·yr⁻¹ 범위의 flux, (c)는 한 사이클 시간, (d)는 electron efficiency다. 점의 산포는 실제 운전이 하나의 완벽한 숫자로 고정되지 않는다는 사실도 보여 준다. Figure 3과 4를 나란히 보면 논문의 가장 중요한 경계가 보인다. Figure 3은 오래, Figure 4는 크게에 답하지만, 아직 “크고 오래”를 같은 장치에서 입증하지 않았다.

25 cm² 셀은 장기 내구성 질문에 답한다. 400 ppm 수준의 공기를 이용한 capture–release 운전을 5,000시간 이어 갔고, 이 실험의 CR 전기는 약 0.46 MWh/tCO₂였다. 반면 300 cm² 셀 9개를 연결한 스택은 면적과 유로 확장 질문에 답한다. 48시간 동안 132 kJ/molCO₂, 즉 0.83 MWh/tCO₂, 0.19 molCO₂·m⁻²·h⁻¹의 flux를 보고했다. 마지막 flux는 약 75 kgCO₂·m⁻²·yr⁻¹에 해당한다.[1][2]

증거조건과 값직접 답하는 질문아직 답하지 못한 질문
25 cm² 단일 셀5,000 h, CR 약 0.46 MWh/tCO₂작은 셀에서 장기 순환이 가능한가대형 스택의 다년 수명
9×300 cm² 스택48 h, CR 0.83 MWh/tCO₂여러 셀의 유로·전기 연결이 작동하는가계절·먼지·습도 변동의 outdoor 성능
스택 물질전달0.19 mol·m⁻²·h⁻¹, 약 75 kg·m⁻²·yr⁻¹면적당 포집 속도는 얼마인가미래 300 kg·m⁻²·yr⁻¹ 가정의 달성 여부
공기 유로약 300 Pa 설계 요구를 고려낮은 압력손실 스택을 만들 수 있는가송풍기 포함 실제 all-in 전력
TEA1 Mt/yr NOAK에서 $92/tCO₂ 전망특정 미래 가정 아래 경제성은 어떤가현재 파일럿의 측정 원가

왜 작은 셀이 더 낮은 에너지를 보였을까. 면적을 늘리고 셀을 묶으면 유로 분배, 전기 접촉, 막 저항, 셀별 상태 차이가 생긴다. 연구는 scale-up에서도 작동함을 보여줬지만 두 실험의 설계와 운전점이 동일하지 않으므로 0.46에서 0.83으로 오른 원인을 한 항으로 단정할 수 없다. 중요한 것은 두 값을 같은 성능의 반복 측정처럼 평균내지 않는 것이다.

압력손실 300 Pa도 “송풍 에너지가 0”이라는 뜻이 아니다. 일정 유량을 압력차에 맞서 움직이는 데 필요한 이상적 동력은 대략 압력차×부피유량이고 실제 팬 효율로 나누어야 한다. 논문은 셀 화학과 공기 통로를 함께 설계했지만, 공개된 0.83 MWh/tCO₂ 경계에는 이 송풍기 전력이 들어 있지 않다.

#7. 무엇이 해결됐고 무엇이 남았나

첫 번째 진전은 pH-swing의 열역학적 요구를 Ni(OH)₂/NiOOH 전극의 반복 반응과 연결한 것이다. pH 차이를 계산하고, 그 차이를 실제 장치가 만들며, 포집한 CO₂를 정제된 흐름으로 방출했다. 재료의 평형 계산만 있거나 CO₂를 용액에 녹여 두는 데서 끝난 결과보다 시스템 경계가 넓다.

두 번째는 수명과 크기를 각각 실험했다는 점이다. 그러나 가장 강한 두 증거가 같은 장치에서 동시에 나온 것은 아니다. 다음 연구는 9×300 cm² 또는 그보다 큰 스택을 수천 시간 돌리면서 셀별 전압, flux, pressure drop, 전극 질량 변화와 막 교체주기를 함께 공개해야 한다.

세 번째 한계는 니켈 부식이다. 연구진은 초기 부식으로 생긴 Ni(OH)₂ 층이 이후 반응을 제한하는 passivation으로 작용하며 장기 셀에서 용량이 감소하지 않았다고 해석한다. 반면 별도 rapid-cycling 시험에서는 16,000 cycles 뒤 뚜렷한 부식이 관찰됐다. 5,000시간 운전이 모든 cycling rate와 스택 조건에서 재료 수명을 보장하지 않는 반대 증거다.[2]

경제성은 더 엄격히 분리해야 한다. $92/tCO₂는 현재 장치의 영수증이 아니라 techno-economic analysis(TEA)의 NOAK 전망이다. 보충자료는 20년 운전, 95% capacity factor, 92% net/gross ratio, 대형화에 따른 flux 증가, 자동화·mega·giga factory 생산비를 가정한다. 특히 현재 스택의 75 kgCO₂·m⁻²·yr⁻¹보다 높은 100–300 kgCO₂·m⁻²·yr⁻¹을 프로젝트 규모별로 사용한다. 가정이 달라지면 필요한 전극 면적과 자본비가 함께 달라진다.[2]

교신저자 Yushan Yan은 막 회사 Versogen의 founder/CEO이자 RepAir의 co-founder이고, 여러 저자가 RepAir 직원이다. 이는 연구를 무효화하는 정보가 아니다. 다만 상용화 일정과 원가 전망은 이해관계가 없는 파일럿, 고객 현장 자료, 장기 운영비가 더해질 때 신뢰가 강해진다는 평가 기준을 제공한다.[1]

#8. 다음에 확인할 트리거와 독자가 가져갈 판단법

가장 먼저 볼 것은 “더 낮은 실험실 전압”이 아니라 같은 규모에서 이어지는 증거다. 첫째, 2,700 cm²급 이상 스택이 5,000시간 이상 운전되는가. 둘째, 송풍기·진공·압축·냉각을 포함한 all-in MWh/tCO₂가 얼마인가. 셋째, 전극·막·펌프 교체와 정비 정지를 포함한 availability가 TEA의 95%에 접근하는가. 넷째, 야외의 온도·습도·먼지와 CO₂ 농도 변화에서도 flux와 electron efficiency가 유지되는가.

읽을 때는 네 줄만 확인해도 과장을 크게 줄일 수 있다. “어떤 농도의 기체를 넣었나”, “무엇까지 에너지에 포함했나”, “얼마나 큰 장치를 얼마나 오래 돌렸나”, “측정값인가 미래 모델값인가”다. 이번 연구는 이 네 질문 가운데 실험실 공기, CR 경계, 두 규모의 수명, TEA를 비교적 분명히 공개했다. 동시에 그 구분을 없애면 “대형 상용 설비가 5,000시간 동안 $92/t로 운전됐다”는 전혀 다른 이야기가 된다.

#오늘 함께 읽은 후보 논문

오늘의 Top 3는 순위를 매기고 버리는 목록이 아니다. 서로 다른 독자 질문에 답하는 세 갈래 읽기다.

세 글은 분야가 다르지만 같은 질문으로 연결된다. “무엇을 실제로 만들거나 투여했나?”, “어떤 수치가 직접 측정됐나?”, “그 수치의 분모와 비교 대상은 무엇인가?”, “다음 단계에서 무엇을 다시 검증해야 하나?”다.

결론적으로, 이 연구는 DAC를 좋은 흡착재 하나의 문제가 아니라 전극 반응·막 수송·공기 유로·스택 제조가 만나는 시스템 문제로 밀어 올렸다. 중고등학생에게는 pH가 기체와 이온 사이의 문을 여닫는다는 직관이 출발점이고, 학부생에게는 Nernst 전압과 에너지 적분이 경계를 만든다. 대학원생과 연구자에게는 과전압 분해, mass-transfer-limited flux, corrosion, TEA 가정의 민감도가 다음 연구 질문이다.

#9. 출처

[1] Buchen, J. R. et al. A Ni(OH)₂ symmetric battery cell for hydroxide exchange membrane-based direct air capture of CO₂. Nature Energy, published 2026-09-22. DOI 10.1038/s41560-026-02129-z. 초록·주요 결과·Methods·데이터·이해관계.

[2] 같은 논문의 Supplementary Information. Supplementary Discussion, Notes 1–7, Tables와 추가 실험. pH 하한·flux와 에너지 식·부식·TEA 가정.
