#1. 한 문장 결론: 기록보다 먼저 구간을 나눈다
고체산화물 수전해(SOEC)의 수명을 늘리는 수단은 전극 소재 교체에만 있지 않다. 연구진은 70셀 산업형 스택에 전기분해와 연료전지 방향을 짧게 오가는 AC:DC 운전을 적용했다. 전체 분석 구간은 25,011시간, 그중 후반 22,268시간에서 보고한 전압 열화율은 0.05%/1,000시간이다. 두 시간 구간을 합쳐 “2만5000시간 내내 0.05%였다”고 쓰면 결과의 핵심 조건을 잃는다.[1][2]
논문은 2026년 9월 24일 공개됐다. 현재 판본은 동료심사를 마쳐 DOI로 인용할 수 있는 초기 공개본이다. 저자들이 파악한 범위에서 완전한 스택의 가장 긴 저열화 운전 기록이라는 표현이지, 모든 제조사와 운전 조건을 포괄하는 인증 결과는 아니다. 이 글에서는 장기 관측의 강점과 제어 방식의 인과효과를 구분한다.[1]
#2. 왜 고효율 수전해의 병목이 수명인가
물에서 수소와 산소를 분리하려면 에너지가 필요하다. SOEC는 고온의 증기를 사용해 필요한 에너지 일부를 열로 공급한다. 그 결과 전기로만 공급해야 하는 부담을 줄일 수 있지만, 이것이 열 공급까지 공짜라는 의미는 아니다. 설비의 전기효율과 전체 에너지효율은 경계가 다르다. 전기 사용량만 낮은 장치를 보고 열원·증기 발생·보조기기 전력을 제외한 채 최종 수소 원가가 가장 낮다고 결론 내릴 수 없다.
스택은 셀 한 장의 단순 확대판도 아니다. 여러 셀에 기체를 고르게 공급하고 접촉·밀봉·전류 경로를 유지해야 한다. 한쪽은 반응물이 부족하고 다른 쪽은 과열되면 평균 온도가 적절해도 국소 손상이 생길 수 있다. 고온에서 전극의 입자 연결과 계면이 바뀌면 전류가 지나는 길도 달라진다. 같은 전류를 유지하는 데 더 높은 전압이 필요해지는 것이 전압 열화의 실무적 의미다.[1][2]
일정 전류에서 전력은 전압과 전류의 곱이다. 따라서 전압 상승은 대체로 전력 부담 증가와 연결된다. 그러나 서로 다른 온도·기체 조성·전류에서 측정한 전압 차이는 손상만으로 설명되지 않는다. 가역적인 운전점 이동과 비가역적인 열화를 분리해야 한다. 이 때문에 장기시험에서는 기록한 시간만큼 무엇을 일정하게 유지했고 언제 조건을 바꿨는지가 중요하다.
#3. 소재가 아니라 전류의 시간 패턴을 설계한다
SOEC에서는 전극·전해질·보호막을 개선하는 연구가 중요하다. 이번 연구가 그 접근을 불필요하게 만든 것은 아니다. 추가한 설계 변수는 같은 스택에 전류를 어떤 시간 패턴으로 흘릴 것인가다. 전기분해 방향의 전류만 계속 유지하는 대신, 짧은 반대 방향 구간을 섞어 전극 분극과 열 발생 조건을 주기적으로 바꾼다.[1]
전기분해 모드에서는 물을 분해하는 방향으로, 연료전지 모드에서는 반대 반응 방향으로 작동한다. 이름의 AC 때문에 평균 수소 생산이 없는 순수 교류를 떠올리면 안 된다. 전류 파형에는 전기분해 쪽으로 치우친 평균값이 남는다. 아주 짧은 연료전지 구간을 포함해도 전체 주기의 순반응은 전기분해가 될 수 있다. 실제 파형과 평균 전류, 전환 시간은 함께 읽어야 한다.[2]
아래 식은 이 원리를 설명하기 위한 두 상태 파형의 평균식이다. 실제 장치가 정확히 이상적인 직사각형 파형이라는 뜻은 아니다. D는 한 주기에서 전기분해 상태가 차지하는 시간 비율이며, 전류 부호는 전기분해를 음수로 정했다.
역전 주파수만 높인다고 성능이 보장되지 않는다. 두 상태의 전류 크기와 시간 비율에 따라 평균 전류와 발생 열이 함께 바뀐다. 그래서 30 Hz라는 숫자는 구매하면 바로 적용할 수 있는 만능 설정이 아니라, 이 스택과 전원장치에서 사용한 조건으로 읽어야 한다. 열·유량·전류 제어가 묶인 시스템 설계 문제다.
#4. 70셀 스택에서 무엇을 실제로 했나
시험 스택은 셀 70개를 연결했으며 셀당 활성 면적은 80 cm²다. 연료극은 Ni–YSZ, 전해질은 약 8–10 μm의 8YSZ이고 산소극은 LSCF와 세리아계 재료를 사용하는 구조다. 주요 장기 구간은 약 750°C 입구 온도와 평균 전기분해 전류밀도 약 −0.5 A/cm²에서 운전했다. 작은 단일 셀의 단기 가속시험과는 규모와 관측 시간이 다르다.[2]
보충자료는 주로 30 Hz, 약 33 ms 주기를 사용했다고 적는다. Regatron G5.RSS 양방향 전원장치가 모드를 전환했고, 모드 전환 시간은 1 ms 미만이었다. 여기에 기체 공급, 온도 유지, 전압 계측이 결합된다. 따라서 단순히 기존 정류기에 교류를 더하면 같은 결과가 나온다는 해석은 성립하지 않는다.[2]

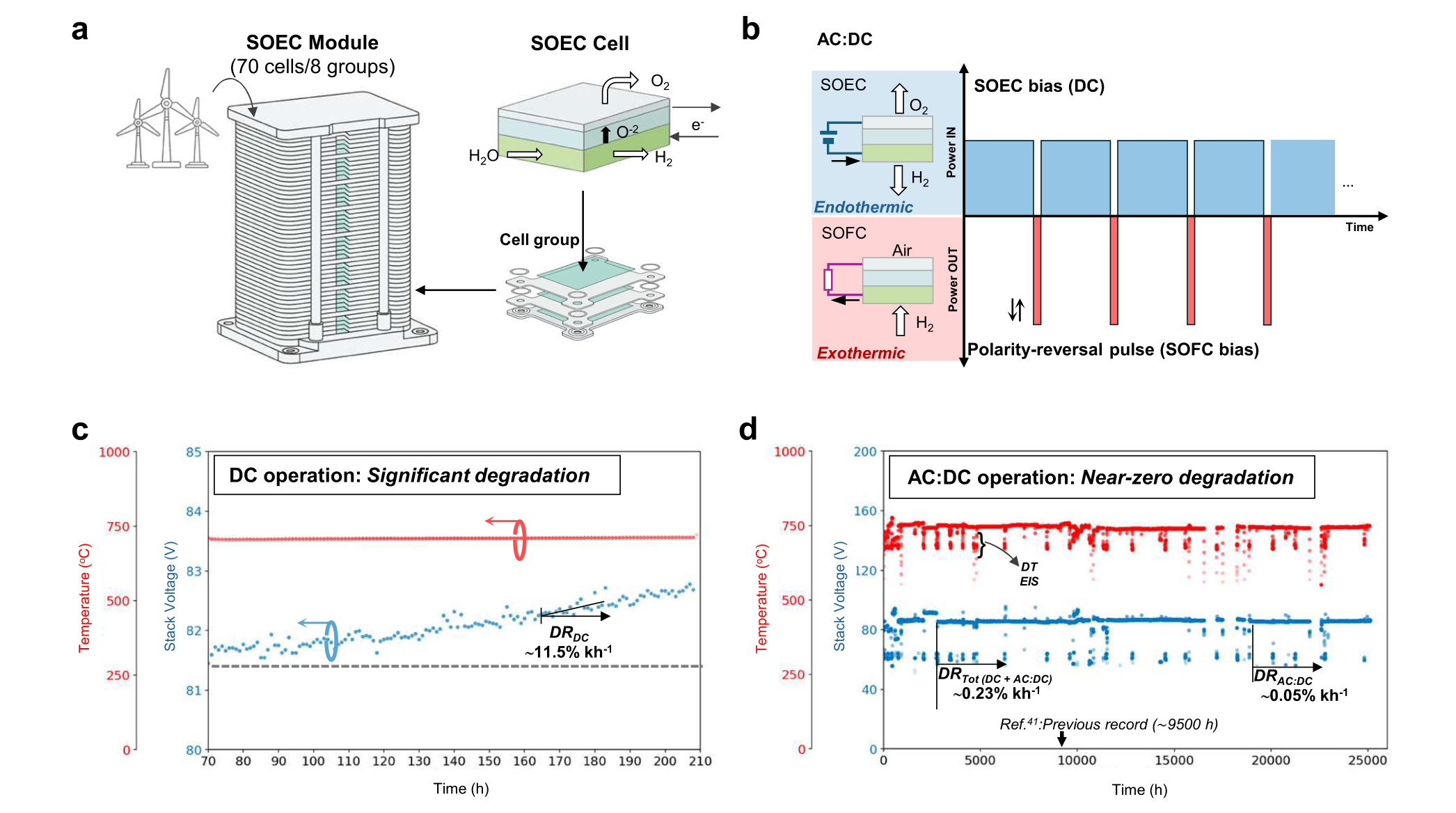

첫 그림의 a는 스택·셀 구조, b는 두 운전 방향을 섞는 개념, c는 초기 DC 구간, d는 장기 전압과 온도 변화를 보여준다. c와 d의 전압 축 범위가 다르므로 기울기를 눈으로만 비교하면 안 된다. 장기 그림이 평평해 보인다는 인상 대신 표 S2의 시간 창과 시작·끝 전압을 기준으로 열화율을 읽어야 한다. 시험 도중의 점검·조건 변화 역시 그래프에 포함된다.[1][2]
#5. 숫자를 다시 계산하면 무엇이 남나
보충자료 표 S2는 70시간 시점부터 25,081시간 시점까지를 전체 분석 창으로 잡아 차이 25,011시간을 보고한다. 저열화 구간은 2,813–25,081시간, 즉 22,268시간이다. 아래 전압값은 표에 제시된 반올림 값이며, 정규화 기준은 각 창의 시작 전압이다.[2]
| 분석 구간 | 지속시간 | 시작 → 끝 전압 | 논문에 보고된 상대 열화율 |
|---|---|---|---|
| 전체 분석 창 | 25,011 h | 81.4 → 86.2 V | 0.23%/kh |
| 후반 장기 AC:DC 구간 | 22,268 h | 85.2 → 86.2 V | 0.05%/kh |
| 중간 DC 구간 | 596 h | 91.2 → 91.1 V | 표에는 0.0%/kh로 표시 |
kh는 1,000시간이다. 여기서 사용하는 상대 열화율은 다음과 같은 구간 끝점 기반 정규화다. 분모의 초기 전압과 시간 길이가 달라지면 계산 결과도 달라진다.
반올림된 후반 전압으로 직접 계산하면 1.0 V를 85.2 V와 22.268 kh로 나눈 뒤 100을 곱하므로 약 0.0527%/kh다. 전체 창은 약 0.2358%/kh다. 논문의 0.05와 0.23이라는 표시는 같은 규모를 가리킨다. 그래프에서 새 값을 추출한 것이 아니라 공개된 끝점 숫자를 재계산한 것이다. 보고값의 마지막 자릿수보다 구간 정의가 훨씬 중요하다.
셀당 약 0.65 mV/kh라는 요약도 후반 구간의 수치다. 반올림된 스택 전압 차를 시간과 70셀로 나누면 약 0.64 mV/kh이며, 끝점 반올림 때문에 약간 다를 수 있다. 반대로 0.05%/kh를 수명 전체에 선형 외삽해 “몇십 년 보장”으로 바꾸면 관측 범위를 넘는다. 이 값은 시험한 시간 창의 변화율이지 고장 확률이나 잔여수명 분포가 아니다.[1][2]
#6. 전압 이외의 증거: EIS와 시험 후 미세구조
연구진은 전압 곡선만 보지 않고 전기화학 임피던스 분광법(EIS)과 시험 후 단면 분석을 함께 사용했다. EIS는 작은 교란 신호에 대한 응답을 주파수별로 측정해 서로 다른 시간 규모의 전기화학 과정을 구분하는 방법이다. 그래프의 한 점이나 등가회로의 한 저항을 특정 손상 원인과 자동으로 일대일 대응시키는 측정은 아니다.[1][2]

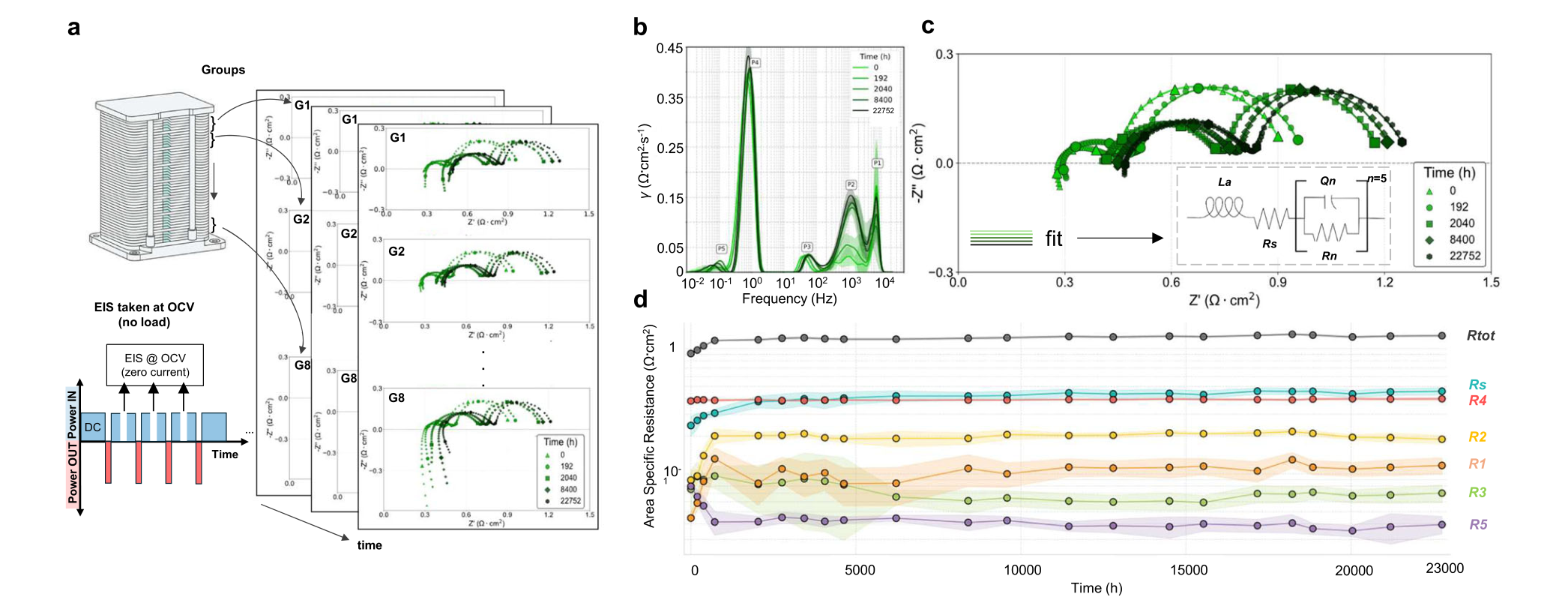

두 번째 그림의 a는 측정한 셀 그룹과 대표 Nyquist 응답, b는 완화시간 분포, c는 등가회로를 사용한 적합, d는 시간에 따른 저항 성분의 변화를 연결한다. 전체 스택의 평균 전압이 안정돼도 셀 그룹 사이의 편차가 커지는 경우가 있을 수 있기 때문에, 여러 그룹의 응답을 함께 관찰한 점이 중요하다. 이 그림 역시 각 패널의 축과 단위를 따로 읽어야 한다.[1]
보충자료 표 S5에서 총저항 변화율은 초기 약 0.23 Ω cm²/kh, 후반 약 0.001 Ω cm²/kh로 보고된다. 표에는 각각의 산포도 함께 적혀 있으므로 마지막 평균값만 절대적인 영열화로 읽을 수 없다. 시험 후에는 Ni 연결망과 계면, 오염 흔적을 검사했다. 이런 관측은 장기 안정화 해석을 지지하지만, 제한된 단면이 스택 전체의 모든 손상 가능성을 배제하는 것은 아니다.[2]
특히 검출 한계 안에서 특정 오염 신호가 뚜렷하지 않다는 말과 오염 원자가 전혀 없다는 말은 다르다. EIS와 현미경은 서로 다른 측면에서 같은 해석을 뒷받침한다는 점이 강점이다. 이 두 결과를 더했다고 곧바로 별도 대조 스택 없이도 단일 원인의 인과효과가 확정되는 것은 아니다.
#7. 반대 증거와 비교의 한계를 숨기지 않는다
가장 큰 한계는 동일 제조 조건의 스택 두 개를 DC-only와 AC:DC로 나눠 25,000시간 병렬 운전한 실험이 아니라는 것이다. 초기 DC 구간과 이후 구간은 시간·온도·조건 안정화 이력이 다르다. 제조 품질, 전원 운용, 기체 순도와 온도 관리의 기여가 겹칠 수 있다. 저자들도 운전 전략만이 아니라 스택 품질과 시험 장치의 안정성이 함께 영향을 줄 가능성을 설명한다.[1][2][3]
중간 596시간 DC 구간은 특히 중요한 반례다. 표의 끝점 전압은 오히려 91.2 V에서 91.1 V로 아주 조금 낮아졌고, 열화율 칸은 0으로 제시됐다. 따라서 “DC를 켜면 언제나 즉시 빠르게 열화한다”는 문장은 이 자료와 맞지 않는다. 반대로 이 짧은 구간 하나로 수만 시간의 AC:DC 관측을 무효화할 수도 없다. 짧고 조건이 다른 창과 장기 수명시험은 답하는 질문이 다르다.[2]
이전 문헌의 더 큰 열화율도 동일 실험실에서 같은 제품을 비교한 결과가 아니다. 셀 수, 면적, 온도, 전류밀도와 가스 조건이 다르다. “기존보다 약 한 자릿수 낮다”는 표현은 보고된 장기 스택 결과와의 문헌 비교이지 무작위 배정 효과 크기가 아니다. 저열화 구간에서 성능이 유지됐다는 관측 자체와 그 유지가 얼마나 AC:DC 덕분인지에 대한 추정을 구분하는 것이 정확한 독해다.[1][2]
#8. 수소 원가로 이어지려면 아직 필요한 것
전압 열화가 작으면 장기간의 전력 부담과 스택 교체 부담이 줄어들 여지가 있다. 그러나 양방향 전력변환기는 손실이 없는 장치가 아니다. 역전 펄스의 에너지 회수·소비, 증기 생산, 재순환, 가열, 보조장치까지 포함한 시스템 경계를 정해야 실제 생산 효율을 비교할 수 있다. 아래 식은 이 글의 비교 경계 설명이며 논문에서 측정한 상용 플랜트 성능식이 아니다.
순전력량은 같은 경계에서 계통으로부터 받아온 에너지에서 계통으로 되돌린 에너지를 차감한 값이고, 분모는 실제 순수소 생산량이다. 전원 출력단의 수치와 계통 계량기의 수치를 섞으면 회로 손실이 사라진 것처럼 보일 수 있다. 열을 별도 경계에서 제공한다면 그 비용도 따로 공개해야 한다. 따라서 정류기 효율만 좋아졌는지, 전극 열화만 줄었는지, 전체 kWh/kg이 줄었는지는 별개다.
보충자료의 경제성 계산은 대규모 설비와 전력 가격·가동률 등의 가정에 의존한다. 이를 이미 달성한 상업 수소 가격으로 제시하면 안 된다. 일부 저자가 DynElectro와 SolydEra 소속이라는 이해관계도 해석의 맥락이다. 이해관계 공개는 결과를 자동으로 부정하지 않지만, 독립 반복시험과 조건 공개가 특히 중요해지는 이유다.[1][2]
#9. 다음 기록은 시간보다 재현성이다
후속 연구에서는 같은 제조 배치의 DC-only 스택과 장기 병렬 비교가 우선이다. 평균 전류밀도와 온도뿐 아니라 증기 이용률, 시작·정지 이력, 전원 손실과 계측 방법도 맞춰야 한다. 그래야 “제어 파형의 차이”와 “시험 조건의 차이”를 더 좁게 분리할 수 있다. 가능하면 스택별 결과와 실패·중단도 함께 보고해야 평균에 가려진 편차를 확인할 수 있다.
또한 더 높은 전류밀도, 여러 스택과 제조 편차, 재생에너지에 따른 램핑과 빈번한 재시작에서 유지되는지 봐야 한다. 마지막으로 동일한 시스템 경계의 순수소 생산량과 에너지·교체 비용을 비교해야 한다. 30,000시간을 넘기는 한 개의 곡선도 유용하지만, 다른 장소와 제품에서 같은 전략이 통하는 것이 산업 표준화를 위해 더 강한 증거다.
이번 연구의 결론은 새 소재 없이도 운전 제어가 장기 열화의 중요한 설계 변수가 될 수 있다는 실증이다. 소재 연구를 대체하는 만능 해법이나 이미 검증된 원가 혁명은 아니다. 긴 관측 시간, 낮은 후반 열화율, 임피던스와 단면의 일관성을 높게 평가하되, 대조군과 시스템 효율의 빈칸을 그대로 남기는 것이 연구의 실제 가치를 보존한다.[1][2]
#출처와 열람 범위
[1] Bilalis 외, Record stack durability in industrial solid oxide steam electrolysis through operational control. Nature Communications, 2026-09-24, DOI 10.1038/s41467-026-78001-1, 동료심사 완료 초기 공개본 [2] 동일 논문 Supplementary Information. Note 2 운전 조건, Note 3·표 S2 열화 계산, 표 S5 저항 변화, 시험 후 미세구조와 경제성 가정 [3] 동일 논문 Transparent Peer Review file. 비교 가능성·운전 효과 해석에 관한 심사와 저자 답변2026년 9월 25일 기준으로 출판사 초기 공개본 PDF, 보충자료의 운전 조건·표 S2·표 S5 및 심사 기록을 대조했다. 초기 공개본은 인용 가능한 동료심사 완료 연구이지만 최종 편집본으로 교체될 수 있다. 독립 장기시험이나 수소 생산 원가 재현은 수행하지 않았다. 도판은 원문 전체 그림을 유지하며 출처와 CC BY-NC-ND 4.0 표시를 붙였고, 이 해설 페이지에는 광고를 표시하지 않는다.
