먼저 쉬운 답부터. 이 연구의 주인공은 새로운 태양전지의 이름이 아니라 만드는 방법이다. 연구진은 FAPbI₃ 나노결정을 상온에서 만드는 LTRI 합성법을 설계하고, 로봇이 수행한 실험과 머신러닝으로 조건을 좁힌 뒤 연속 유동 공정과 실제 소자로 연결했다. 최고 효율 19.37%보다 더 중요한 질문은 “작은 실험에서 찾은 조성이 생산량을 늘려도 유지되는가”다.[1]

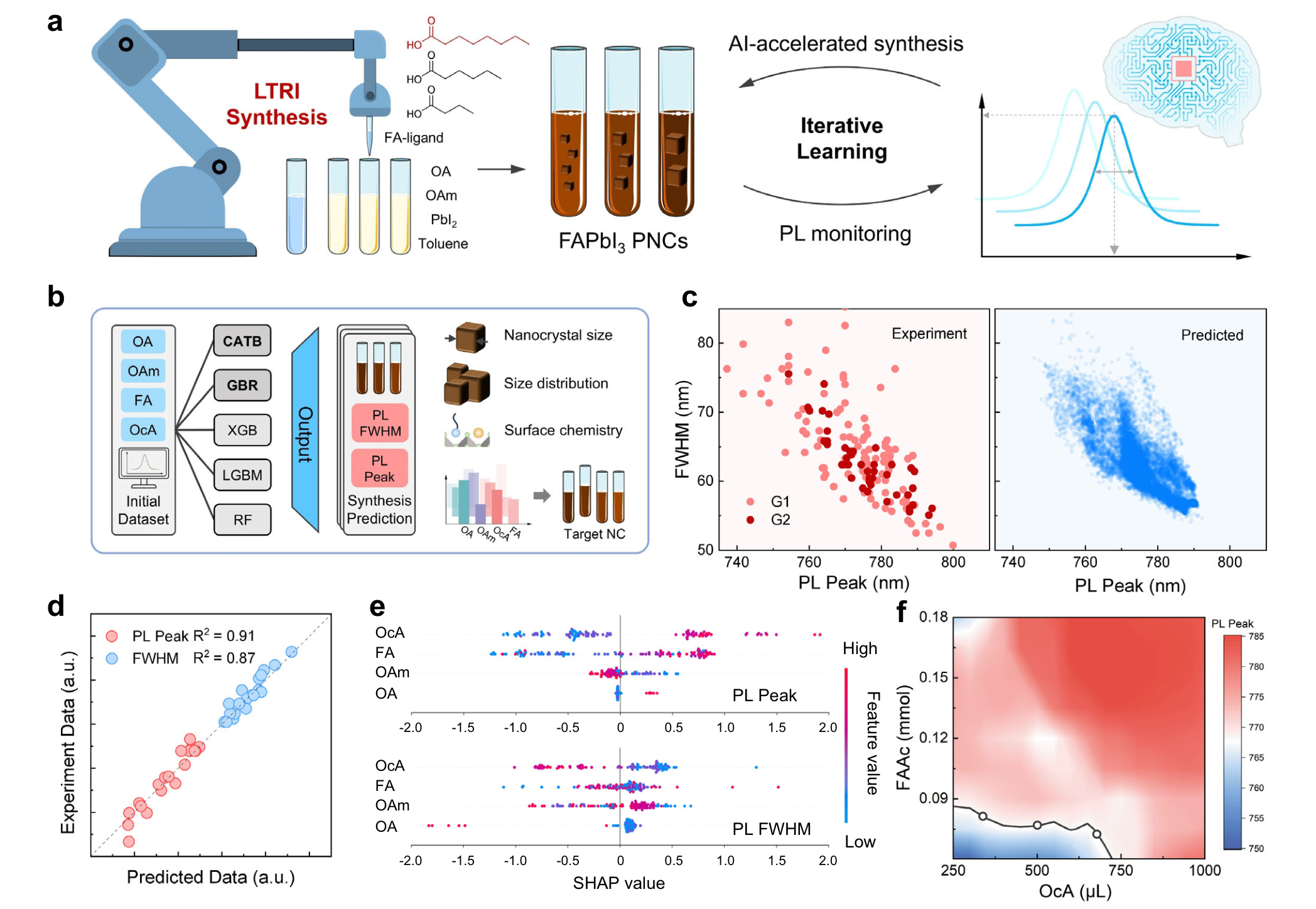

#원본 Figure 1 읽기: 로봇이 측정한 것과 AI가 예측한 것
a·b는 자동 합성과 측정을 연결한 흐름이다. c 왼쪽은 처음 109개와 추가 45개 실험의 광발광(PL) 자료이고, 오른쪽은 모델이 예측한 약 16,000개 조성의 결과다. 오른쪽 점을 모두 실제 합성한 것으로 읽으면 안 된다. d는 별도로 선택한 20개 반응의 예측값과 측정값 비교다. e의 SHAP는 학습한 모델의 입력 기여를 해석하며, f는 OcA와 FAAc 조합에 따른 예측 지도다. 지도 자체가 태양전지 효율의 지도가 아니라는 점이 핵심이다.[1]
처음 읽는 분 나노결정·리간드·PL을 처음 본다면 그림으로 보기
나노결정(nanocrystal)은 아주 작은 결정 입자다. 여기서는 빛을 흡수하고 전하를 만드는 재료로 쓰인다. FAPbI₃에서 FA는 formamidinium, Pb는 납, I는 요오드를 뜻한다. 입자의 조성뿐 아니라 크기 분포와 표면 상태가 중요하다. 리간드(ligand)는 입자 표면이나 전구체에 결합해 반응과 안정성을 조절하는 분자다. 리간드를 더 넣는다고 언제나 좋아지는 것은 아니다.
빛을 비춘 뒤 재료가 다시 방출하는 빛을 측정하는 것이 광발광(photoluminescence, PL)이다. PL peak는 가장 강하게 빛나는 파장, FWHM은 봉우리 높이의 절반에서 잰 폭이다. 좁은 분포를 찾는 데 유용하지만, PL만으로 전하 추출·전극 접촉·실제 발전 효율까지 모두 결정할 수는 없다. 이 논문의 AI는 빠르게 측정할 수 있는 이런 광학 특성을 예측했다.[1][2]
#1. 좋은 재료를 찾는 문제와 반복 생산하는 문제
고온 주입법(hot injection, HI)은 가열된 반응계에 전구체를 넣어 결정핵 형성과 성장을 조절한다. 그러나 기체 제거, 온도 유지, 주입과 냉각 이력을 반복해서 맞춰야 한다. 작은 용기의 좋은 결과를 큰 용기로 옮기면 혼합과 열 전달이 달라져 같은 재료 이름이어도 입자 분포가 달라질 수 있다. 이 논문은 바로 그 제조상의 연결 문제를 다룬다.[1]
LTRI는 ligand-triggered room-temperature injection의 약자다. 짧은 사슬의 octanoic acid(OcA)를 이용해 전구체 반응성과 입자 표면을 조절하고 상온에서 핵 생성을 유도한다. 다음으로 OA, OAm, FAAc, OcA라는 네 입력의 조합을 탐색한다. 각각 oleic acid, oleylamine, formamidinium acetate, octanoic acid를 뜻한다. 납 전구체 양 등을 고정한 실험계에서 조절한 변수라는 조건도 함께 봐야 한다.[1][2]
편집 메모. 첨부 초안은 보관 안정성을 중심으로 설명했지만, 이번 원문 대조에서는 본문 Figure 4의 MPP 운전시험과 열시험도 확인했다. 아래에서는 기존 보관 수치를 지우지 않고 세 시험을 별도로 설명한다. 편집 기준일은 2026년 10월 3일이며 원문 재확인·게시 작업일은 10월 5일이다.
#2. AI는 효율이 아니라 광학 특성을 학습했다
로봇은 여러 조성을 합성하고 PL 스펙트럼을 측정했다. 논문은 다중 봉우리나 응집 등 부적절한 결과를 제외한 109개 유효 자료로 첫 모델 G1을 만들고, 45개를 추가한 154개 자료로 G2를 구성했다고 설명한다. 따라서 154를 모든 실패 실험까지 포함한 전체 시도 횟수로 이해하면 안 된다. 학습 자료에 포함되는 조건과 제외되는 조건이 모델의 적용 범위를 만든다.[1][2]
보충자료는 Random Forest, Gradient Boosting, XGBoost, LightGBM, CatBoost를 비교하고 Optuna의 TPE 탐색, 30회 하이퍼파라미터 시험과 3-fold 교차검증을 설명한다. 이후 20개 반응의 실험 대조에서 PL peak의 R²는 약 0.91, FWHM은 약 0.87이었다. 이는 이 검증 집합의 광학 예측 성능이지, 후보의 91%가 좋은 태양전지가 됐다는 성공률이 아니다.[1][2]
R² 0.91은 성공률 91%인가? 기호·연산·계산 과정 펼치기
아니다. y는 측정값, ŷ는 예측값, ȳ는 평가 집합의 평균이다. 분자는 예측 오차 제곱의 합이고 분모는 평균값만 예측했을 때의 제곱 오차다. 설명용으로 분모가 100이고 분자가 9라면 R²=1−9/100=0.91이다. 실제 논문의 측정값을 이 두 숫자로 다시 계산했다는 뜻은 아니다. 출력 범위가 달라지거나 새 실험 조건으로 이동하면 같은 모델의 R²도 달라질 수 있다. 좋은 R²가 탐색 범위 밖의 신뢰성을 자동 보증하지는 않는다.
약 16,000개 가상 조성 분석은 실험을 대신한 인증이 아니라 다음에 살펴볼 영역을 좁히는 과정이다. 연구진은 특히 OcA:FAAc 균형과 핵 생성·성장 및 분포의 관계를 추적했다. SHAP가 특정 입력을 중요하다고 표시하는 것과 그 입력 하나만이 물리적 원인이라는 주장은 다르다. 모델 해석은 실제 화학 측정과 함께 읽어야 한다. PCE·수명·납 누출·원가를 동시에 직접 최적화한 모델은 아니다.[1]
#3. 최고 소자와 평균, 1 L 검증을 분리한다
최고값(champion)은 특정 조건에서 얻은 가장 좋은 소자다. 분포의 평균과 산포를 함께 봐야 반복 제작 성능을 알 수 있다. 보충자료 표 6과 표 8은 HI·소량 LTRI와 1 L 유동 합성 재료의 소자를 구분한다. 아래 ± 값은 논문 표기이며, 이를 공장 전체 수율의 신뢰구간으로 바꾸어 해석하지 않는다.[2]
| 재료·공정 | 최고 PCE | 소자 평균 PCE | 평균의 표본 |
|---|---|---|---|
| 기존 HI | 17.22% | 16.58±0.40% | 30개 |
| 소량 LTRI | 19.37% | 18.98±0.19% | 30개 |
| 1 L 유동 합성 LTRI | 18.87% | 18.49±0.14% | 12개 |
소량 LTRI 최고 소자의 정방향 스캔 값은 19.11%로 역방향 19.37%와 구분된다. 1 L 재료의 최고값이 소량보다 낮아도 성능이 완전히 무너지지 않았다는 점은 유의미하다. 하지만 12개 소자가 전체 배치 편차, 장시간 반응기 운전, 모든 모듈 면적의 균일성을 검증한 것은 아니다. 1 L는 실험 규모 확대의 증거이지 톤 단위 생산라인의 실적이 아니다.[1][2]

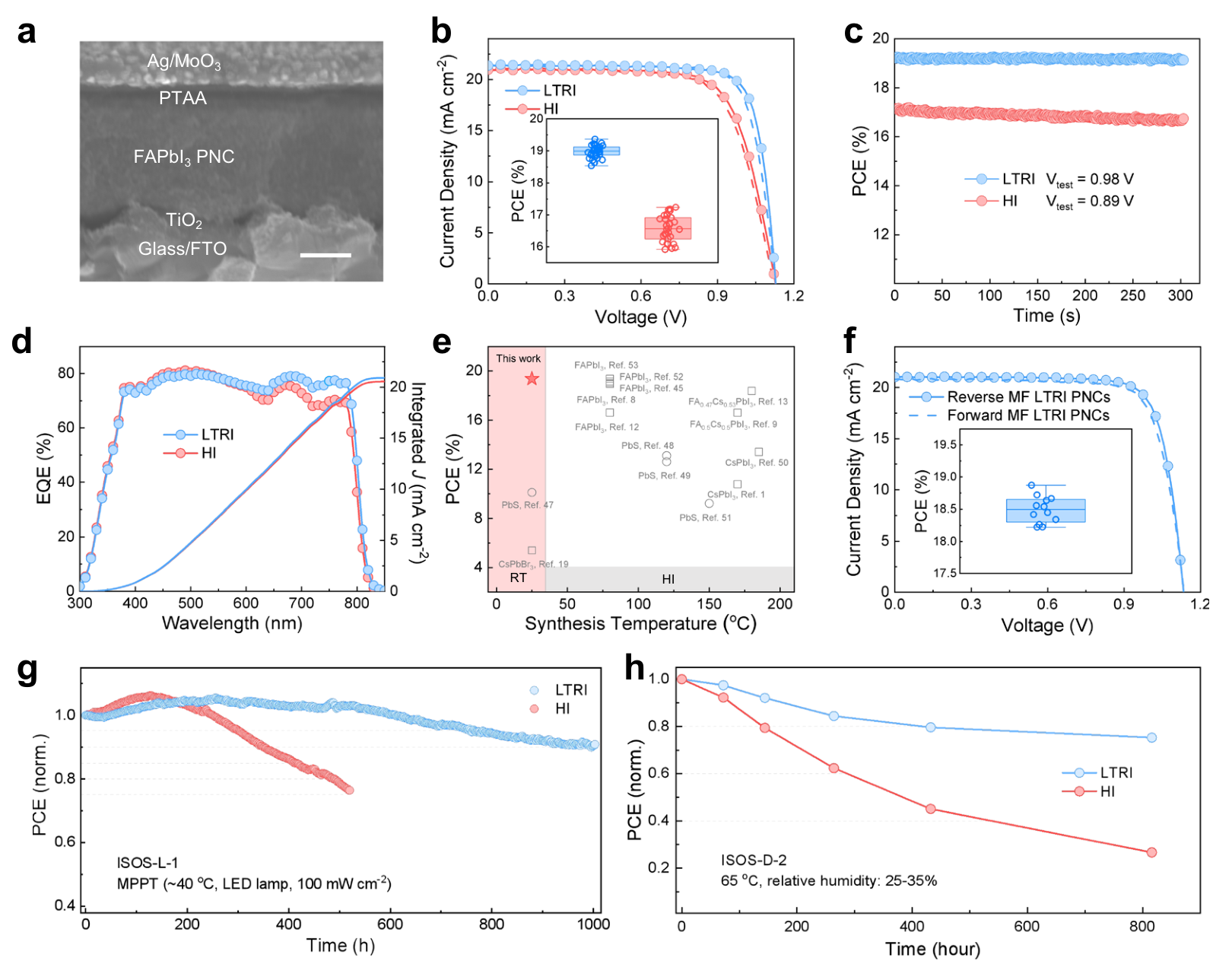

#원본 Figure 4 읽기: 발전 효율과 내구성을 나란히
a는 소자 단면, b는 전류–전압 곡선과 30개 소자 분포, c는 짧은 시간의 안정 출력, d는 파장별 양자효율이다. f는 1 L 재료의 소자 결과다. 마지막 g는 빛 아래 MPP 추적, h는 어두운 곳의 열 안정성이다. g·h의 세로축은 초기값으로 나눈 정규화 효율이지 절대 PCE다. 이 둘과 보충그림 23의 보관시험은 동일한 결과가 아니다.[1]
#4. 2.16달러는 무엇을 더한 값인가
Flow-LTRI 계산은 합성 재료 1.29달러/g, 정제 0.78달러/g, 노무 0.09달러/g를 합쳐 약 2.16달러/g다. HI는 합성·정제 재료 약 13.74달러/g와 노무 약 105.06달러/g로 약 118.8달러/g이며 초록은 118.81로 표시한다. 이 차이는 촉매 성능 하나가 아니라 공정 시간과 생산량, 가격 가정에 크게 의존한다.[1][2]
자동화가 계산 노무비를 크게 낮춘 이유는? 기호·연산·계산 과정 펼치기
w는 작업자 한 명의 시급, N은 작업자 수, q는 시간당 산출량이다. 보충자료의 27달러/시간·1명·추정 생산량 290.25g/시간을 대입하면 약 0.093달러/g다. 이는 가정된 처리량이 유지되고 비용 경계가 같을 때의 계산이다. 자동화 합성에 별도 감시 시간이 거의 들지 않으며, 상온 전구체 준비의 무감시 시간이 노무비에 포함되지 않는다는 가정도 있다. 따라서 이 식이 24시간 실제 공장에서 한 명만 필요하다는 증거가 되지는 않는다.[2]
더 중요한 비대칭은 HI·소량 LTRI에는 실험실 규모 시약 가격, Flow-LTRI에는 산업 규모 가격을 적용했다는 점이다. 장비 투자·감가상각, 에너지, 품질관리, 폐기물 처리, 포장과 공장 간접비까지 갖춘 감사된 제조원가(COGS)가 아니다. 118.81/2.16≈55라는 비율은 그 계산 경계 안에서의 비교이지, 상용 태양광의 전력 생산 단가가 55배 낮아졌다는 뜻이 아니다. 재료의 달러/g와 완성 모듈의 달러/W도 서로 다른 분모다.[2]
#5. 1,000시간 안정성은 세 가지로 읽는다
첨부안의 보관 수치는 보충그림 23과 맞는다. 그러나 공개 초기 논문 본문은 추가로 발전 중과 열시험을 보고한다. 어느 한 결과만 골라 “실외 수명 검증” 또는 “운전시험 전무”라고 쓰지 않고 조건을 분리한다.[1][2]
| 시험 | 조건 | LTRI가 유지한 초기 PCE 비율 |
|---|---|---|
| 상온 보관 | 비봉지 소자, 25–30°C·상대습도 15–20%, 보충그림 23 | 1,000 h 뒤 90% 초과 |
| 운전 중 MPP | 비봉지·금 상부전극 소자, 연속 1-sun LED, 약 40°C, Figure 4g | 1,000 h 뒤 약 85% |
| 열 안정성 | 비봉지 소자, 어두운 곳 65°C, Figure 4h | 800 h 뒤 75.3% |
MPP 추적은 발전 중 가장 큰 전력을 내는 전압 부근에서 작동시키며 변화를 보는 시험이다. 이는 보관시험보다 실제 운전과 가까운 증거다. 그래도 작은 소자·특정 광원·온도에서의 시험을 장기간 야외 모듈 수명, 높은 습도의 damp-heat 또는 전체 인증 통과와 같다고 할 수 없다. Figure 4의 초기 PCE도 각 시험마다 다르므로 정규화 유지율에 최고 효율 19.37%를 무조건 곱하면 서로 다른 소자를 합치는 계산이 된다.[1]
#6. 제조 플랫폼으로 가기 위해 남는 검증
공정 관점의 다음 질문은 더 큰 반응기에서도 혼합·체류시간·오염 관리와 생산 중 입자 분포가 유지되는지다. 반복 배치와 긴 연속 운전에서 소자 평균, 불량률과 변동을 확인해야 한다. AI 쪽에서는 광학 예측을 넘어 효율·운전 안정성·비용을 함께 다루는 목적함수와 실패 조성을 포함하는 탐색이 필요하다. 현재의 통계적 성능을 새 장비·원료 배치로 그대로 옮길 수 있다고 가정해서는 안 된다.
납을 포함한 재료라는 환경 관리 문제도 사라지지 않는다. 회수·누출 방지와 용매 처리 비용을 포함한 실제 공정 평가가 필요하다. 이는 납 사용 자체로 모든 연구를 부정한다는 말이 아니라, 좋은 소자 결과와 안전한 제조·사용·폐기의 검증이 다른 과제라는 뜻이다. 별도의 독립 공정 재현과 장기 모듈 시험이 다음 판단을 더 강하게 만든다.
저자들은 경쟁적 이해관계가 없다고 선언했다. Source Data와 보충자료는 공개돼 있으나 별도 ML 코드 저장소는 이번에 확인한 출판사 자료에서 찾지 못했다. 공개 자료가 있다는 사실과 외부 연구실이 전체 로봇·분석 과정을 재현했다는 사실도 구분한다.[1][2]
#7. 오늘 이 연구를 대표로 읽는 이유
이번 편집에서 중요한 연결은 실험 로봇 → 광학 예측 → 합성 원리 → 유동 공정 → 태양전지 소자다. 이는 완성된 상용 공장의 발표가 아니라, 연구실의 조성 탐색을 공정개발과 이어 붙인 사례다. 98점이라는 선정 점수는 제공된 편집 판단이며 공식 수상이나 과학적 성공 확률이 아니다.
정확한 결론은 “AI가 태양전지 제조를 끝냈다”가 아니다. 상온 합성의 가능성을 로봇 실험으로 탐색하고, 그 조성을 규모 확대와 소자·안정성 시험으로 연결한 것이다. 계산 원가의 범위와 실제 수행한 여러 안정성 시험을 함께 소개해야 강점도 한계도 사라지지 않는다. 다음 기록은 최고 효율의 소수점 하나보다 독립 생산 반복과 전체 시스템 경계의 비교다.
#출처·확인 범위
[1] Zhao et al., AI-accelerated scalable synthesis of nanocrystals for cost-effective photovoltaics. Nature Communications, 2026-10-02, DOI 10.1038/s41467-026-78268-4. 동료심사 완료 초기 공개본; 본문 Figure 1·4 및 안정성 설명을 2026-10-05 확인. [2] 동일 논문 Supplementary Information. ML 구성, 표 3–6·8의 가격·처리량·소자 통계, 보충그림 23의 상온 보관시험.첨부한 선정안의 순서와 핵심 질문을 바탕으로 출판사 PDF·보충자료를 대조한 해설이다. 초기 공개본은 최종 편집본으로 교체될 수 있다. 원자료 전체 재분석·독립 합성·모듈 인증은 수행하지 않았다. 원도판은 전체 패널·축·색상을 유지한 형식 변환본이며 출처와 CC BY-NC-ND 4.0을 표시한다. 본문을 번역한 것은 이 블로그 해설의 영어판이며 논문의 무허가 전문 번역을 제공하지 않는다. 이 글에는 광고를 표시하지 않는다.
